Izolarea termica si fonica a peretilor exteriori - sistem ETICS

Solutii moderne ISOVER pentru izolarea termica si fonica superioara a peretilor exteriori

Metoda moderna de crestere a eficientei energetice a cladirilor presupune utilizarea unei izolatii din vata minerala, in cadrul sistemelor de termoizolare a fatadei la exterior ETICS (External Thermal Insulation Composite Systems).

Punctul de plecare il reprezinta Normativul privind calculul termotehnic al elementelor de constructie ale cladirilor Indicativ C107-2005, cu completarile ulterioare, unde exista o limita maxima recomandata a parametrului U' (transmitanta tehnica) pentru elementul de anvelopa “Pereti exteriori (exclusiv suprafetele vitrate, inclusiv peretii adiacenti rosturilor deschise)”:

U' =  max 0,40 W/m²K.

Cu cat parametrul (transmitanta termica corectata) U' este mai scazut, cu atat peretele este mai performant, adica pierderile de caldura prin el sunt mai mici.

In functie de incadrarea cladirii candidate la termoizolare intr-o zona climatica specifica teritoriului Romaniei, propunem utilizatorilor sistemelor ETICS sa aleaga, pentru indeplinirea conditiilor minime U', urmatoarele:

  • Sistem ETICS ISOVER FASSADE THERM – Performant, in situatia in care cladirea este pozitionata in zonele Climatice III-V, cu temperaturi normate in perioada sezonului rece, cuprinse intre -18°C si -24°C.
  • Sistem ETICS ISOVER FASSADE THERM – Standard, in situatia in care cladirea este pozitionata in zonele Climatice I-II, cu temperaturi normate in perioada sezonului rece, cuprinse intre -12°C si -15°C.

Recomandarea este una generica, datorita faptului ca transmitanta termica corectata este influentata de conformarea cladirii respective, ceea ce inseamna ca vom avea mai multe punti termice in cazul cladirilor a caror fatada au elemente decorative (ex. balcoane, logii) comparativ cu fatadele clasice, care au doar elemente vitrate si usi de acces.

Sistemele ISOVER THERM propuse, cu performante estimate conform calculelor interne, bazate pe metodologia de calcul a performantei energetice a cladirilor, sunt:

1) Sistem ISOVER FASSADE THERM - Performant: U' estimat = 0,35 W/m²K
sub limita maxima de 0,40 W/m²K, prevazuta de Normativul privind calculul termotehnic al elementelor de constructie ale cladirilor Indicativ C107-200, cu completarile ulterioare - pentru elementul de anvelopa ”Pereti exteriori (exclusiv suprafetele vitrate, inclusiv peretii adiacenti rosturilor deschise)”

Sistem ISOVER FASSADE THERM - Performant: U' estimat = 0,35 W/m²K
Solutie U si U' [W/m²K] Produs termoizolant
si perete suport
Componente sistem
Sistem ETICS
Performant
cu vata minerala
bazaltica
grosime
120 mm
U=0,17
si estimare
U'=0,35
ISOVER PROFI FASSADE λ=0,036
sau
ISOVER  FASSADE λ=0,035
grosime 100 mm

Perete suport
Caramida plina 250 mm

• Mortar adeziv ISOVER PROFI FASSADE FIX
• Mortar masa de spaclu ISOVER PROFI FASSADE FIX
• Plasa de armare din fibra de sticla webermesh prestige
• Tencuiala decorativa silicatica weberpas silicate sau weberpas topdry

2) Sistem ISOVER FASSADE THERM - Standard: U' estimat = 0,40 W/m²K
egal cu limita maxima de 0,40 W/m²K, prevazuta de Normativul privind calculul termotehnic al elementelor de constructie ale cladirilor Indicativ C107-2005, cu completarile ulterioare - pentru elementul de anvelopa ”Pereti exteriori (exclusiv suprafetele vitrate, inclusiv peretii adiacenti rosturilor deschise)”

Sistem ISOVER FASSADE THERM - Standard: U' estimat = 0,40 W/m²K
Solutie U si U' [W/m²K] Produs termoizolant
si perete suport
Componente sistem
Sistem ETICS
Standard
cu vata minerala
bazaltica
grosime
100 mm
U=0,21
si estimare
U'=0,40
ISOVER PROFI FASSADE λ=0,036
sau
ISOVER FASSADE λ=0,035
grosime 100 mm

Perete suport
Caramida plina 250 mm
• Mortar adeziv ISOVER PROFI FASSADE FIX
• Mortar masa de spaclu ISOVER PROFI FASSADE FIX
• Plasa de armare din fibra de sticla webermesh prestige
• Tencuiala decorativa silicatica weberpas silicate sau weberpas topdry
Izolatii din vata minerala ISOVER, in cadrul sistemelor de termoizolare a fatadei la exterior ETICS
Izolatii din vata minerala ISOVER, in cadrul sistemelor de termoizolare a fatadei la exterior ETICS

Principalele componente ISOVER din cadrul sistemului de termoizolare ETICS cu vata minerala bazaltica ISOVER PROFI FASSADE THERM

Izolatie

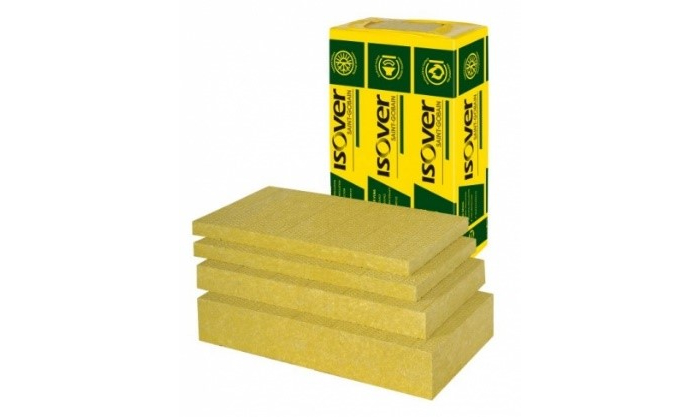

Izolatii din vata minerala bazaltica ISOVER Profi Fassade
Izolatii din vata minerala bazaltica ISOVER Profi Fassade

ISOVER PROFI FASSADE

Placi din vata minerala bazaltica cu fibra orientata paralel cu suportul, destinate izolarii termice si fonice a peretilor exteriori in sistem ETICS.

*Conductivitate termica λD = 0,036 W/mK
*Clasa de reactie la foc: A1
*Temperatura de topire: 1000°C
*Efort de compresiune la 10% deformatie: 30 kPa
*Rezistenta la tractiune perpendiculara: 10 kPa
*Rezistivitate la trecerea aerului: 60 kPa s/m²
*Permeabilitatea la vaporii de apa μ: 1.

Adeziv si masa de spaclu

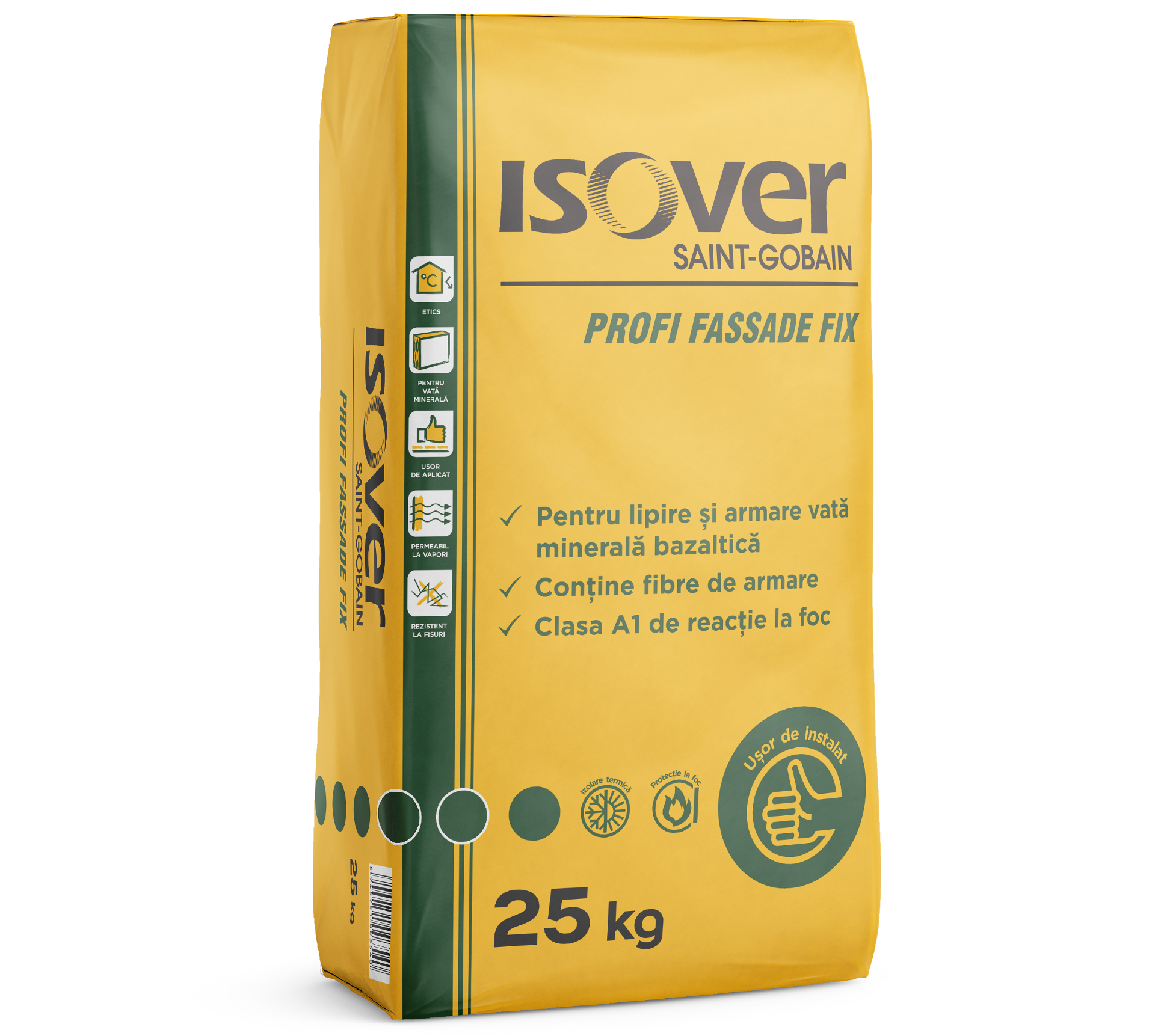

Adeziv ISOVER Profi Fassade Fix pentru lipire si armare vata minerala bazaltica
Adeziv ISOVER Profi Fassade Fix pentru lipire si armare vata minerala bazaltica

ISOVER PROFI FASSADE FIX

Adeziv pentru lipire si armare vata minerala bazaltica pentru izolarea termica a cladirilor.

*Conductivitate termica λD ≥0,8 W/mK
*Clasa de reactie la foc: A1
*Aderenta prin tractiune la suport mortar de ciment-adeziv-vata minerala rigida ≥0,06 N/mm²2
*Aderenta la beton (28 zile) ≥0,85 N/mm²
*Absorbtia de apa prin capilaritate: Clasa W
*Permeabilitatea la vaporii de apa μ: <10.

Sistemele ETICS ISOVER THERM aduc o crestere a eficientei energetice, a confortului termic, a izolatiei fonice (53 dB pentru tencuiala interioara), precum si a performantei de rezistenta la incediu (clasa de incadrare a sistemului fiind A2-s1,d0) in situatia in care alcatuirea elementelor de anvelopa este urmatoarea: caramida cu goluri, grosime 240 mm + ETICS ISOVER PROFI FASSADE THERM - Performant, cu strat de vata minerala bazaltica de 120 mm grosime (Solutia de Catalog 09.01.03).

Prin calitatile materialului izolator, sistemele vor avea permeabilitate mare la difuzia vaporilor de apa, siguranta la foc, clasa de incadrare a vatei minerale bazaltice, A1, corespunzatoare unui produs complet incombustibil.

In cazul implementarii sistemelor ETICS ISOVER THERM la cladiri pentru care se doreste indeplinirea standardelor si mai exigente, de Casa Pasiva, NZEB sau a certificarilor de tip Cladire Verde, recomandam utilizarea unor grosimi cat mai mari ale termoizolatiei din vata minerala bazaltica, peste pragul minim de grosime 250 mm, corelat cu zona climatica.

Pentru rezultate optime, sugeram o colaborare directa intre proiectantul cladirii (architect) si specialistul tehnic in calcule termotehnice (auditorul energetic).
