TWF / TWR - Tunel solar pentru acoperis inclinat

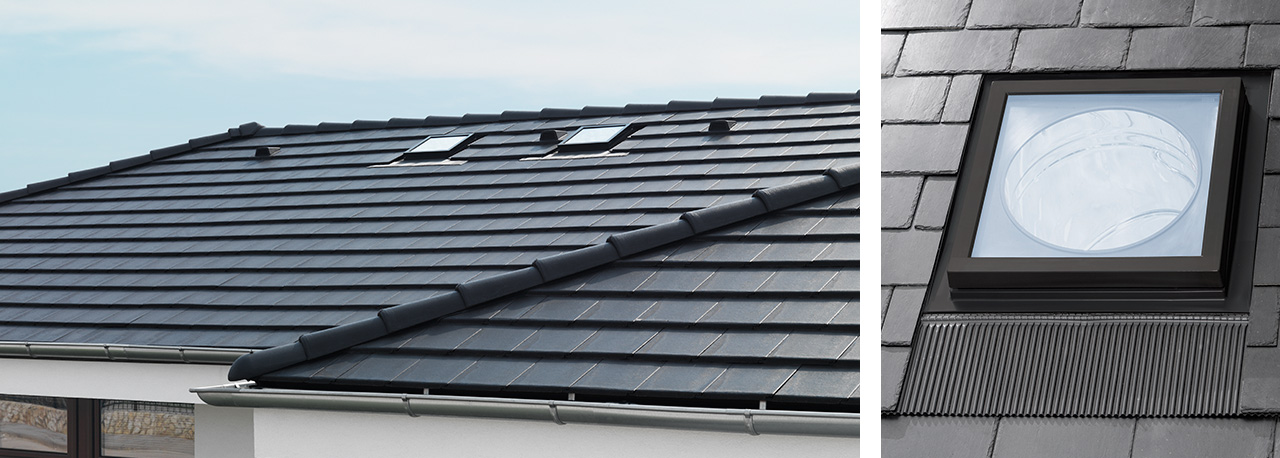

Cu tunelurile solare VELUX pentru acoperis inclinat, este posibila aducerea luminii naturale chiar si in cele mai intunecate zone ale casei tale: holuri, bai, dressinguri, camere fara pereti exteriori. Profilul exterior din acoperis este similar cu cel al unei ferestre de mansarda, avand integrata rama de etansare din poliuretan. Se pot comanda atat pentru invelitori plate, cat si ondulate. Tunelul rigid, TWR, poate avea o lungime a tubului de pana la 6 m, cu ajutorul extensiilor. Tunelul solar cu tub flexibil, TWF, se poate monta in cazul unei distante de maxim 1,5 m intre acoperis si tavan. Modulul exterior are geam intarit de 4 mm, tratat pentru auto-curatare. Tunelurile se pot accesoriza cu kitul de lumina, astfel incat devin sursa de lumina si la lasarea noptii.

  • pentru acoperis inclinat
  • se pot monta pe invelitori ondulate si plate
  • se monteaza pe o panta cuprinsa intre 15°- 60°

Documente

TWF / TWR - Tunel solar pentru acoperis inclinat - prezentare generala

prezentare generala

pdf 93.4 kB
TWF / TWR - Tunel solar pentru acoperis inclinat

TWF/ZTL - Tunel solar pentru acoperis inclinat
<BR>Detaliu de instalare tunel VELUX cu tub flexibil TWF/ZTL - ghid de executie

ghid de executie

pdf 260.7 kB
TWF/ZTL - Tunel solar pentru acoperis inclinat
Detaliu de instalare tunel VELUX cu tub flexibil TWF/ZTL

TWR / ZTV - Tunel solar pentru acoperis inclinat
<BR>Detaliu de instalare tunel VELUX cu tub rigid TWR/ZTV - ghid de executie

ghid de executie

pdf 216.4 kB
TWR / ZTV - Tunel solar pentru acoperis inclinat
Detaliu de instalare tunel VELUX cu tub rigid TWR/ZTV

TWF / TLF - Tunel solar pentru acoperis inclinat - instructiuni de montaj

instructiuni de montaj

pdf 7.6 MB
TWF / TLF - Tunel solar pentru acoperis inclinat

TWR / TLR - Tunel solar pentru acoperis inclinat - instructiuni de montaj

instructiuni de montaj

pdf 9.1 MB
TWR / TLR - Tunel solar pentru acoperis inclinat

TWF - Tunel solar flexibil cu montaj pe tigla - detalii CAD

detalii CAD

dwg 284.1 kB
TWF - Tunel solar flexibil cu montaj pe tigla

TWR - Tunel solar rigid cu montaj pe tigla - detalii CAD

detalii CAD

dwg 589.6 kB
TWR - Tunel solar rigid cu montaj pe tigla

TWF / TWR - Tunel solar pentru acoperis inclinat<BR>Obiecte BIM - Revit - obiecte BIM

obiecte BIM

zip 599.5 kB
TWF / TWR - Tunel solar pentru acoperis inclinat
Obiecte BIM - Revit


Nu gasiti ce ati cautat?

Cerere document

Specificatii

TWF TWR

dimensiune - diametru (Ø) [cm]

dimensiune - diametru (Ø) [cm]

35

dimensiune - diametru (Ø) [cm]

35

dimensiune - lungime [m]

dimensiune - lungime [m]

1,5-2;
<6 (inclusiv extensiile ZTR)

dimensiune - lungime [m]

1,7

domeniu de utilizare

domeniu de utilizare

acoperis inclinat;
hol;
baie;
dressing;
camere fara pereti exteriori

domeniu de utilizare

acoperis inclinat;
hol;
baie;
dressing;
camere fara pereti exteriori

etanseitate apa - clasa

etanseitate apa - clasa

9A (600 Pa)

etanseitate apa - clasa

9A (600 Pa)

garantie [ani]

garantie [ani]

5

garantie [ani]

5

panta acoperis [°]

panta acoperis [°]

15-60

panta acoperis [°]

15-60

permeabilitate aer - clasa

permeabilitate aer - clasa

4

permeabilitate aer - clasa

4

tip aparitie

tip aparitie

tunel flexibil

tip aparitie

tunel rigid

Prezentare

TWF / TWR - Tunel solar pentru acoperis inclinat
TWF / TWR - Tunel solar pentru acoperis inclinat

Tunel solar VELUX pentru acoperis inclinat

Tunelul solar VELUX pentru acoperis inclinat a fost creat cu scopul de a aduce lumina naturala in holuri, pe casa scarii, in bai si dressinguri aflate sub acoperis in panta, unde montarea ferestrelor de mansarda VELUX este imposibila.

Tunelurile solare VELUX flexibile si rigide se pot monta in diferite situatii. Tunelurile flexibile se monteaza, de regula, cand distanta dintre acoperis si tavan este prea mica, astfel incat sa se poata monta un tunel rigid. Tunelurile rigide furnizeaza o raza de lumina directa in cazul in care aplica din tavan a tunelului este plasata exact sub fereastra din exterior.
Tunelul solar VELUX (TWF/TWR) se poate monta pe orice model de invelitoare. Tunelul solar pentru acoperis inclinat se monteaza pe o panta cuprinsa intre 15°- 60°; pentru acoperis terasa ai nevoie de tunel solar pentru acoperis terasa.

Tunelul solar VELUX se monteaza usor, oricare ar fi tipul acoperisului.

Un tunel solar pentru fiecare situatie

Distante Tigle Sipca
intre
0,4 m si 1,5 m
Tunel solar flexibil
(TWF)
Tunel solar flexibil
(TWF)
intre
0,9 m si 1,7 m
Tunel solar rigid
(TWR)
nu este necesara prelungirea
Tunel solar rigid
(TWR)
nu este necesara prelungirea
intre
1,7 m si 6 m
Tunel solar rigid
(TWR)
cu sectiune(i) de prelungire
(ZTR)
Tunel solar rigid
(TWR)
cu sectiune(i) de prelungire
(ZTR)
table source: https://www.velux.ro/produse/tuneluri-solare/acoperis-inclinat

Tunel flexibil sau rigid?

TWF - Tunel solar pentru acoperis inclinat
TWF - Tunel solar pentru acoperis inclinat
Tunel solar flexibil - TWF
Caracteristici:
  • Recomandat pentru o lungime a tunelului cuprinsa intre 0.4 - 2 m intre acoperis si tavan
  • Cu o lungime de 2 m, super-reflectorizant
  • Are un diametrul de 35 cm
  • Se asambleaza usor
  • Difuzorul usor de asamblat este livrat impreuna cu un kit de izolare termica
  • Profilul exterior al ferestrei are un geam intarit de 4 mm si o cercevea detasabila. Geamul are aplicat pe exterior un tratament pentru a se pastra cat mai curat.
TWR - Tunel solar pentru acoperis inclinat
TWR - Tunel solar pentru acoperis inclinat
Tunel solar rigid - TWR
Caracteristici:
  • Recomandat pentru o lungime a tunelului cuprinsa intre 0.9 - 6 m intre acoperis si tavan
  • Cu o lungime de 1.7 m, in combinatie cu extensii ZTR - pentru distante mari, asigura nivelul adecvat de iluminare naturala
  • Este livrat impreuna cu 2 coturi de 45°
  • Poate fi extins pana la maxim 6 m
  • Are diametrul de 35 cm
  • Are pe interior un strat reflectorizant care asigura o reflexie a luminii de pana la 98%
  • Difuzorul, usor de asamblat, este livrat impreuna cu un kit de izolare termica
  • Profilul exterior al ferestrei are un geam intarit de 4 mm si o cercevea detasabila. Geamul este tratat la exterior pentru a se pastra cat mai curat.
