Schimbator de caldura apa Panasonic cu eficienta ridicata pentru seria PACi

Documente

prezentare detaliata

pdf 600.1 kB Engleza

Schimbator de caldura apa Panasonic cu eficienta ridicata pentru seria PACi
(General Catalogue 2023/2024, pag. 210-213)

Nu gasiti ce ati cautat?

Cerere document

Specificatii

	PAW-200W5APAC-1	PAW-250W5APAC-1
capacitate de incalzire [kW]	capacitate de incalzire [kW] 26,5	capacitate de incalzire [kW] 31,6
capacitate de racire [kW]	capacitate de racire [kW] 20,0	capacitate de racire [kW] 26,0
clasa de eficienta energetica	clasa de eficienta energetica A+++ (racire); A+ (incalzire)	clasa de eficienta energetica A+++ (racire); A+ (incalzire)
coeficient de performanta (COP)	coeficient de performanta (COP) 3,34	coeficient de performanta (COP) 3,31
dimensiune - adancime [mm]	dimensiune - adancime [mm] 205 (u. interna); 370 (u. externa)	dimensiune - adancime [mm] 205 (u. interna); 370 (u. externa)
dimensiune - inaltime [mm]	dimensiune - inaltime [mm] 550 (u. interna); 1500 (u. externa)	dimensiune - inaltime [mm] 550 (u. interna); 1500 (u. externa)
dimensiune - latime [mm]	dimensiune - latime [mm] 455 (u. interna); 980 (u. externa)	dimensiune - latime [mm] 455 (u. interna); 980 (u. externa)

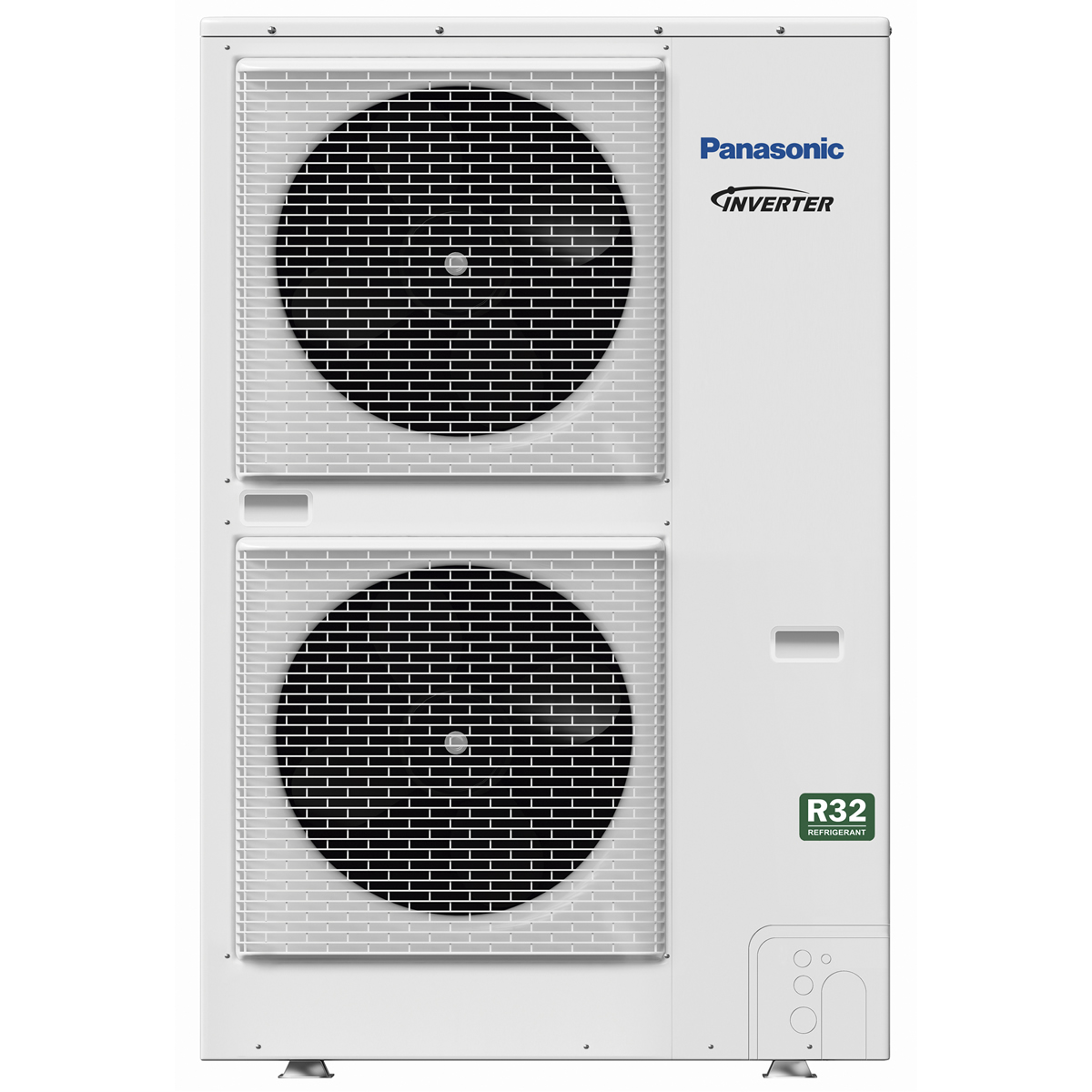

model unitate externa	model unitate externa U-200PZH2E8	model unitate externa U-250PZH2E8
rata de eficienta energetica (EER)	rata de eficienta energetica (EER) 3,03	rata de eficienta energetica (EER) 2,89
temperatura de operare [°C]	temperatura de operare [°C] -15…+46 (racire); -20…+24 (incalzire)	temperatura de operare [°C] -15…+46 (racire); -20…+24 (incalzire)

Prezentare

PACi cu schimbator de caldura apa

Panasonic introduce schimbatorul de caldura apa cu eficienta ridicata pentru seria PACi.
Acest produs inovator ofera posibilitati ulterioare de solutii PACi, prin adaugarea optiunilor hidronice.

Galerie
Schimbator de caldura apa Panasonic cu eficienta ridicata pentru seria PACi

1. Solutie care reduce costurile.

Clasa de eficienta energetica A+++ (interval de la A+++ la D)
Proiecte de apa rentabile gratie costului redus al PACi comparativ cu VRF

2. Economie de spatiu si amplasare flexibila.

2 posibilitati de instalare (montaj pe perete/montaj pe pardoseala)
Unitate compacta, usoara, doar 27 kg

3. Instalare si intretinere usoara.

Proces de instalare rapid
Kitul de comutator de debit este inclus in varianta standard
Acces direct la panoul electric.

Temperatura de iesire a apei: racire: 5 ~ 15°C; incalzire: 35 ~ 50°C.

Schimbator de caldura apa cu eficienta ridicata pentru seria PACi

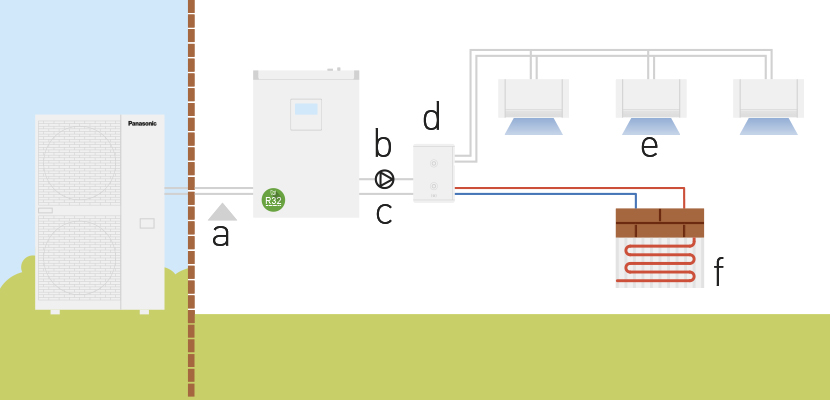

Exemplu de sistem.

Galerie

Schimbator de caldura apa Panasonic cu eficienta ridicata pentru seria PACi

a. Conducte de agent frigorific.
b. Pompa externa.
c. Rezervor-tampon*.
d. Conducte de apa.
e. Unitate cu ventiloconvector.
f. Sub pardoseala.

* Volum minim al rezervorului-tampon: 10 l/kW.
** Diagrama are doar rol ilustrativ.

Economie de spatiu si amplasare flexibila

Galerie

Schimbator de caldura apa Panasonic cu eficienta ridicata pentru seria PACi

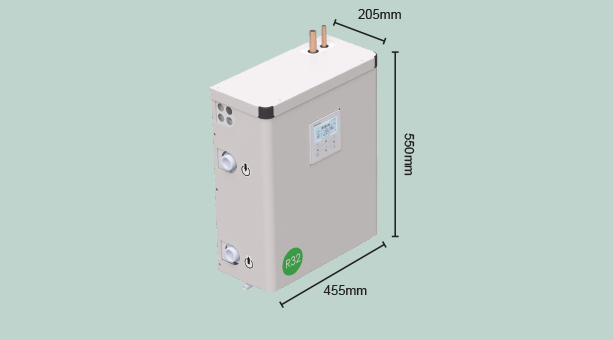

Unitate compacta si usoara.
· Doar 205 mm adancime, se incadreaza intr-un spatiu limitat
· Greutatea mica de doar 27 kg simplifica manevrarea si amplasarea
· Lungimea maxima a conductelor de agent frigorific: 90 m*
*90 m pentru PAW-200W5APAC.

Galerie

Schimbator de caldura apa Panasonic cu eficienta ridicata pentru seria PACi

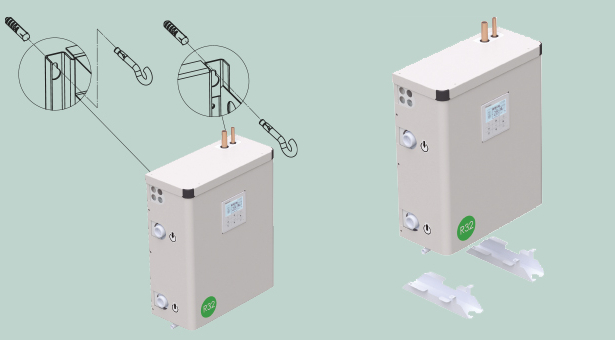

2 optiuni de instalare.
· Sunt disponibile optiunile de montaj pe perete si montaj pe pardoseala. Eliberati spatiul de pe pardoseala recurgand la montajul pe perete.
· Proces de instalare rapid datorita designului compact de mica greutate
Prelucrati orificiile de fixare → Introduceti 2 suruburi → Suspendati unitatea → Finalizati

Schimbatorul de caldura apa (WHE) PACi este solutia ideala pentru spatiile comerciale mici si birouri.

Galerie

Schimbator de caldura apa Panasonic cu eficienta ridicata pentru seria PACi

Acesta este primul sistem de schimbator de caldura apa conectat PACi.
Costurile investitiei pot fi amortizate in scurt timp.

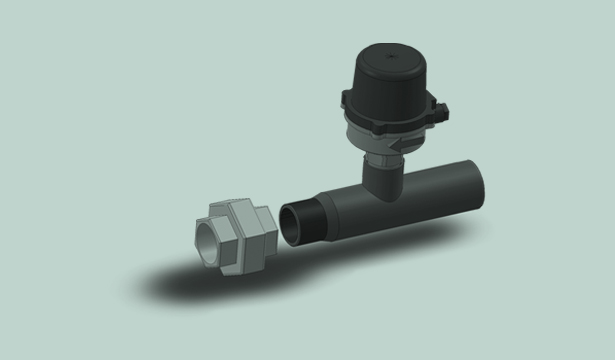

Instalare rapida cu comutator de debit pre-asamblat.
Comutatoarele de debit sunt furnizate cu garnituri de conducte pre-asamblate pentru o instalare usoara.

Intretinere usoara din doua puncte de acces

Galerie

Schimbator de caldura apa Panasonic cu eficienta ridicata pentru seria PACi

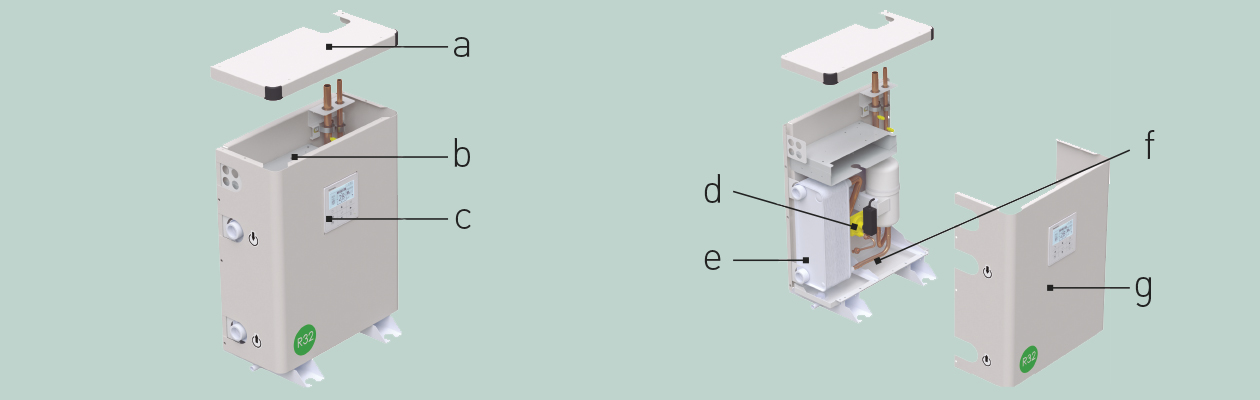

a. Capac demontabil pentru instalarea electrica.
b. Panou electric.
c. Afisaj de comanda integrat.
d. Comutator de presiune diferentiala in spate pentru siguranta schimbatorului de caldura in placi din aliaj.
e. Schimbator de caldura in placi cu distribuitor optimizat pentru agent frigorific R32.
f. Senzor anti-inghet.
g. Carcasa din metal complet demontabila: acces complet pentru intretinere.

Exemplu de aplicatie

indeplinirea cerintelor pentru agent frigorific R32 trebuie sa respecte perspectiva de mediu, politica companiei
solutie de apa pentru inlocuirea sistemului existent cu boiler
sistem hidraulic pentru a reduce cantitatea totala de agent frigorific HFC.
