Posibilitati consacrate de optimizare in proiectare, executie si functionarea de instalatii de apa potabila
Apa potabila este cel mai important aliment si de aceea trebuie sa fie, in orice moment, impecabila din punct de vedere igienic. Pentru proiectanti si instalatori, acest lucru inseamna ca prin munca lor ei trebuie sa asigure baza pentru functionarea sigura, economica si permanent igienica a instalatiei de apa potabila.
Proiectare: eficienta si simpla de la inceput
Arhitectura: camine separate pentru tevile de apa rece si calda
Arhitectura unei cladiri determina intreaga viata a cladirii, dar si volumul de masuri privind pastrarea calitatii apei. Pentru a gestiona cu responsabilitate resursa de apa potabila si pentru a reduce masurile de spalare in vederea asigurarii functionarii corespunzatoare conform destinatiei in urmatorii 50 de ani, tevile reci si calde trebuie sa fie plasate in camine separate. Acest lucru este posibil numai daca arhitectii sunt constienti de acest subiect si de responsabilitatea pe care o au. Din pacate, se intampla inca mult prea rar, desi acest lucru este solicitat de decenii, de exemplu, prin VDI 6023 fisa 1. De aceea clientii ar trebui sa stabileasca cu arhitectii camine separate inca de la plasarea comenzii.
Pentru protectia apei potabile impotriva incalzirii in conductele ascendente, tevile de apa calda si rece trebuie pozate in camine separate.
Debit redus calculat - mai putin inseamna mai mult
Inca din stadiul de proiectare, igiena, eficienta economica si sustenabilitatea se pot imbina. Cei care configureaza instalatii de apa potabila cu cantitate de debit redusa - de ex. dusuri cu 6 in loc de 9 litri pe minut sau lavoare cu 3 in loc de 4,2 litri au numai de castigat:
- Costuri de investitie mai scazute datorita dimensiunilor mai mici ale tevilor si datorita unui volum mai mic de material
- Costuri mai scazute de functionare si pentru apa uzata pe parcursul duratei totale de folosire de cel putin 50 de ani
- O mai buna eficienta energetica prin consum scazut de apa fara afectarea confortului si pierderi mai scazute privind caldura din circulatie, daca se renunta la apa calda care circula in elemente aparente.
Instalatii suple cu piesa T in locul conductelor circulare complexe
Instalatiile de apa potabila ar trebui sa contina cat mai putina apa. Aceasta nu este o „regula posibila”, ci o „regula obligatorie”, care este ceruta in cadrul reglementarilor din motive de igiena si de eficienta economica. Instalatiile cu piesa T minimizeaza pe langa volumul de apa si caldura suprafetelor care o absorb sau o emana si minimizeaza astfel costurile de functionare pe parcursul urmatorilor 50 de ani.
Avantaje:
- Risc mai redus de incalzire a apei reci
- Schimb de apa mai bun prin folosirea normala, timpi de clatire mai scurti in cazul intreruperilor de functionare
- Cu pana la 25% mai putin continut de apa si suprafete cu 29% mai mici decat sistemele inel in inel
- Costuri de instalare si functionare mai scazute cu o mai buna igiena a apei potabile.
Separarea apei reci de sursele de caldura
Dupa cum s-a mentionat, tevile de apa rece nu ar trebui pozate pe cat posibil impreuna cu tevi cu circulatie de apa potabila si incalzire in spatii comune precum camine, plafoane suspendate si elemente aparente. Acest lucru impiedica transferurile de caldura asupra apei reci in ciuda izolatiei profesionale si o protejeaza in mod fiabil impotriva incalzirii nedorite de peste 25 °C, un factor central impotriva bacteriilor Legionella in apa rece prea calda. In acelasi timp, pierderile de caldura in tevile de apa calda scad, ceea ce creste eficienta energetica si reduc costurile de functionare pe parcursul mai multor ani.
Executie: evitarea erorilor, asigurarea igienei
Simplificarea structurii interne a elementelor aparente
Instalatiile complexe aparente, cu circulatie a apei calde si conducte adaugate suplimentar de apa rece duc adesea la o incalzire nedorita a apei reci - uneori chiar la peste 35 °C. Astfel creste riscul unei inmultiri a bacteriilor Legionella in apa rece care este prea calda sau, ca o masura de compensare, nu se mai ating cantitatile de apa de clatire adecvate. Este mai sigur sa renuntam la astfel de moduri de instalare si, in loc de acestea, sa ne bazam pe instalatii simple cu piesa T. Acestea trebuie racordate la punctele de curgere cu respectarea „regulii de maximum 3 litri“ (DVGW W 551 si DIN 1988-200). Acest lucru se obtine fara probleme, intrucat la o dimensiune a tevii de 15 mm acestea au peste 20 de metri! De aceea, aceste volume sunt inlocuite complet la fiecare folosire. De la distributia prin plafoane suspendate pe coridor pana la primele puncte de curgere intr-o baie sunt oricum cca 4 metri, respectiv 600 ml. De ce ar trebui sa se elimine totul si avand in vedere riscurile in acest context?
Tevile de apa potabila si incalzirea in pardoseala: mentineti distanta!
Tevile pentru apa potabila rece nu trebuie sa treaca prin centrele tehnice calde si in spatiile de instalare sau direct langa tuburile de incalzire. Pozarea sub sistemele de incalzire in pardoseala, chiar si cu o izolatie suficienta, este deosebit de critica. Izolatiile doar intarzie egalizarea caldurii, dar nu o impiedica. Iar sistemele de incalzire in pardoseala functioneaza multe lunii in regim permanent. DIN CEN-TR 16355 emite astfel cerinta distantelor minime dintre tevile de apa rece si circuitele de incalzire. Numai asa se respecta limitele de temperatura, iar riscurile de igiena sunt excluse.
Distanta minima C conform tabelului 2 din DIN CEN-TR 16355 intre teava de apa potabila rece si o temperare a suprafetei.
Ramificatii de apa calda neizolate: racirea rapida e mai buna
Ramificatiile scurte de apa calda fara circulatie sau incalzire in paralel protejeaza tevile de apa rece invecinate de o incalzire exagerata. Important este sa renuntam la o izolatie: acest lucru reduce costurile in conditii imbunatatite de igiena pe parcursul urmatorilor 50 de ani! Intrucat tevile neizolate se racesc mai repede, iar temperaturile strabat in scurt timp intervalul critic intre 25 si 50 °C. EnEV si DIN 1988-200 din 2012, Tab. 9 permit renuntarea la o izolare a apei calde de mai bine de 10 ani, dar in practica acest principiu nu a fost adoptat inca pe deplin. In opozitie cu acestea, tevile de apa rece din acelasi spatiu de instalare, de ex. un element aparent, ar trebui izolate in continuare. Astfel, caldura emanata pe o perioada scurta de timp nu se transfera in apa rece.
Ceea ce suna contradictoriu in prima faza, este permis in mod explicit din 2012 in DIN 1988-200, Tabelul 9, si EnEV: renuntarea la izolatia ramificatiilor de apa calda. Prin aceasta se scurteaza timpul in care se pot inmulti bacteriile Legionella, ceea ce imbunatateste igiena si scade in acelasi timp costurile de investitii. Tevile de apa rece insa trebuie izolate, pentru a preveni o incalzire de la tevile de apa calda invecinate.
Functionare: igiena si eficienta in viata de zi cu zi

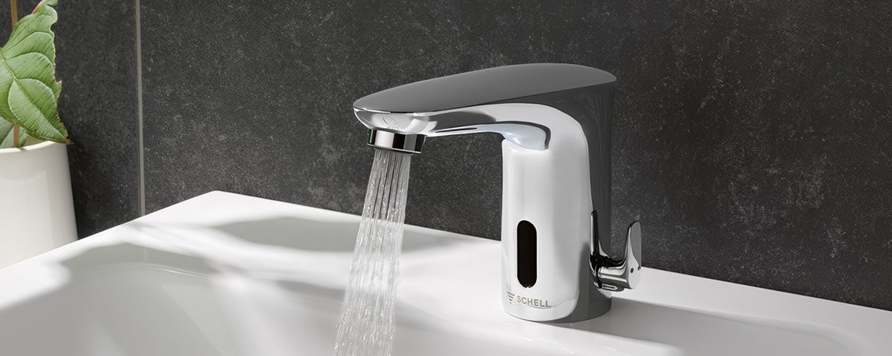

In zonele cu frecventare intensa ale cladirilor precum aeroporturi sau piscine publice, economia de apa este posibila fara probleme, intrucat este asigurat oricum schimbul regulat de apa. Bateriile electronice fara atingere sunt deosebit de eficiente aici, daca vorbim de economia de apa si energie:
- un consum mai mic cu pana la 70% la apa calda si rece
- economie de energie la pregatirea apei calde
- mai mult confort si igiena.
Identificarea simpla a riscurilor legate de apa rece: testul celor 3 litri
Un test simplu ajuta la identificarea riscurilor posibile: dupa cel putin patru ore fara captare de apa lasati sa curga trei litri de apa rece si masurati temperatura intr-o cantitate de 250 ml.
- Peste 25 °C? → ghidarea tevii este neadecvata.
- Sub 25 °C? → igiena se afla in intervalul verde.
Sisteme de gestionare a apei in cazul punctelor de curgere folosite rar
In zonele cu folosire redusa, de exemplu, in centre de ingrijire, clinici sau hoteluri, doar schimbul de apa realizat de utilizatori nu este suficient pentru a asigura calitatea apei. Sistemele automatizate de gestionare a apei si bateriile electronice preiau aici clatirile direct si le documenteaza in mod fiabil. Astfel este impiedicata stagnarea si, in acelasi timp, resursele sunt utilizate in mod eficient.
Sistemul de gestionare a apei SWS/SMART.SWS de la SCHELL permite, dupa o programare corespunzatoare, declansarea automata a spalarilor dupa stagnare in vederea mentinerii calitatii apei potabile. Pot fi interconectati pana la 64 de participanti per server.
Igiena apei potabile nu este ceva complicat
Cei care planifica anticipativ, executa in mod profesionist si opereaza in mod tintit instalatii de apa potabila, asigura pe termen lung igiena, eficienta si eficienta economica. Caminele separate, instalatiile suple cu piesa T si armaturile inteligente constituie aici fundatia pentru un sistem de apa potabila sustenabil, igienic si cu protejarea resurselor, in totalitate in sensul igienei moderne a apei potabile.
