MEVA Zsalurendszerek Zrt.

Cofraj modular de mana EcoAs, pentru diafragme

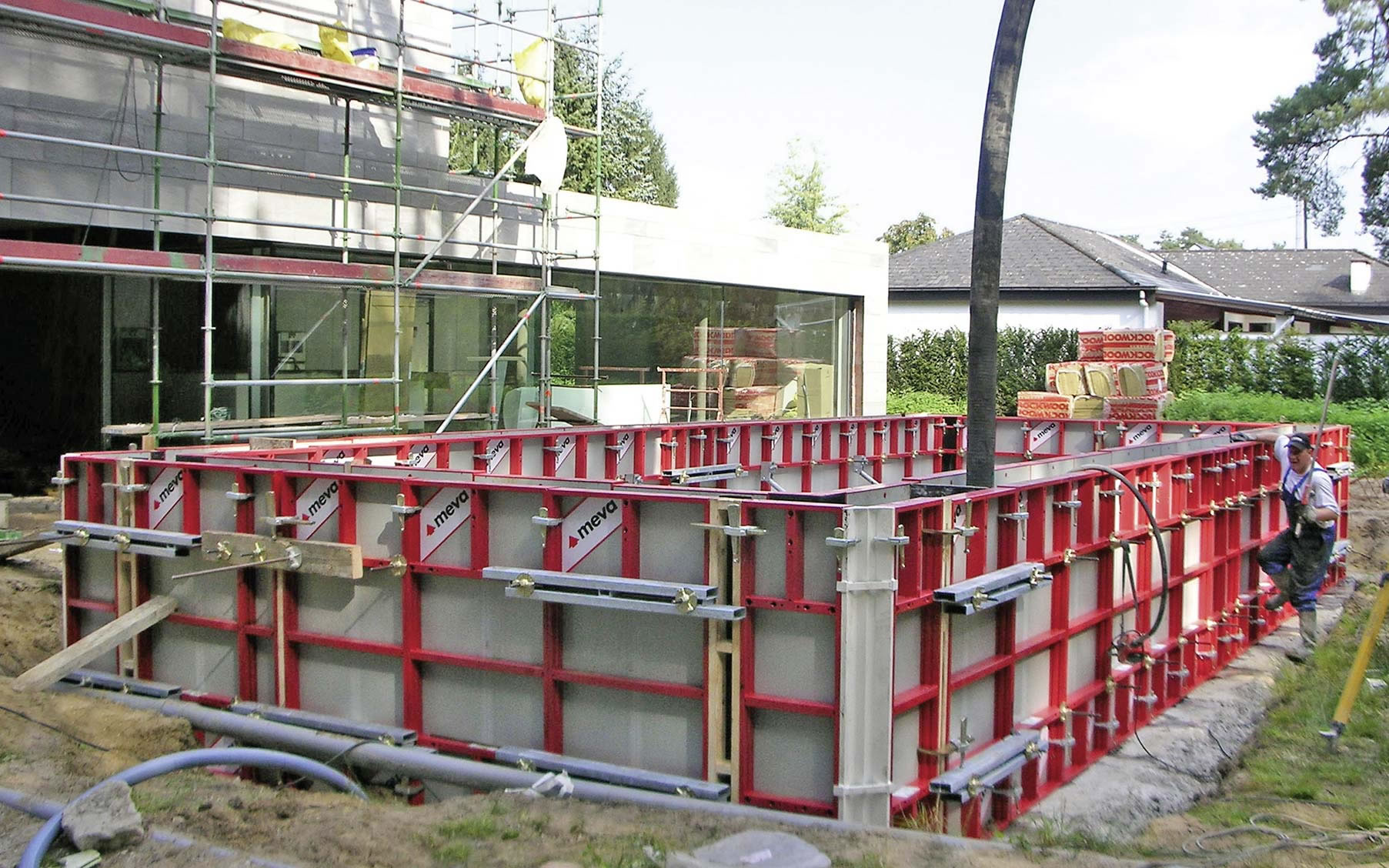

EcoAs este un sistem robust, modular de cofraje pentru diafragme oferind flexibilitate pe santierele de constructii rezidentiale si comerciale, fara sa necesite macara. Este echipata cu foaia cofranta din plastic, de lunga durata alkus. Cofrajul este perfect pentru fundatii si puturi, respectiv bazine de inot si lucrari industriale usoare. Disponibil din stocul MEVA.

  • solutie de baza pentru suprafete mici
  • sistemul poate fi montat manual
  • multifunctional si compact

Documente

Cofraj modular de mana EcoAs, pentru diafragme - prezentare generala

prezentare generala

pdf 2.4 MB Engleza
Cofraj modular de mana EcoAs, pentru diafragme

Cofraj modular de mana EcoAs, pentru diafragme - fisa tehnica

fisa tehnica

pdf 15.5 MB Engleza
Cofraj modular de mana EcoAs, pentru diafragme

Cofraj modular de mana EcoAs, pentru diafragme - instructiuni de montaj

instructiuni de montaj

pdf 16.2 MB Engleza
Cofraj modular de mana EcoAs, pentru diafragme


Nu gasiti ce ati cautat?

Cerere document

Specificatii

EcoAs

capacitate portanta [kN/m²]

capacitate portanta [kN/m²]

50

dimensiune - inaltime [cm]

dimensiune - inaltime [cm]

80-240/element

dimensiune - latime [cm]

dimensiune - latime [cm]

25-80/element

domeniu de utilizare

domeniu de utilizare

fundatii;
curti de lumina;
grinzi, grinzi intoarse;
centuri;
rampe scari;
ziduri de sprijin gradina;
camine de vizitare canalizare

Prezentare

EcoAs Wall Formwork

Versatile, cost-effective and robust hand-set formwork

Cofraj modular de mana EcoAs, pentru diafragme
Cofraj modular de mana EcoAs, pentru diafragme

Saves time and money
No need for cranes means efficient assembly with less labour

Faced with irregular spaces or uneven terrain and need a versatile, cost-effective and quick-to-assemble solution?

EcoAs is a flexible modular steel formwork system that offers a wide range of panel sizes to tackle awkward floor plans. It also provides trouble-free corner solutions for any wall thickness.

Forget cranes, the compact, ergonomic panel design enables easy, quick and safe assembly by hand, saving time and cutting labour costs.

Smooth, non-absorbent alkus facing can tackle the highest fair-faced concrete requirements, while high fresh concrete pressure absorption enables fast and efficient concreting.

EcoAs is also fully compatible with the lightweight AluFix hand-set formwork, saving you time and money.

Crane-free steel system

Modular

  • For use over a wide range of irregular spaces and terrains.

Adaptable

  • Column elements of 350 × 90, 300 × 90 and 150 × 90 cm can be used flexibly for different column widths.
  • Precise shuttering for column cross-sections in 5 cm increments up to max. 75 × 75 cm side length, achieving the highest fair-faced concrete requirements.
  • Panel heights of 350 to 80 cm and panel widths of 100 to 25 cm for problem-free corner solutions with any wall thickness.

AluFix compatible

  • Use with AluFix as a cost-effective option with the alternative 12 mm multi-ply timber panel.

Crane-independent

  • Ideal for hard-to-access, irregular spaces or uneven terrain where cranes would be time consuming and costly.
Cofraj modular de mana EcoAs, pentru diafragme
Cofraj modular de mana EcoAs, pentru diafragme

Product Uses

Cost-effective and flexible for irregular spaces
EcoAs is a versatile and flexible modular formwork system made of hot-dip galvanised and post-treated steel for all applications in building construction and civil engineering. Its wide panel range makes it ideal for hard-to-access and irregular spaces, from light wells, downstand and upstand beams stairways to sewer shafts, and for foundation or floor slab formwork. It can also be used as a secondary formwork to spare your main system, the options are endless.

  • Columns

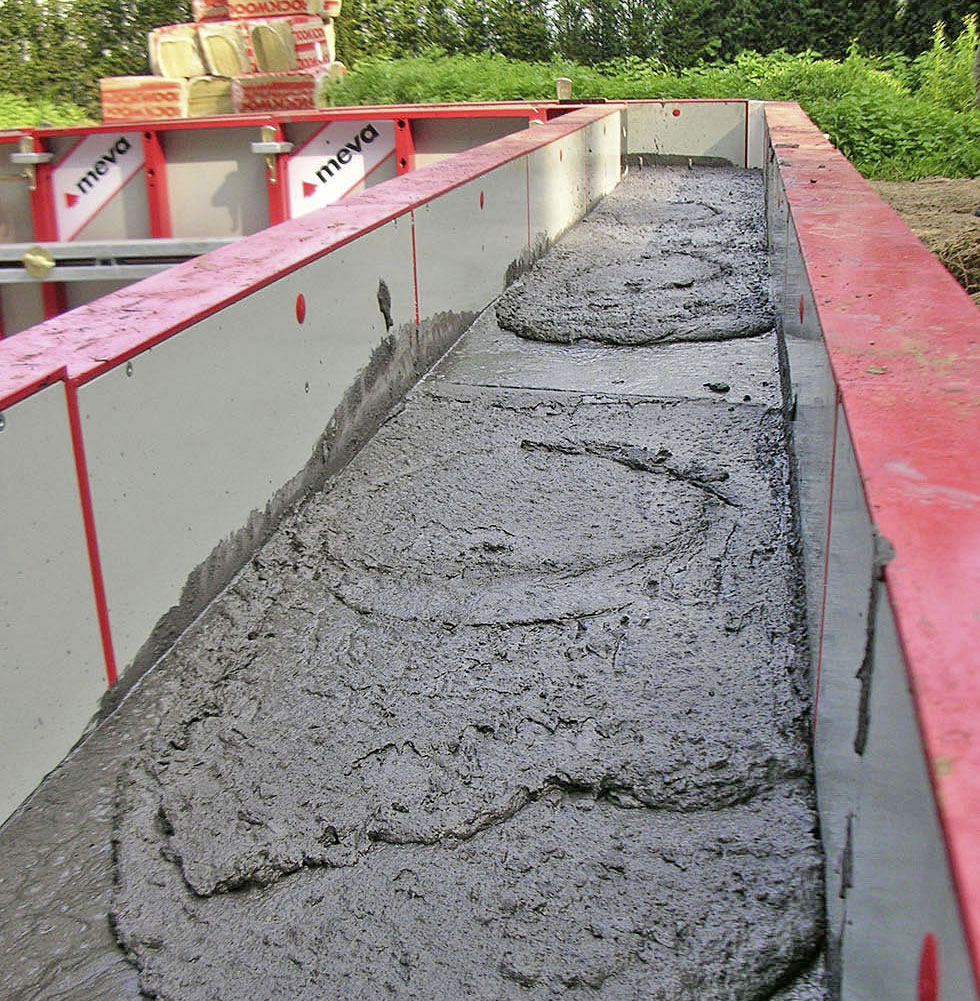

  • Foundations
  • Walls
  • Residential and Commercial.
Cofraj modular de mana EcoAs, pentru diafragme
Cofraj modular de mana EcoAs, pentru diafragme
Technical Information
Performance Permissible fresh concrete pressure (DIN 18218) over full surface of 50 kN/m² (flatness tolerances to DIN 18202, Tab. 3, Line 6).
Materials Steel. Structurally robust. Torsion-proof.
Heights (cm) 300, 240, 160, 150, 120, 80 (350 = Column Panel).
Widths (cm) 100, 80, 55, 50, 45, 40, 30, 25.
Profile 23 mm, closed steel profile for high stability and durability.
Protective Coating Hot-dip galvanised, surface post-treatment. Easy cleaning and reduced concrete adhesion.
Crane Independant Yes. Hand-set Formwork.
Tying System DW Ø 15 mm. Admissible load capacity 90 kN (DIN 18216), double-sided tying.

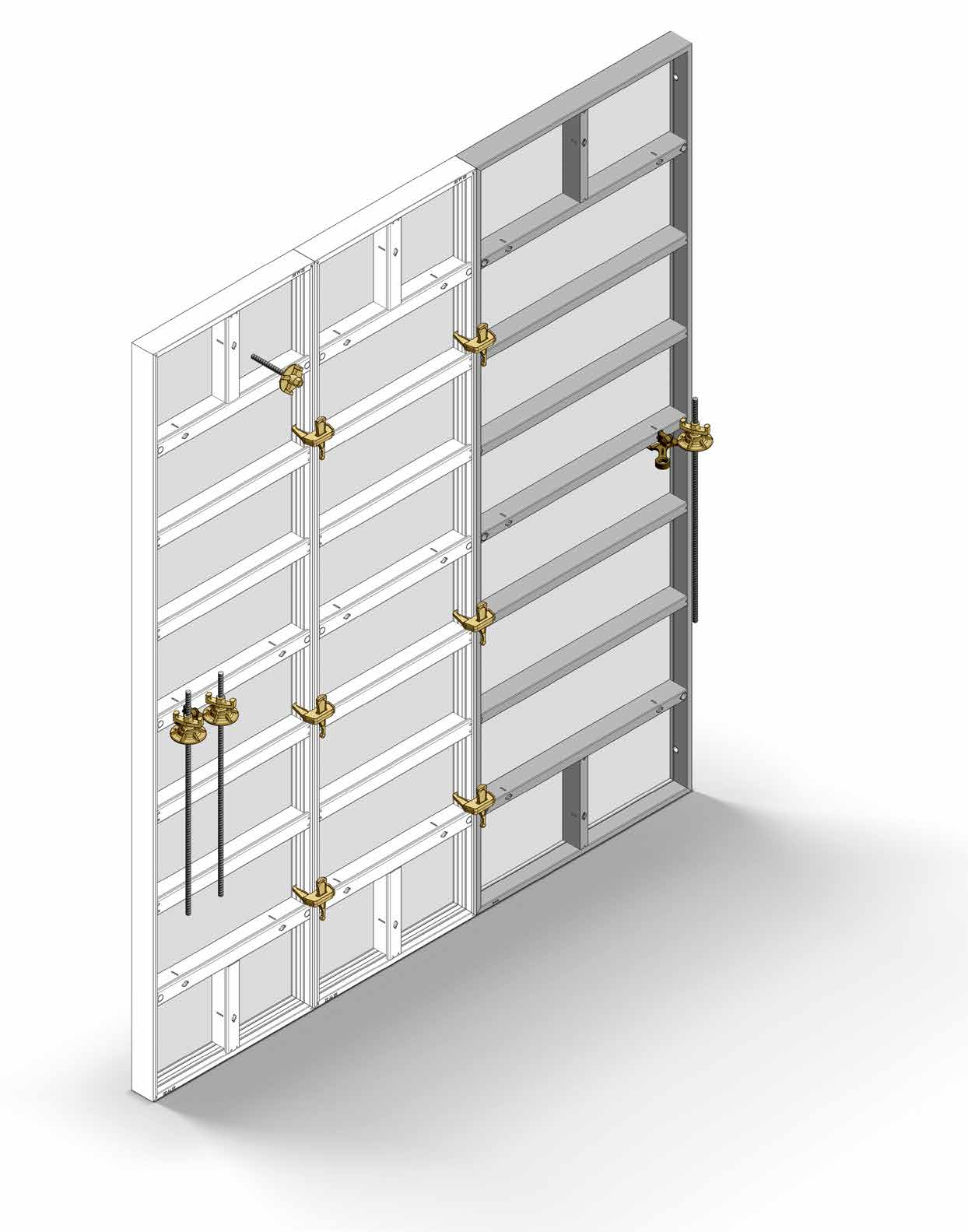

Connections Panels: EA assembly lock. Time-saving, stepless, friction-locked with a few hammer blows. Welded-in Dywidag nuts.
Accessories: Welded-in DW-15 nuts, for quick and force-fit attachment of accessories with a single flange screw.
Orientation Symmetrical panels. Can be used horizontally and vertically.
Components Column Panel, Inside Corner, Outside Corner, Hinged Inside Corner, Hinged Outside Corner, Fillers.
Corners Available panel dimensions allow for trouble-free corner solutions with any wall thickness.
Facings High-quality alkus all-plastic facing. 7-year warranty on all panels.
Compatibility AluFix.
Multi-purpose panels With perforated profiles to be used as column formwork or to concrete pilasters, stop ends, connections to existing walls, corner configurations, etc.
