Piese HL pentru treceri etanse prin fundatii

Pentru o conexiune sigura intre hidroizolatia fundatiei si tevi

Galerie

• Etans pana la 0,6 bari (6m coloana de apa)
• Instalare rapida si curata
• In variante pentru hidroizolatii cu bitum sau PVC
• Garnitura speciala permite deviatii ale tevilor de pana la 10%
• Cu posibilitate de montaj in apropierea muchiilor sau colturilor.




  Galerie

Avantaje:

• HL800 /801 se pot instala si dupa terminarea peretelui fundatiei atat prin carotarea peretelui cat si prin executarea orificiului pentru trecerea tevii prin daltuire.
• Etansarea (Conectarea) cu hidroizolatia este inofensiva, fara a exista riscul de a topi teava ca urmare a gulerului de bitum pre-fixat pe piesa.
• Gulerul de bitum se poate suda si pe peretii hidroizolati cu compusi lichizi pe baza de bitum.
• Posibilele deviatii ale conductei ca urmare a greutatii sau miscarilor solului sunt compensate de garnitura speciala utilizata (± 10%).
• Etansarea intre teava si piesa de trecere se realizeaza cu o garnitura speciala cu mai multe buze la care se adauga forma sa conica si in final piulita filetata pentru strangere.
• Datorita constructiei sale flexibile, utilizarea piesei in apropierea muchiilor sau colturilor peretilor este de asemenea posibila.

rin combinarea pieselor HL800/160 si HL801 se poate asigura trecerea prin fundatie a pana la 4 tevi de diametre diferite reduse.

Galerie

Strapungeri cu o singura conducta

Galerie

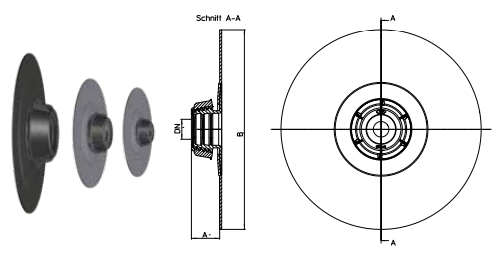

Seria HL800 pentru trecerea unei conducte de canalizare sau apa avand diametrul de 40mm pana la 165mm. Disponibile cu guler din bitum sau PVC sudat in fabrica.

Galerie

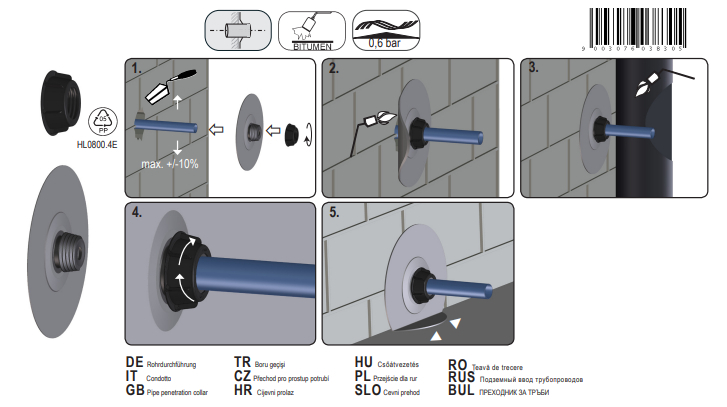

Detaliu montaj HL800 si HL800P pentru conducte cu diametre intre 40mm si 75mm

Galerie

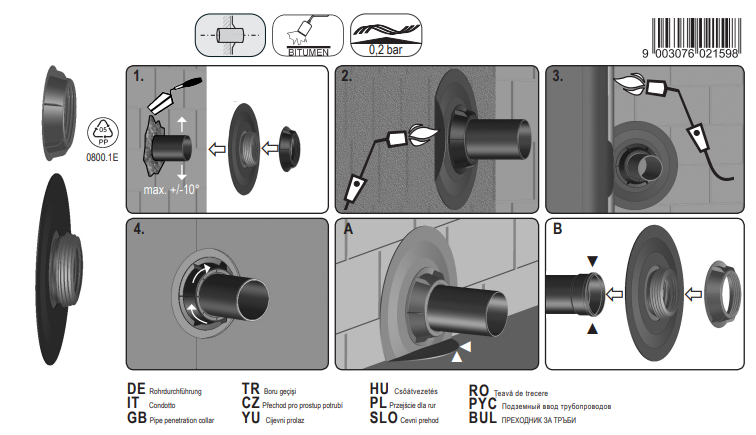

Detaliu montaj HL800 si HL800P pentru conducte cu diametre intre 110mm si 160mm

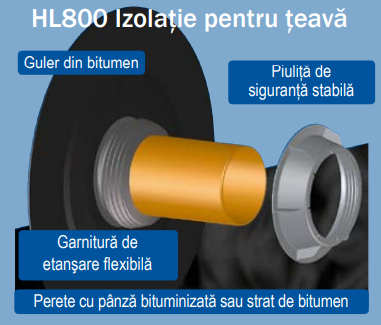

HL800 cu gulerul din bitumen montat din fabricatie, lipit pe banda din bitumen sau pe stratul tras pe perete cu o piulita de siguranta, face simpla fixarea tevii prin piesa de trecere. Garnitura masiva de etansare cu manseta din cauciuc flexibil etanseaza teava de canalizare. Astfel, trecerea tevii si izolatia raman 100 % etansate. Apa din sol este oprita de izolatie astfel nu apar prelingeri sau pete umede la nivelul peretelui, indiferent de zona climatica sau asezarea casei. HL800 este utilizat pentru trecerea capetelor de mufa si pentru tevi din material plastic, fonta si din otel. HL800 se poate monta si la colturi si inaltimi mici de la podea.

Galerie

Strapungeri duble de conducte

Galerie

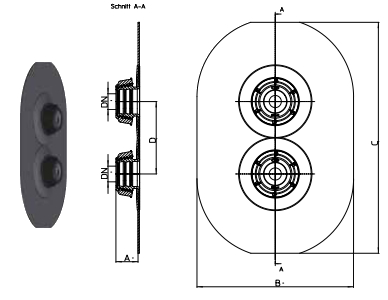

Seria HL800.2 pentru treceri duble de conducte avand diametrul de 40mm pana la 75mm. Disponibil cu guler din bitum sau folie PVC sudate din fabrica.

Galerie

Detaliu montaj HL800.2 si HL800P.2

Kit de etansare a tevilor(din plastic, fonta, otel) la trecerea prin zid (perete de pivnita/placi de fundatie etc.). Garnitura de etansare masiva de inalta calitate cu guler din Bitum si piulita de siguranta stabila din plastic. Montarea usoara prin impingere in tevile netede (chiar si peste partea cu mufa). Datorita utilizarii exclusiv de materiale elastice se poate monta chiar si in apropierea colturilor cladirii. Impermebilialitate certificata pana la 6m coloana de apa (de asemenea cu toleranta de deviere de pana la 10% fata de axa).

Strapungeri multiple de conducte

Galerie

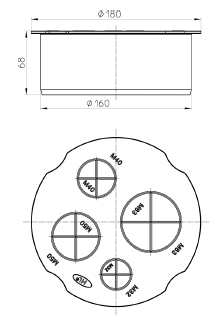

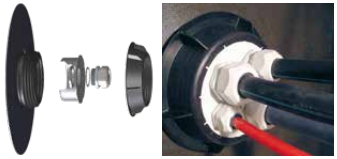

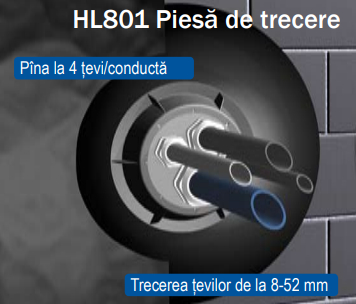

Piesa de trecere multipla pentru trecerea izolata a tevilor si conductelor de la diametre de 8mm pana la 52mm, prin pereti de la subsol (pereti de pivnite, fundamente, etc.). Combinatie cu piesa de trecere HL800/160. Dotat cu reductii de trecere blindate (de la M32-63) pentru trevere a 4 piese, in functie de cerinte si posibilitati.

Galerie

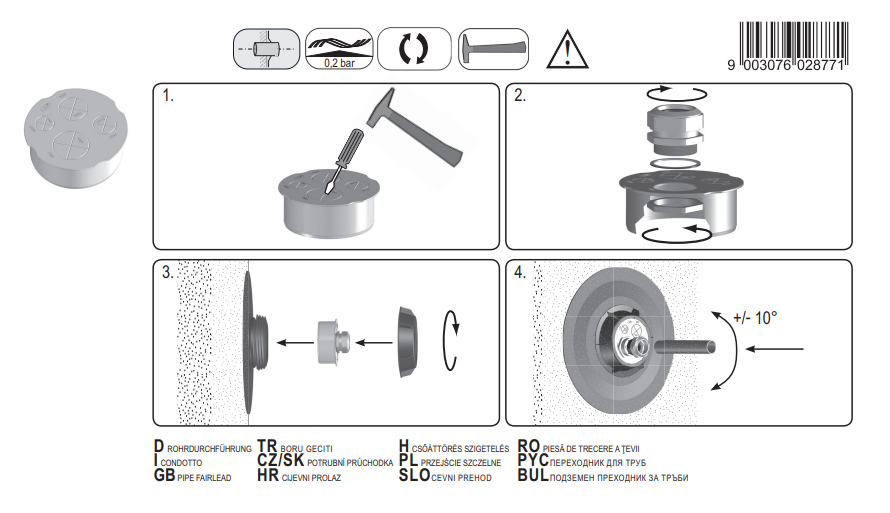

Detaliu montaj HL801

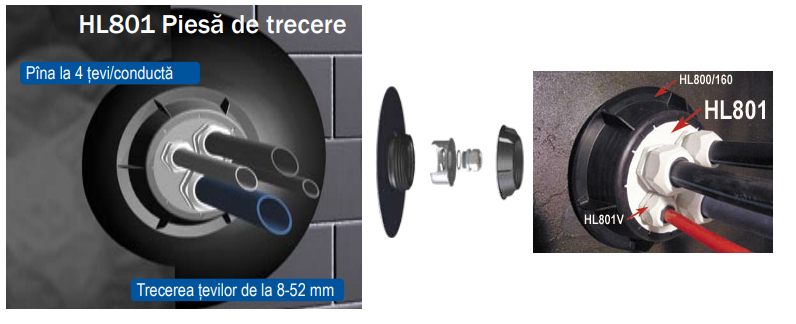

Montare rapida cu piesa de trecere multipla HL801. Cu piesa de trecere se poate realiza trecerea cu etansare a 4 tevi concomitent printr-o conducta.
Piesa de trecere HL801 pentru tevi de la diametru de 8mm la 52mm, este o realizare care asigura o etansare perfecta a tevilor de dimensiuni mici (EN18195-4). Astfel, sistemul de etansare asigura o rezistenta de peste 0,6 bari. HL801 in combinatie cu piesa de trecere HL801V si piulita de fixare HL801R asigura etensarea. In cazul in care nu se folosesc toate orificiile de trecere ale piesei se va folosi dopul de inchidere si etansare HL801B. Piesa este realizata astfel incat sa deserveasca si instalatiile electrice si da posibilitatea de trecere la mai multe tevi.

Galerie

Kit de etansare HL804H cu guler din bitum

Kitul de etansare HL804H este o solutie de sistem standardizata pentru treceri verticale de tevi in placi de fundatie si tavane de etaj, disponibila in DN 50 si DN 110. Combinatia dintre o garnitura TPE cu buza si un guler bituminos preasamblat asigura integrarea sigura si imediat functionala a tevii in stratul de hidroizolatie, indiferent de executia tehnica sau de procesul de constructie. Detaliile individuale de hidroizolatie sunt inlocuite de o solutie gata de instalare care permite o executie reproductibila.

Galerie

Instalarea este simpla si economiseste timp:

Dupa ce placa de beton a fost turnata, kitul de etansare este pozitionat central deasupra mufei de teava de la nivelul podelei. Capacul de protectie integrat asigura o centrare precisa. Gulerul de bitum este apoi lipit cu flacara pe membrana de bitum din jur. Capacul de protectie are functia suplimentara de a proteja piesa impotriva deteriorarii in timpul acestei faze.

Kitul de etansare poate fi utilizat atat pentru partea cu mufa a tevii, cat si pentru capatul fara mufa al tevii. Garnitura de etansare TPE etanseaza pe diametrul tevii si permite o conexiune permanenta, si rapida, intre hidroizolatie si trecerea tevii prin fundatie.

Galerie

Garnitura inovatoare cu buza TPE elimina necesitatea ridicarii tevii, necesara in cazul etansarilor conventionale, permitand schimbari imediate de directie a conductei. Prin urmare, HL804H este ideala si pentru structuri cu podele plate.

Kitul de etansare HL804H este complet integrat in stratul de hidroizolatie executat de catre hidroizolator. Este o solutie previzibila, sigura si economica, care astfel minimizeaza riscurile de umiditate la trecerile verticale ale tevilor prin fundatii.

Se poate utiliza atat in placile de fundatie in contact cu solul, ca protectie impotriva umiditatii capilare ascendente, cat si in tavanele etajelor, ca solutie de integrare a tevilor in hidroizolatia cladirii si a fost testat pentru etanseitate la gaz radon. Prin urmare, ofera o solutie fiabila de hidroizolatie pentru penetrarea verticala a tevilor, chiar si in regiunile contaminate cu gaz radon.

Avantaje :

• Executie conforma cu standardele pentru traversari verticale de tevi
• Solutie de sistem clara in loc de solutii personalizate
• Instalare mai rapida, mai usoara si mai usor de planificat
• Etansare sigura independenta de procesul de constructie
• Design plat – potrivit pentru structuri cu podea plana
• Etanseitate permanenta – chiar si impotriva gazului radon.

Date tehnice:

• Material: TPE, PP, bitum
• Dimensiune: HL804H/50 - D 50 mm; HL804H/110 - D 110 mm
• Recomandat pentru: placi de fundatie, tavane intermediare si ca etansare a tevilor pentru clasele de etansare W4 si W5
• Informatii suplimentare: protectie impotriva umiditatii capilare ascendente prin conexiunea dintre trecerea tevilor si hidroizolatia structurala.
