Sifon ingropat in perete pentru condens prevazut cu adaptor igienic HL138NH

HL138NH sifon de condens cu montaj ingropat, garda hidraulica si bila pentru blocarea mirosului prevazut cu adaptor igienic

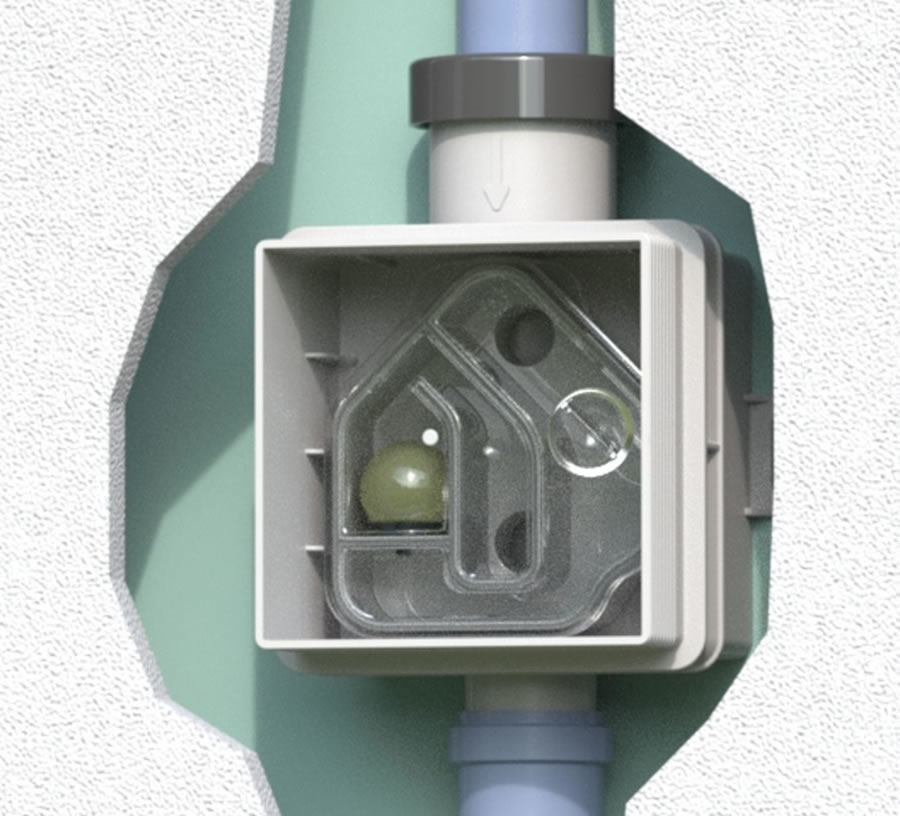

Sifon pentru condens cu montaj ingropat cu cartus transparent si extractabil pentru curatare, prevazut cu garda de apa si cu obturator mecanic (bila) pentru blocarea mirosului. Suplimentar, prevazut cu adaptor igienic pentru utilizare in cladirile cu cerinte ridicate de igiena cum sunt: spitale, clinici, sanatorii, azile de batrani etc.

Galerie

Date tehnice:

• Realizat din PP (polipropilena) si ABS
• Debit: 0,15 l/sec.
• Prevazut cu racord la scurgere D = 32 mm
• Diametrul racordului de intrare: Prevazut cu o garnitura flexibila din elastomeri (HL01096D), pentru tuburi flexibile sau tevi cu diferite diametre exterioare intre Ø20 - Ø32mm (cu diametrul interior minim de 18mm)
• Obturarea mirosului se asigura cu garda de apa, 50 mm si suplimentar cu bila. In interiorul cartusului sifonului este plasata o bila din material plastic, care, in cazul in care apa se evapora, se aseaza pe o garnitura speciala. Aceasta bila impreuna cu garnitura blocheaza aparitia in incapere a mirosului din canalizare. Bila are rolul de a asigura obturarea mirosului in eventualitatea evaporarii apei ce asigura garda hidraulica, insa are rol si de valva anti-retur. Astfel se poate racorda si la reteaua de canalizare menajera.
• Cartusul sifonului este detasabil si se poate curata ori de cate ori este necesar.

Galerie

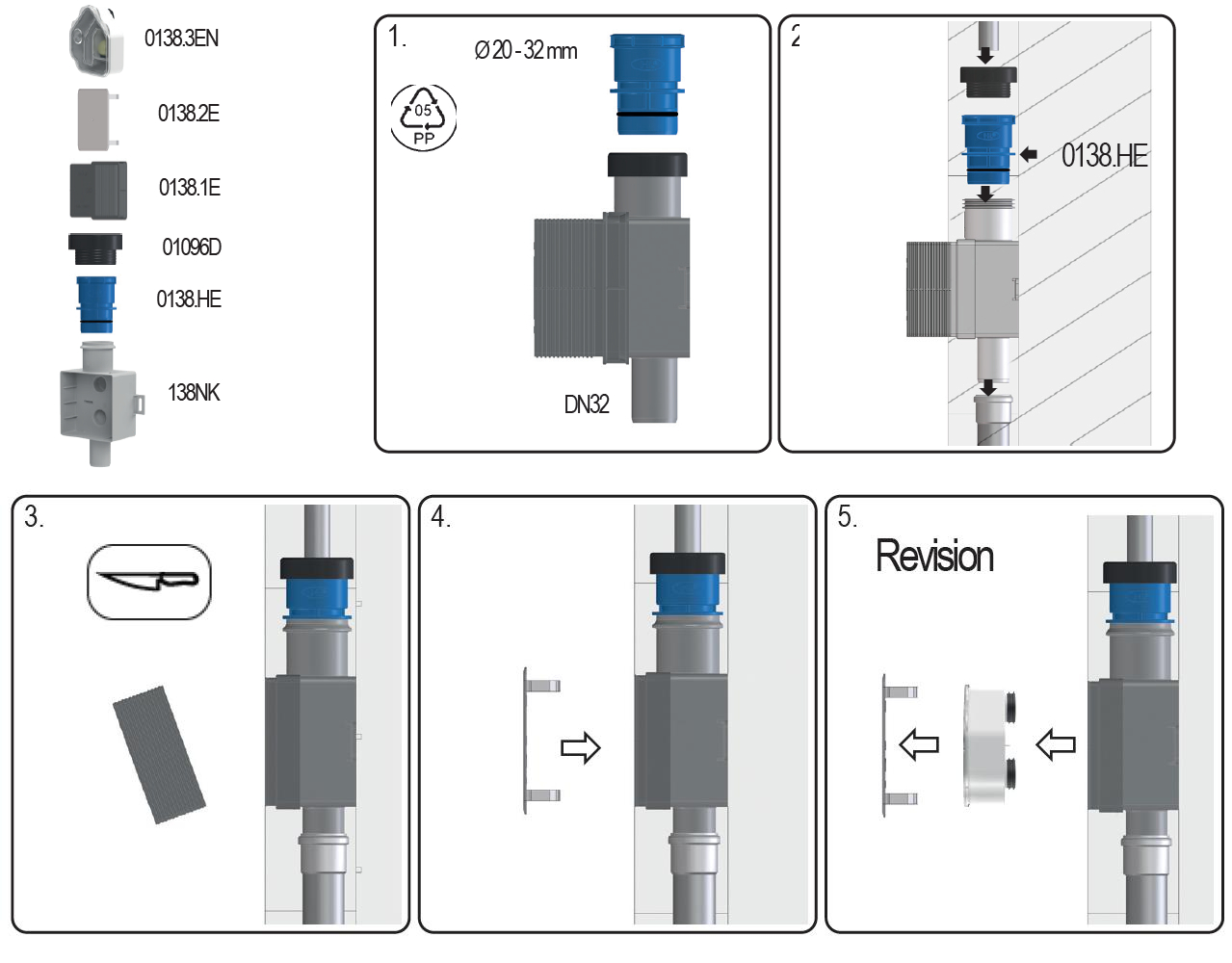

Pentru intertinere si curatare sunt necesari 3 pasi:
1. Se scoate placa de acoperire
2. Se extrage cartusul din sifon (apa nu se va scurge)
3. Se curata cartusul sau se inlocuieste in cazul in care este foarte murdar.

Galerie

Prevazut cu capac ajustabil prin sectionare, pentru adancime dorita de ingropare. Adancimea minima de instalare este de 60 mm.
Prevazut cu adaptor igienic. Prin utilizarea adaptorului de igiena, filmul de apa dintre teava de scurgere si intrarea in sifon este intrerupt. Apa trebuie sa picure pe o lungime de 40 mm, astfel incat germenii si bacteriile sa nu se poata deplasa din canalizare la aparatul de aer conditionat.
Sifonul HL138N se instaleaza ingropat in perete impreuna cu teava de condens. Ulterior peretele poate fi tencuit, in timp ce corpul sifonului este protejat de capacul de protectie cu care se livreaza in pachet. Dupa finalizarea suprafatei peretelui (tencuieli, gresie etc.) capacul sifonului se taie la acelasi nivel cu peretele si placa de acoperire poate fi montata.
Se recomanda a se utiliza pentru evacuarea condensului in cazul sistemelor de aer conditionat, ventilatie si sistemelor de incalzire.
Standard : DIN19541, EN681.

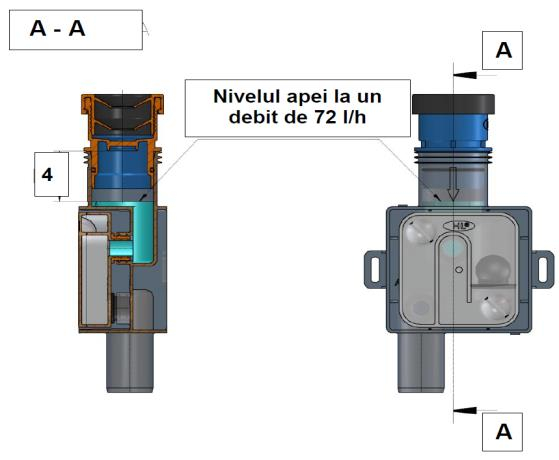

Principiul de functionare al adaptorului igienic
HL138NH versiunea cu adaptor igienic, special conceput pentru unitati precum spitale, clinici, ambulatorii sau case de batrani, unde sunt impuse cerinte sporite de igiena in conformitate cu ÖNORM H 6020 sau DIN1946-4.
Adaptorul igienic are o palnie de picurare integrata cu o distanta de picurare libera de 40 mm, care intrerupe fluxul continuu de apa pe peretele interior al conductei de condens. Miscarea bacteriilor este astfel impiedicata.
HL138N poate fi combinat si ulterior cu adaptorul igienic HL0138.HE si in acest mod formeaza sifonul igienic de condens HL138NH.

Galerie

Detaliu tehnic

Galerie

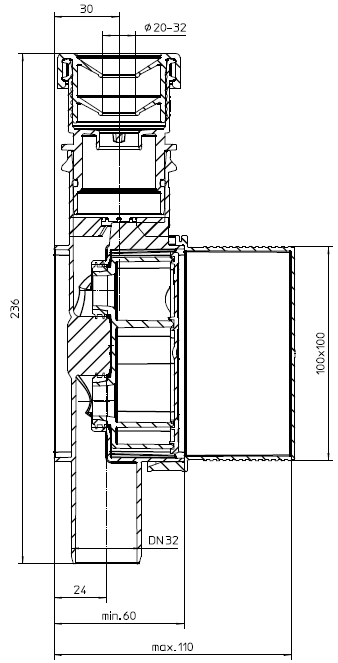

Vedere in sectiune laterala

Galerie

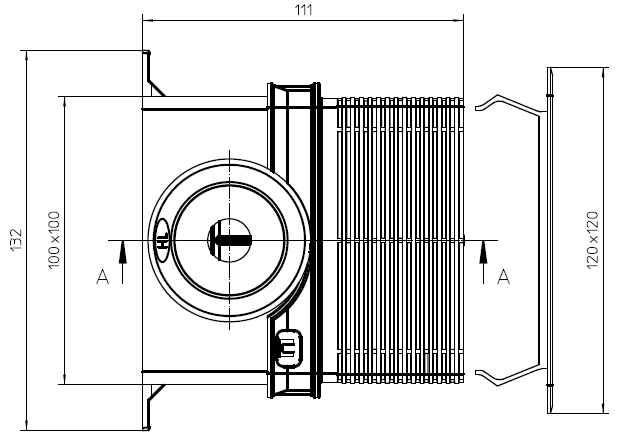

Vedere in sectiune de sus

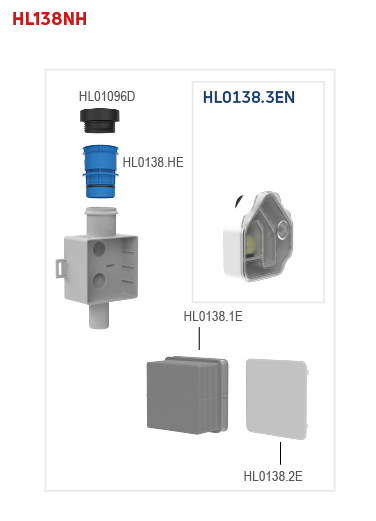

Parti componente
HL138NK: corpul sifonului, iesire D32mm, material PP, include 1 buc garnitura racord intrare (HL01096D) (Ø20-Ø32mm)
HL0138.HE: adaptor igienic pentru sifonul de condens
HL0138.1E: capacul sifonului, poate fi sectionat in adancime in functie de adancimea de ingropare a sifonului in perete, material PP
HL0138.2E: placa de acoperire 120 x 120 mm material ABS
HL0138.3EN: cartusul sifonului material ABA, transparent, include 2 bucati garnituri HL 01097D
HL01096D: garnitura (Ø20 - Ø32mm) - 1 bucata
HL01097D: garnituri (cu HL0138.3EN) - 2 buc
