Sistem de drenaj Silent-db20

Geberit Silent-db20 - imbinare robusta pentru o izolare acustica ridicata

Galerie

Siguranta tripla impotriva zgomotului

Fie ca este vorba de o coloana verticala sau de o imbinare a ramificatiilor – sistemul de drenare silentios Geberit Silent-db20 este o solutie optima pentru proiectele cu cerinte ridicate de izolare acustica:

• Constructii rezidentiale de calitate superioara
• Hoteluri
• Spitale
• Camine de batrani si de ingrijire.

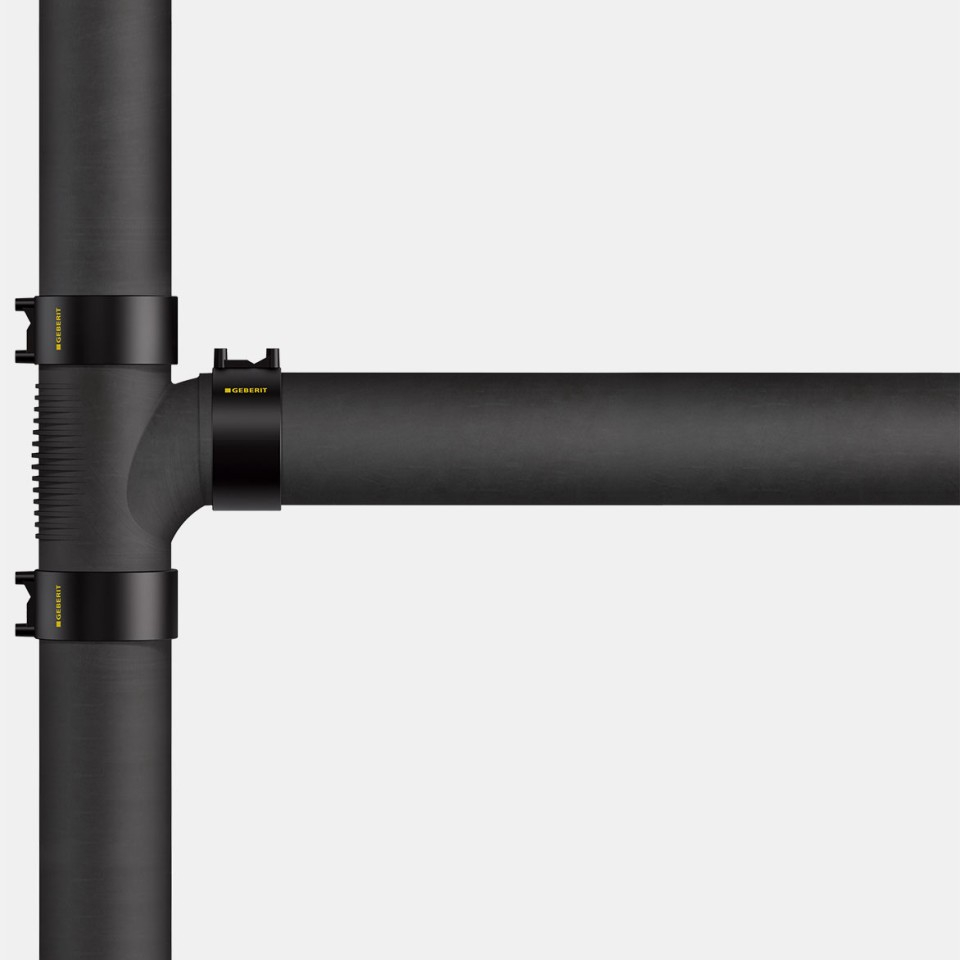

Aplicatii Geberit Silent-db20

• Drenarea cladirilor
• Sistem conventional de drenaj al acoperisului
• Geberit Silent-db20 este adecvat pentru pozarea in beton.

Multe motive bune pentru Geberit Silent–db20

Izolare acustica eficienta: reducerea zgomotului prin masa proprie ridicata
Prin marirea masei proprii a tevilor si fitingurilor Geberit Silent-db20 se reduc oscilatiile si astfel zgomotul este amortizat substantial.

Galerie

Fiting Geberit Silent-db20 cu striuri de amortizare a zgomotului

Instalare rapida: prefabricare posibila
Datorita gamei variate de fitinguri si unelte testate in practica, sistemul de drenare Geberit Silent-db20 asigura un mod de lucru eficient pe santier. In plus, Geberit Silent-db20 este adecvat si pentru prefabricarea in atelierul propriu.

Galerie

Tevile Geberit Silent-db20 sunt ideale pentru fabricarea in serie

Conexiuni prin apasare pentru Geberit Silent-db20: disponibile pentru toate dimensiunile de conducte
Datorita mufelor de dilatatie cu colier dublu si mufelor de sprijin si de dilatare, se compenseaza dilatarea longitudinala termica a tevilor si fitingurilor Geberit Silent-db20. Astfel sunt posibile diferente majore in temperaturile de operare. Etansarile din EPDM contribuie decisiv la durabilitatea sistemului de drenare.

Galerie

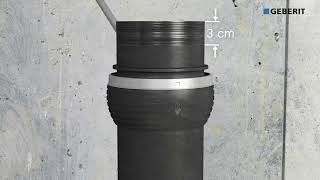

Instalarea unei tevi Geberit Silent-db20 cu mufa de dilatatie

Imbinari pentru toate situatiile: sudura cap la cap, sudare cu mufa de electrofuziune si imbinarea cu colier de prindere
Fie ca este vorba despre sudare rapida cu mufa de electrofuziune, despre imbinare cu colier de prindere sau despre sudura cap la cap – tevile si fitingurile Geberit Silent-db20 pot fi conectate in siguranta in trei moduri diferite.

Galerie

Sudare cu mufa de electrofuziune, imbinare cu colier de prindere sau sudura cap la cap a tevilor Geberit Silent-db20

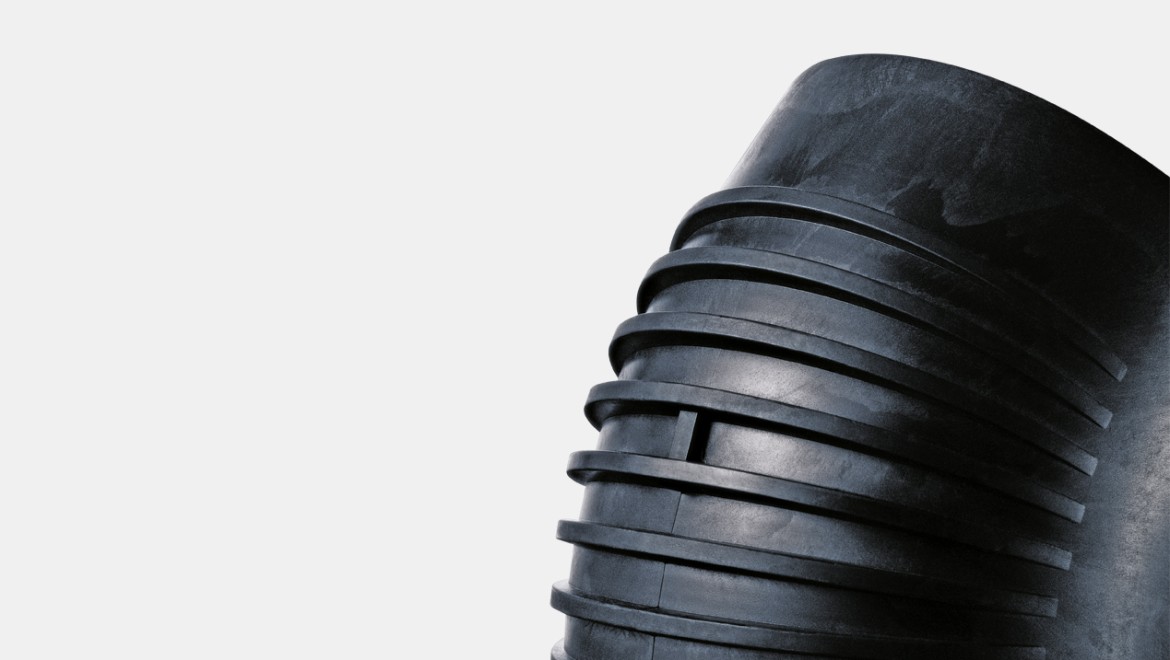

Striuri de amortizare a zgomotului
Striurile speciale de amortizare a zgomotului reduc dezvoltarea zgomotului in zonele de impact.

Galerie

Vedere in detaliu a striurilor de amortizare a zgomotului la un cot Geberit Silent-db20

Capacitate ridicata de scurgere: optimizare hidraulica pentru o eficienta economica sporita
Geometria optimizata hidraulic a fitingurilor Geberit Silent-db20 asigura o capacitate ridicata de scurgere in sistemul de drenare si permite atat o dimensionare economica a tevilor Geberit Silent-db20, cat si proiectarea unor camine pentru conducte la dimensiuni foarte reduse.

Fitinguri inovatoare: solutii profesionale pentru cerinte foarte dificile

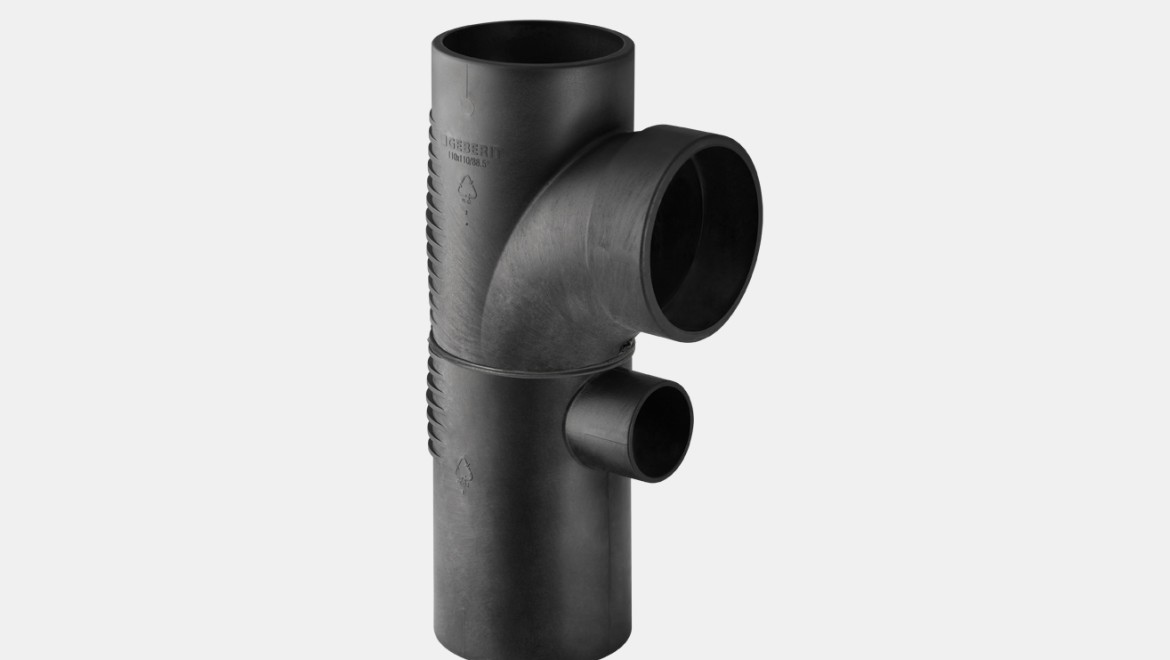

Geberit dezvolta in permanenta sistemele sale de conducte. Astfel, cu ajutorul cotului combinat Geberit Silent-db20 88,5° pentru WC si elemente de dus, poate fi redusa cota pardoselii.

Galerie

Geberit Silent-db20 cot combinat 88,5°

Adaptoare sigure: izolare acustica la costuri optimizate
Pentru racordarea ramificatiilor de drenaj din Geberit Silent-PP la coloanele verticale din Geberit Silent-db20 sunt disponibile adaptoare speciale. Datorita inelului cu gheara din otel inoxidabil, se asigura o imbinare permanenta.

Galerie

Element de imbinare: o mufa de reductie Geberit Silent-PP pe Geberit Silent-db20

Rezistente la UV: depozitare la exterior
Polietilena folosita de Geberit contine aditivi speciali care protejeaza eficient impotriva radiatiilor UV. Astfel, tevile Geberit Silent-db20 rezistente la intemperii pot fi depozitate in aer liber pe termen lung.

Rezistente la soc si flexibile: conducte intacte si la temperaturi foarte scazute
Rezistenta sporita la soc chiar la temperaturi de pana la -40°C. Aceasta robustete reprezinta o garantie ridicata mai ales in faza de constructie, conductele ramanand intacte in ciuda efectelor mecanice.

Solutii certificate de protectie impotriva incendiilor pentru diverse conditii de cladire
Sistemul de drenaj Geberit Silent-db20 include solutii de protectie eficienta impotriva incendiilor care sunt aprobate in conformitate cu reglementarile de constructie. Mufele de protectie impotriva incendiilor si sistemele de inchidere a tavanelor aprobate de DIBt impiedica raspandirea focului si a fumului la alte etaje si incaperi pentru o perioada de 90 de minute, in limitele cerintelor de testare aplicabile.

Galerie

Variante de instalare a tevilor Geberit Silent-db20 cu Geberit Rohrschott90 Plus

Fitinguri

• Selectie variata de fitinguri
• Adaos mineral in zonele de impact, pentru reducerea zgomotului
• Diverse fitinguri speciale.

Exemplu ramificatie pentru cot de camin Geberit Silent-db20 88,5°
Economie de spatiu – atunci cand coloana verticala se afla intre vasul WC si lavoar, cu ajutorul ramificatiei pentru cot de camin Geberit Silent-db20 88,5° se poate realiza un montaj compact.

Galerie

Ramificatie pentru cot de camin Geberit Silent-db20 88,5°

Perfect oblic – Geberit Silent-db20 Offset

Cinci beneficii dintr-o privire

• Instalare fara tensiune: pentru decalari axiale de pana la 10 cm.
• Instalare usoara: acelasi proces de instalare pentru toate fitingurile Geberit Silent-db20. Fitingurile pot fi aliniate manual.
• Timp redus de instalare: timpul de instalare este redus cu o treime (comparativ cu instalarea a doua coturi la 45°). Nu este necesara instalarea unui suport glisant. Ajustabil la orice decalaj axial de pana la 10 cm.
• Solutie fexibila: un singur produs care corecteaza decalajele axiale de pana la 10 cm.
• O izolare fonica mai buna: scurgere mai silentioasa decat la schimbarea directiei cu doua coturi. Fara suport de alunecare inseamna ca sunetul transmis de structura este redus.

Galerie

Geberit Silent-db20 Offset

Accesorii

Protectie impotriva incendiilor pentru conducte Geberit Silent-db20

• Mufele antifoc de la Geberit pot fi utilizate pana la clasa de rezistenta la incendiu F 120
• Efectuarea testelor la incendiu conform EN 1366-3 pentru o varietate de situatii de montaj diferite
• Geberit Rohrschott90 Plus EN aprobat de autoritatea generala in constructii pentru o rezistenta la incendiu de 90 minute (ETA/ETB).

Galerie

Ventil de aerisire Geberit GRB90 pentru Geberit Silent-db20

• Alternativa pentru instalatii care, din motive legate de spatiu, nu permit aerisirea obisnuita.
• Disponibil pentru dimensiuni de pana la DN110.

Galerie



Caracteristici Geberit Silent-db20

• Material: PE-S2
• Coeficient de dilatatie liniara: 0,17 mm/(mK)
• Suport pentru dilatatie liniara: necesita o mufa de dilatatie cu colier dublu sau mufa de sprijin sau de dilatare
• Temperatura la instalare: de la -20 pana la +40°C
• Temperatura de utilizare cu incarcare permanenta: de la -20 pana la +60°C
• Rezistenta la substante chimice: 95% dintre toate lesiile, acizii si substantele chimice existente in comert.
