Sifon pentru condens cu montaj ingropat HL138N

HL138N sifon de condens cu montaj ingropat, garda hidraulica si bila pentru blocarea mirosului

Galerie

Sifoanele care sunt folosite pentru a drena cantitati mici de lichid, in special apa de condens din sistemele de aer conditionat, sunt problematice tocmai din cauza debitului scazut al apei si a vitezei reduse de curgere. Efectul de autocuratare, care apare atunci cand apa care curge si transporta cu ea particule de murdarie, nu functioneaza in astfel de situatii. Un sifon prin care se scurg doar cantitati mici de lichid trebuie, prin urmare, curatat mai frecvent si mai regulat pentru a preveni blocarea sifonului. In plus, gazele de canalizare se ridica in sifon pe masura ce apa ce asigura garda hidraulica se evapora si conduc astfel la degajarea unor mirosuri neplacute. HL a dezvoltat un sifon de condens cu montaj ingropat pentru a elimina aceste probleme, care adesea nu sunt cunoscute sau sunt descoperite prea tarziu.

Galerie

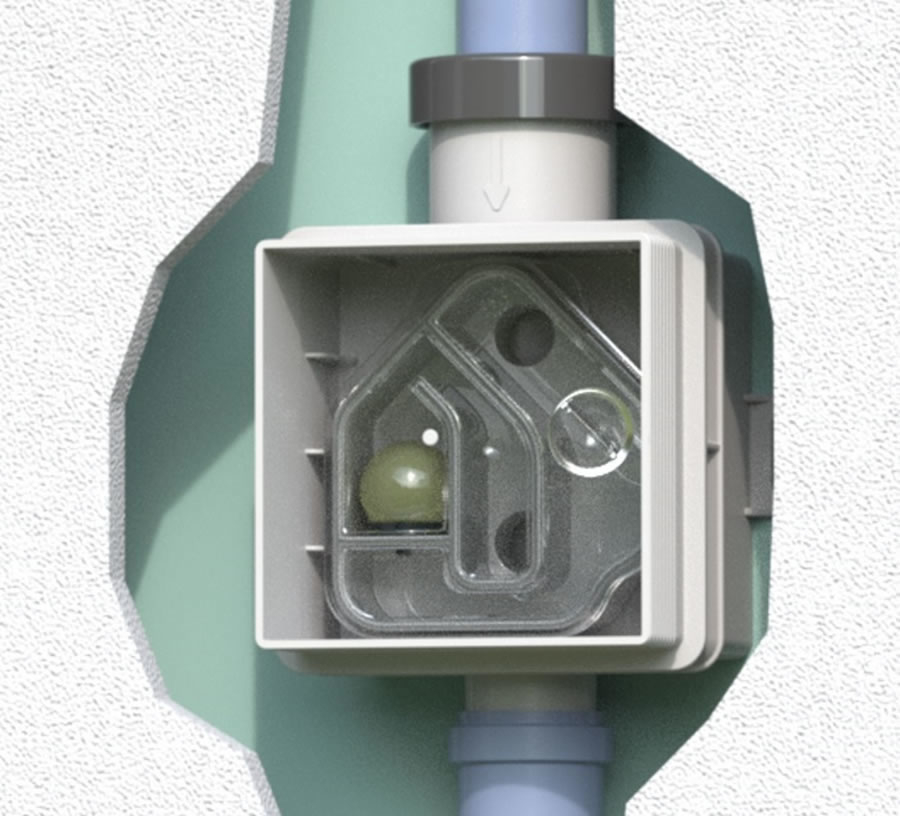

Sifon pentru condens cu montaj ingropat cu cartus transparent si extractabil pentru curatare prevazut cu garda de apa si suplimentar cu obturator mecanic (bila) pentru blocarea mirosului.

Date tehnice:

• Realizat din PP (polipropilena) si ABS
• Debit: 0,15 l/sec.
• Prevazut cu racord la scurgere D = 32 mm
• Diametrul racordului de intrare: prevazut cu o garnitura flexibila din elastomeri (HL01096D), pentru tuburi flexibile sau tevi cu diferite diametre exterioare intre Ø20- Ø32mm (cu diametrul interior minim de 18mm)
• Obturarea mirosului se asigura cu garda de apa, 50 mm si suplimentar cu bila. In interiorul cartusului sifonului este plasata o bila din material plastic, care, in cazul in care apa se evapora, se aseaza pe o garnitura speciala. Aceasta bila impreuna cu garnitura blocheaza aparitia in incapere a mirosului din canalizare. Bila are rolul de a asigura obturarea mirosului in eventualitatea evaporarii apei ce asigura garda hidraulica, insa are rol si de valva anti-retur. Astfel se poate racorda si la reteaua de canalizare menajera.
• Cartusul sifonului este detasabil si se poate curata ori de cate ori este necesar.

Galerie

Pentru intertinere si curatare sunt necesari 3 pasi:
1. Se scoate placa de acoperire
2. Se extrage cartusul din sifon (apa nu se va scurge)
3. Se curata cartusul sau se inlocuieste in cazul in care este foarte murdar.

Prevazut cu capac ajustabil prin sectionare pentru adancime dorita de ingropare. Adancimea minima de instalare este de 60 mm.

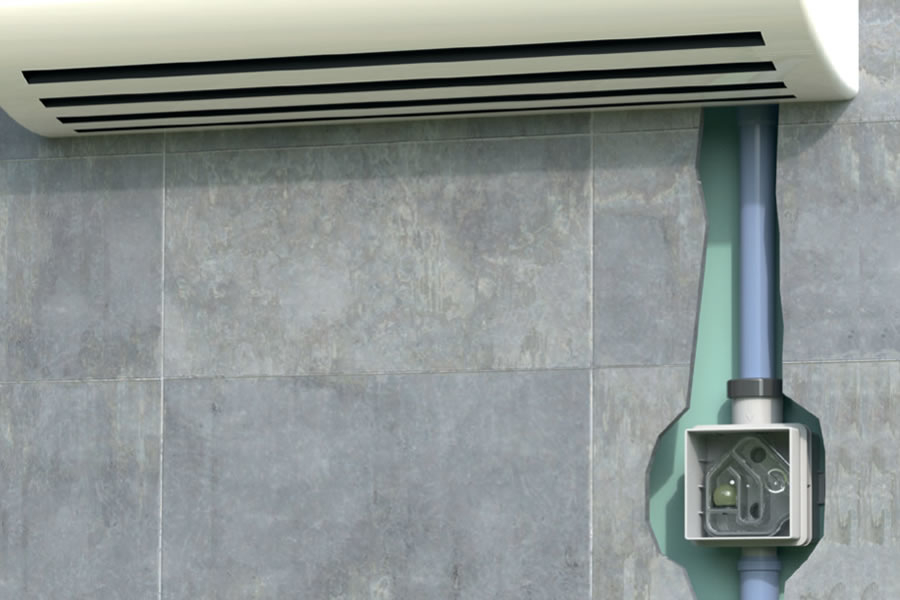

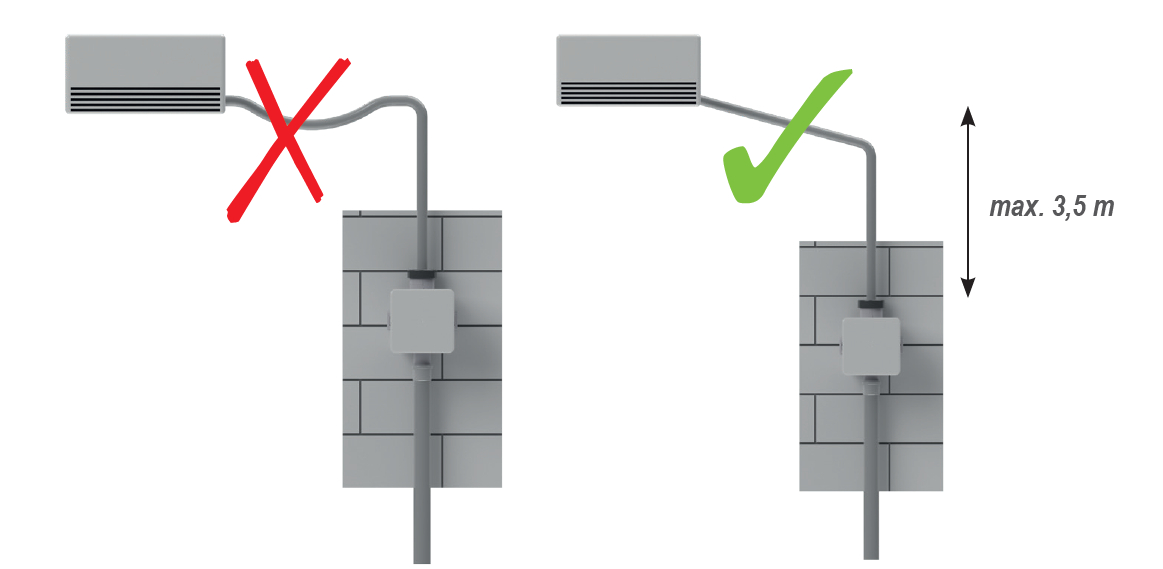

Se instaleaza ingropat in perete impreuna cu teava de condens. Ulterior peretele poate fi tencuit, in timp ce corpul sifonului este protejata de capacul de protectie cu care se livreaza in pachet. Dupa finalizarea suprafatei peretelui (tencuieli, gresie etc.) capacul sifonului se taie la acelasi nivel cu peretele, iar placa de acoperire poate fi montata. Se recomanda a se utiliza pentru evacuarea condensului in cazul sistemelor de aer conditionat, ventilatie si sistemelor de incalzire.
Standard: DIN19541, EN681.

Galerie

Detaliu tehnic

Galerie

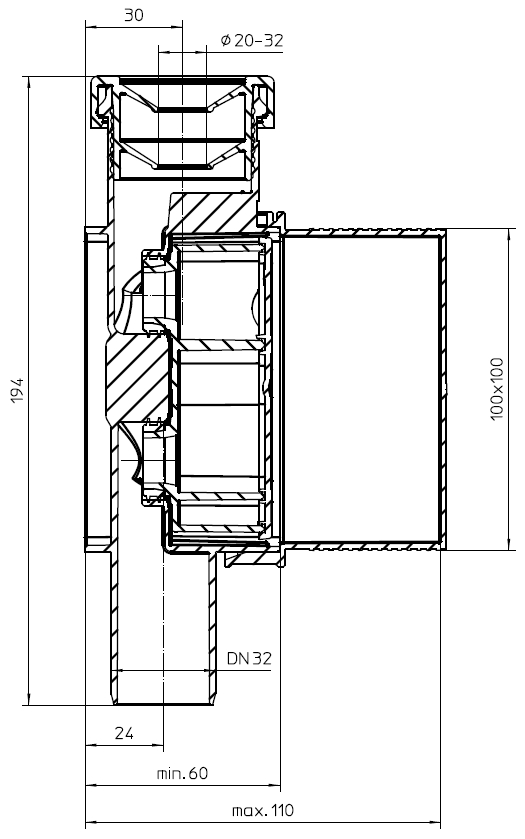

Vedere in sectiune laterala

Galerie

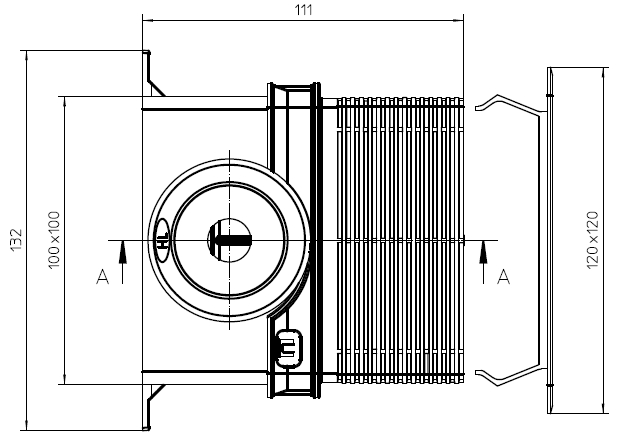

Vedere in sectiune de sus

Parti componente

• HL138NK: corpul sifonului, iesire D32 mm, material PP, include 1 bucata garnitura racord intrare (HL01096D) (Ø20- Ø32mm)

• HL0138.1E: capacul sifonului, poate fi sectionat in adancime in functie de adancimea de ingropare a sifonului in perete, material PP

• HL0138.2E: placa de acoperire 120 x 120 mm material ABS

• HL0138.3EN: cartusul sifonului material ABS, transparent, include 2 bucati garnituri HL 01097D

• HL01096D: garnitura (Ø20 - Ø32 mm) - 1 bucata

• HL01097D: garnituri (cu HL0138.3EN) - 2 buc​ati.
