Geberit Srl

Sistem de drenaj Geberit SuperTube

Tehnologia Geberit SuperTube se bazeaza pe interactiunea perfecta a componentelor de sistem, permitand o instalatie de drenaj cu economie de spatiu in cladirile inalte. SuperTube elimina necesitatea unei conducte paralele de ventilatie si creeaza astfel mai mult loc pentru spatiul locuibil si util. Conductele de dimensiuni mai mici permit utilizarea unor camine pentru conducte mai mici. Conductele orizontale pot fi pozate pe o lungime de pana la sase metri fara panta, ceea ce permite o economie suplimentara de spatiu.

  • proiectare simpla
  • instalare rapida
  • nu necesita conducte de ventilatie suplimentare

Documente

Sistem de drenaj Geberit SuperTube - prezentare generala

prezentare generala

pdf 2.8 MB
Sistem de drenaj Geberit SuperTube

Sistem de drenaj Silent-db20 cu tehnologia SuperTube - prezentare generala

prezentare generala

pdf 854.2 kB
Sistem de drenaj Silent-db20 cu tehnologia SuperTube

Sistem de drenaj Geberit SuperTube<br>Manual tehnic - prezentare detaliata

prezentare detaliata

pdf 3.5 MB
Sistem de drenaj Geberit SuperTube
Manual tehnic

Geberit BIM plug-in (inregistrare necesara) - obiecte BIM

obiecte BIM

Geberit BIM plug-in (inregistrare necesara)


Nu gasiti ce ati cautat?

Cerere document

Geberit SuperTube - Sistemul de economisire a spatiului

Sistem de drenaj Geberit SuperTube
Sistem de drenaj Geberit SuperTube

Drenaj optimizat hidraulic pentru cladiri inalte

Tehnologia Geberit SuperTube se bazeaza pe interactiunea perfecta a componentelor de sistem, permitand o instalatie de drenaj cu economie de spatiu in cladirile inalte. SuperTube elimina necesitatea unei conducte paralele de ventilatie si creeaza astfel mai mult loc pentru spatiul locuibil si util. Conductele de dimensiuni mai mici permit utilizarea unor camine pentru conducte mai mici. Conductele orizontale pot fi pozate pe o lungime de pana la 6 m fara panta, ceea ce permite o economie suplimentara de spatiu.

  • Mai mult spatiu locuibil si util
  • Proiectare simpla si instalare rapida
  • Diametre de teava mai mici si continue d110
  • Conducta de apa uzata de maximum 12 l/s
  • Nu sunt necesare conducte de ventilatie suplimentare
  • Conducte orizontale fara panta (pana la 6 m)
  • Instalare cu economie de spatiu.

Comparatia arata diferenta:

Cu Geberit SuperTube, capacitatea de scurgere este de 12 l/s. Aceasta tehnologie permite o conducta de drenaj continua cu dimensiunea conductei d110. In acest caz, se poate renunta la conducta de ventilatie. In plus, conductele orizontale pot fi pozate pe o lungime de pana la 6 m fara panta.

Sistem de drenaj Geberit SuperTube
Sistem de drenaj Geberit SuperTube

O conducta de drenaj conventionala atinge o capacitate de scurgere de 12,4 l/s cu dimensiunea conductei d160 si o conducta de ventilatie suplimentara d90.

Interactiunea perfecta

Debit in fitingul Geberit HDPE Sovent: generarea vartejului in debit.
Apa care se scurge este reglata in rotatie in fitingul Geberit HDPE Sovent.

Fiting Geberit HDPE SOVENT D110 - Curgere
Fiting Geberit HDPE SOVENT D110 - Curgere

Debit in Geberit HDPE BottomTurn: pastrarea coloanei de aer la schimbarea directiei.
In cotul Geberit HDPE Bottomturn, debitul circular este transformat intr-un debit stratificat.

Cot Geberit HDPE BOTTOMTURN - Curgere
Cot Geberit HDPE BOTTOMTURN - Curgere

Debit in cotul Geberit HDPE BackFlip: fara intreruperea coloanei de aer pe directie verticala.
In cotul Geberit HDPE BackFlip, debitul stratificat este transformat din nou intr-un debit circular.

Cot Geberit HDPE BACKFLIP - Curgere
Cot Geberit HDPE BACKFLIP - Curgere

Trei fitinguri fac diferenta decisiva

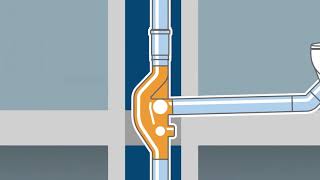

Fiting Geberit HDPE Sovent d110
Datorita geometriei optimizate a produsului, fitingul Geberit HDPE Sovent directioneaza apa in coloana verticala, o pune in rotatie si astfel o preseaza de peretele tevii. Debitul circular rezultat creeaza o coloana de aer stabila si continua in interior, ceea ce permite o capacitate de scurgere de 12 l/s.

Fiting Geberit HDPE SOVENT D110
Fiting Geberit HDPE SOVENT D110

Cot Geberit HDPE BottomTurn
Cu cotul Geberit HDPE BottomTurn, peretele de apa este intrerupt in timpul unei schimbari de directie si este transformat dintr-un debit circular intr-un debit stratificat, fara a intrerupe coloana de aer. Aceasta deviere duce la o pierdere de impulsuri semnificativ mai mica decat in cazul solutiilor conventionale.

Cot Geberit HDPE BOTTOMTURN
Cot Geberit HDPE BOTTOMTURN

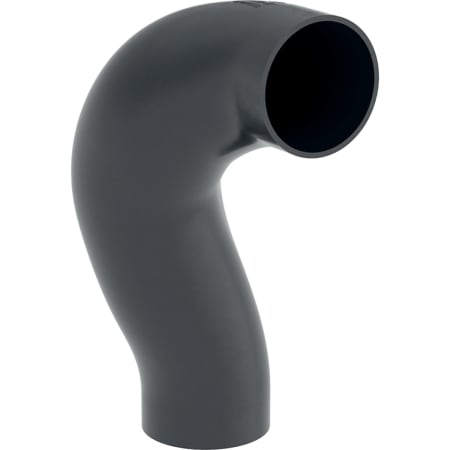

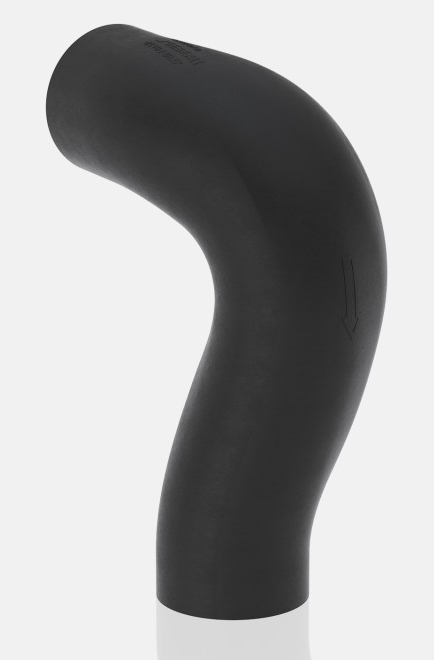

Cot Geberit HDPE BackFlip
Cotul Geberit HDPE BackFlip rasuceste apa care curge in debitul stratificat, astfel incat aceasta se scurge intr-un debit circular rotativ in conducta verticala. Coloana de aer interioara din coloana verticala este mentinuta.

Cot Geberit HDPE BACKFLIP
Cot Geberit HDPE BACKFLIP
