Geberit Srl

Instalatie pluviala Geberit Pluvia

Sistemul Geberit Pluvia, pentru drenajul apei de ploaie, ofera solutii pentru cladiri rezidentiale, industriale sau comerciale. Caracteristicile speciale ale sistemului Geberit Pluvia si performanta deosebita fac din acest sistem alegerea optima pentru suprafete mari. Sistemul ce se bazeaza pe vacuumul indus gravitational este compus din receptori de terasa, conducte si fitinguri din HDPE, un sistem ingenios de fixare si un suport tehnic complet. Prin actiunea de sifonare, Geberit Pluvia permite colectarea apelor de pe acoperis fara ca instalatia sa necesite o anumita panta in conducte.

  • instalare rapida
  • un nivel ridicat de economisire a materialelor
  • libertate de proiectare si utilizare optima a spatiului

Documente

Instalatie pluviala Geberit Pluvia - prezentare detaliata

Instalatie pluviala Geberit Pluvia

pdf 4.3 MB
prezentare detaliata

Sistemul de fixare Geberit Pluvia - prezentare detaliata

Sistemul de fixare Geberit Pluvia

pdf 1004.4 kB
prezentare detaliata

Manual Tehnic Geberit Pluvia - prezentare detaliata

Manual Tehnic Geberit Pluvia

pdf 9.5 MB
prezentare detaliata

Sisteme de drenaj Geberit - vedere frontala - detalii CAD

Sisteme de drenaj Geberit - vedere frontala

dwg 51.2 kB
detalii CAD

Sisteme de drenaj Geberit - plan - detalii CAD

Sisteme de drenaj Geberit - plan

dwg 27.8 kB
detalii CAD

Sisteme de drenaj Geberit - vedere laterala - detalii CAD

Sisteme de drenaj Geberit - vedere laterala

dwg 51.0 kB
detalii CAD

Geberit BIM plug-in (inregistrare necesara) - obiecte BIM

Geberit BIM plug-in (inregistrare necesara)

obiecte BIM


Nu gasiti ce ati cautat?

Cerere document

Mai putine conducte, mai multa performanta

Cu ajutorul sistemului cu presiune negativa Geberit Pluvia Geberit impune de decenii o serie de standarde in domeniul instalatiilor pluviale.

Geberit Pluvia
Instalatie pluviala Geberit Pluvia

Geberit Pluvia se recomanda din motive temeinice:

  • mai putini receptori de terasa datorita capacitatii ridicate de evacuare
  • mai multa flexibilitate in proiectare prin economisirea coloanelor verticale
  • utilizarea maxima a spatiului datorita conductelor orizontale fara panta.

Detalii atent gandite, calitatea superioara a componentelor si parteneriatul cu Geberit garanteaza siguranta, durata de utilizare si functionarea ireprosabila.

Cu tehnologia corecta lucrurile merg mai bine

Un singur sistem pornind de la acoperis pana la conexiunea conductelor subterane:
Componentele care se potrivesc perfect asigura faptul ca intregul sistem functioneaza ireprosabil. Detaliile sofisticate si un nivel destul de ridicat privind calitatea materialelor asigura fara indoiala durabilitatea, siguranta si functionarea fara intreruperi.

Geberit Pluvia
Instalatie pluviala Geberit Pluvia

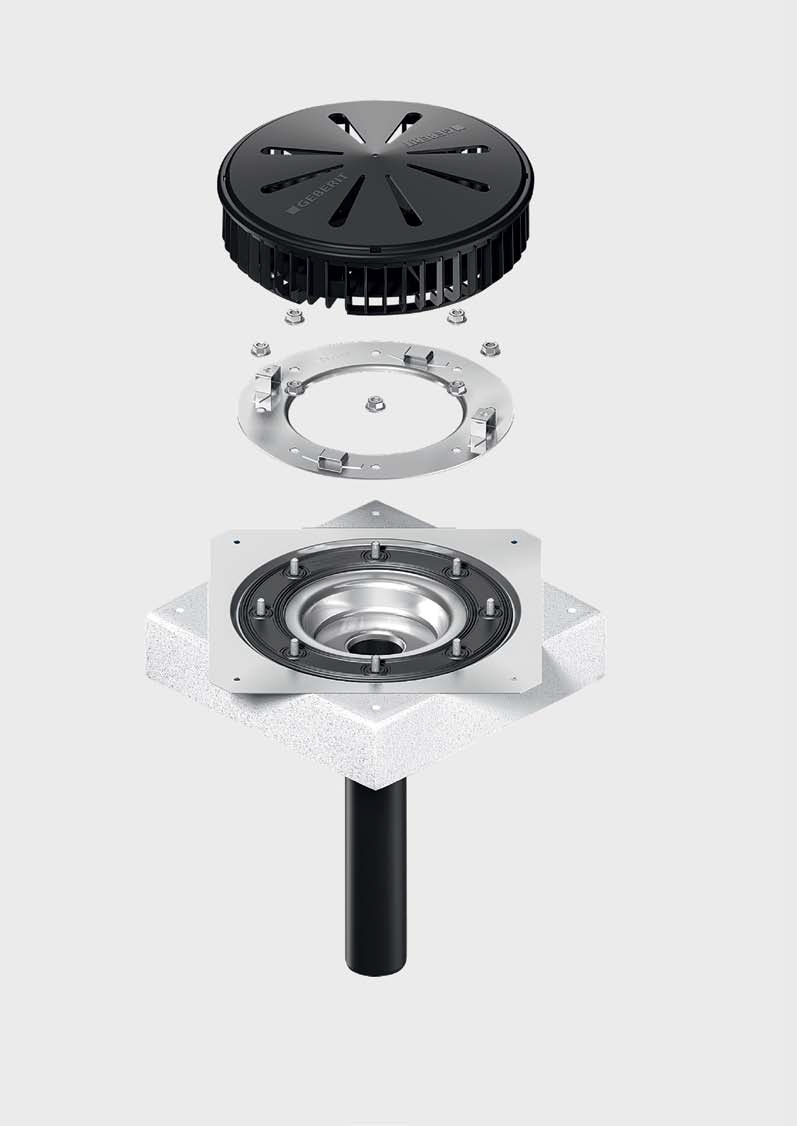

1. Receptorii de terasa Geberit Pluvia

  • izolatie fiabila cu flansa de etansare Geberit fabricata din EPDM
  • fiecare receptor de terasa este testat individual din fabrica privind etanseitatea
  • discul de functionare previne aspiratia aerului
  • etansarea mecanismului de blocare rotativ pentru o instalare facila
  • poate fi utilizat ca un sistem de preaplin de urgenta (cu kit de instalare).

2. Conducte Geberit fabricate din PE-HD

  • sistemul de conducte Geberit incercate si testate pentru o valoare ridicata a rezistentei
  • rezistenta maxima, zero coroziune
  • imbinare prin sudura, complet etansata
  • pot fi conectate prin intermediul unei suduri cap la cap sau cu cuplajele de electrofuziune.

3. Sistemul de fixare Geberit Pluvia

  • punctele de fixare sunt necesare la structura constructiei la fiecare 2,5 metri
  • poate fi instalat cu usurinta utilizand un ciocan, datorita penelor de intindere universale
  • ideal pentru acoperisuri usoare intrucat asupra structurii de instalare actioneaza doar forte slabe.

Adecvat pentru numeroase tipuri de acoperisuri

Sistem de drenare sifonic la acoperisuri pentru toate scenariile:
Datorita structurii modulare si a numeroaselor modele de receptori de terasa, sistemul Geberit Pluvia este adecvat pentru majoritatea situatiilor de instalare in cazul cladirilor si a acoperisurilor de mari dimensiuni. Accesoriile necesare sunt disponibile practic pentru toate aplicatiile si pot face sistemul extrem de flexibil.

Exemplul 1: Acoperis din beton cu folie bituminoasa de hidroizolatie pentru acoperis

Acoperis din beton cu folie bituminoasa de hidroizolatie pentru acoperis
Instalatie pluviala Geberit Pluvia

Geberit Pluvia prezinta o placa de contact care depaseste dimensiunile standard si, prin urmare, ajuta la un racord mai bun. Atat receptorul de terasa pentru folie, cat si receptorul de terasa pentru bitum sunt fixati direct pe structura acoperisului la fata locului.

Exemplul 2: Acoperis usor, izolat cu folie pentru acoperis si racord cu bariera Geberit impotriva vaporilor

Acoperis usor, izolat cu folie pentru acoperis si racord cu bariera Geberit impotriva vaporilor
Instalatie pluviala Geberit Pluvia

Acoperisurile usoare beneficiaza de o sarcina statica redusa datorita Geberit Pluvia. Instalarea se face prin intermediul unui racord cu flansa, ceea ce permite conductei cu racord lung sa depaseasca fara efort grosimile excesive ale izolatiei. Racordul cu bariera impotriva vaporilor Geberit poate fi utilizat atat pentru folii de hidroizolatie de tip PVC cat si pentru hidroizolatii din bitum.

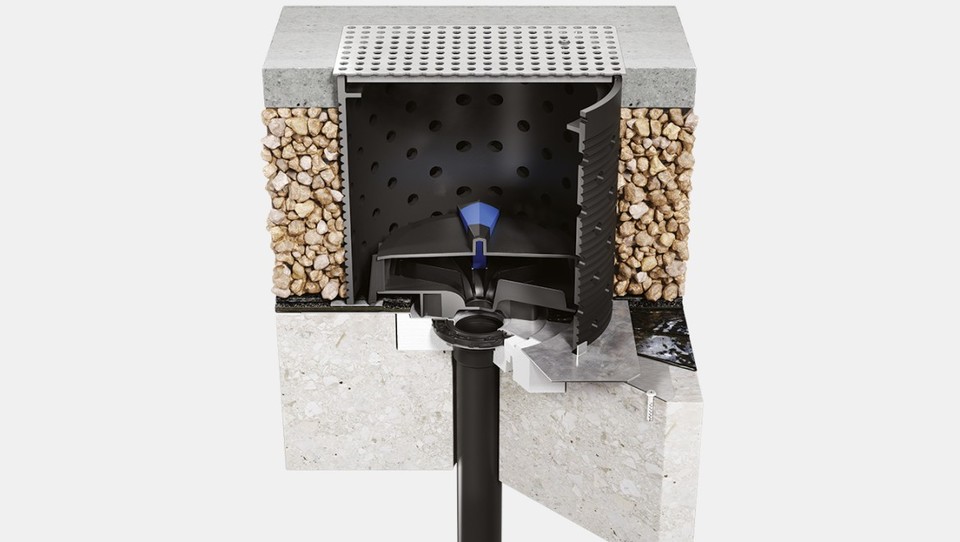

Exemplul 3: Acoperis portant din beton cu folie bituminoasa pentru acoperis

Acoperis portant din beton cu folie bituminoasa pentru acoperis
Instalatie pluviala Geberit Pluvia

Acoperisurile verzi si cele care sunt adecvate pentru o plimbare sau platforme de parcare sunt placute din punct de vedere estetic si extrem de utile. Astfel de acoperisuri pot fi implementate cu un set suplimentar. Setul suplimentar Geberit Pluvia poate fi reglat in inaltime conform configuratiei straturilor.

Exemplul 4: Acoperis cu jgheaburi de scurgere din otel

Acoperis cu jgheaburi de scurgere din otel
Instalatie pluviala Geberit Pluvia

Datorita design-ului compact, Geberit Pluvia este disponibil si pentru instalarea in jgheaburi de scurgere. In functie de materialul de fabricatie, sistemul poate fi instalat prin cositorire sau prin intermediul unei flanse.

Sistem de fixare Geberit Pluvia

Geberit Pluvia dispune de un sistem de fixare specific care poate fi atasat structurii unei cladiri in doar cativa pasi. Este nevoie doar de un punct de fixare folosit la fiecare 2,5 metri. Datorita faptului ca forta exercitata asupra structurii cladirii este foarte redusa, sistemul este flexibil de configurat si ideal pentru acoperisuri usoare.

Geberit Pluvia - Set de suporti de fixare

Geberit Pluvia - Set de suporti de fixare
Instalatie pluviala Geberit Pluvia

Setul de suporti Geberit Pluvia compus din doar cateva elemente creste atat siguranta cat si stabilitatea. Acesta reduce semnificativ riscul vibratiilor laterale sau a oscilatiilor cauzate de viteza mare a debitului apei de scurgere. Chiar si sistemele instalate precum si cele care functioneaza deja pot fi imbunatatite cu suporti.

Tipuri de utilizari:
La conductele cu diametre mai mari sau egale cu 90 mm , suportii sistemului de fixare Geberit Pluvia trebuie folositi in cazul unor inaltimi de suspendare mai mari de 60 cm (pentru diametrele d90-d125 ale conductelor) sau mai mari de 30 cm (pentru diametrele d160-d315 ale conductelor). Acest lucru reduce semnificativ vibratiile in situatii de instalare nefavorabile.

Distantele sunt definite dupa cum urmeaza:

  • o data la 10 m, montare alternanta stanga-dreapta de-a lungul conductei
  • pentru lungimi de conducta mai mari de 30 m, un suport este instalat o data la 30 m in lungul conductei la inceputul si la sfarsitul fiecarei sectiuni de conducta.
