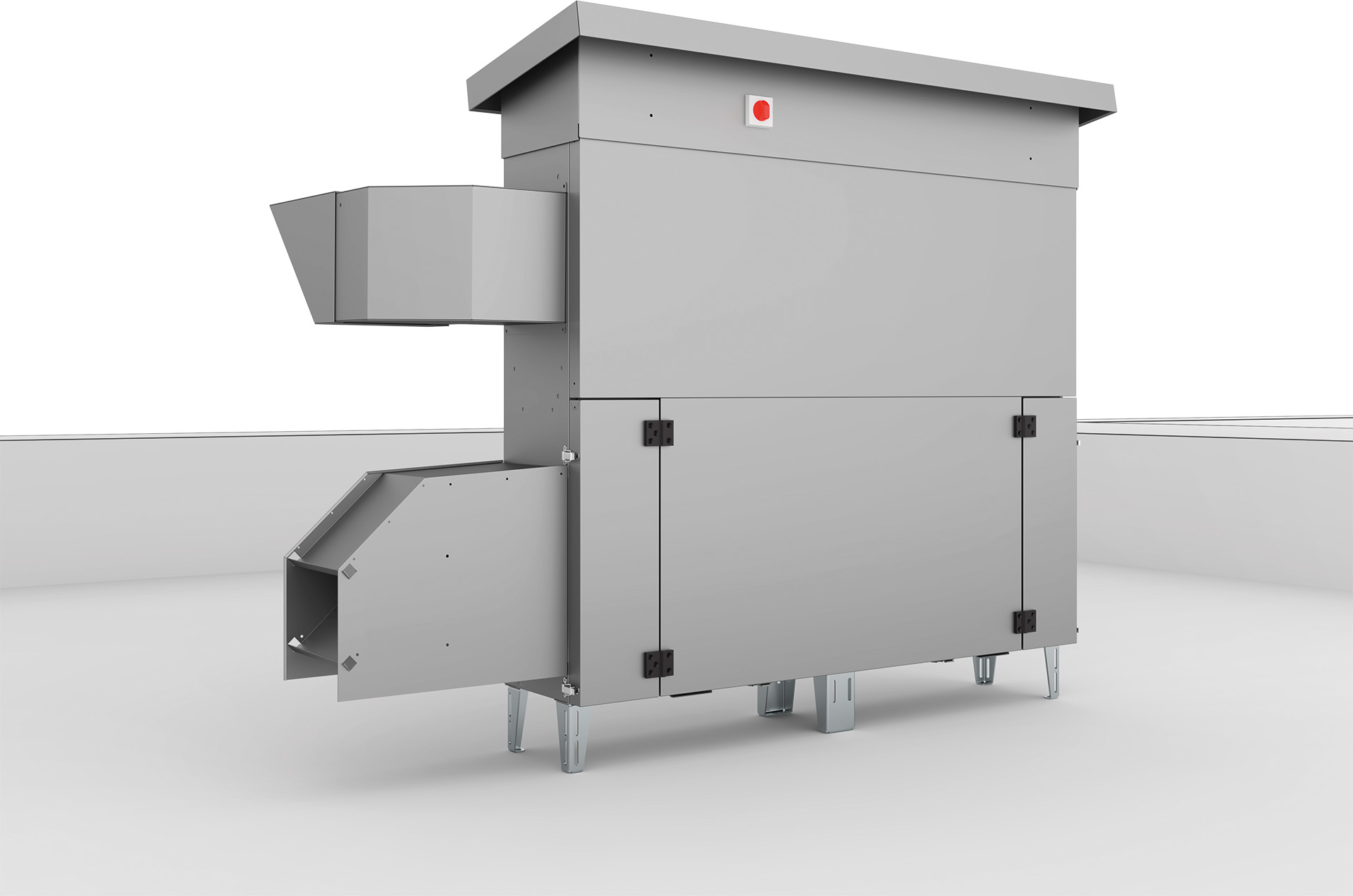

Unitatile DUPLEX Silent sunt unitati compacte de ventilatie cu recuperare de caldura, montaj exterior si cu un nivel de zgomot foarte mic. Unitatile sunt fabricate in doua dimensiuni: DUPLEX 1400 si 2400 Silent. DUPLEX Silent sunt proiectate pentru ventilatie in toate tipurile de cladiri civile si rezidentiale, unde se doreste un sistem performant din punct de vedere al zgomotului. Unitatile pot fi echipate optional cu un cadru de baza cu suporturi reglabile pentru alinierea corecta si au izolatoare de vibratii pentru a preveni transferul vibratiilor in structurile cladirii. Cadru de baza are un atenuator de zgomot pe partea de intrare si iesire pentru parametrii de presiune acustica excelenti. Optional pot fi montate atenuatoare de sunet exterioare.

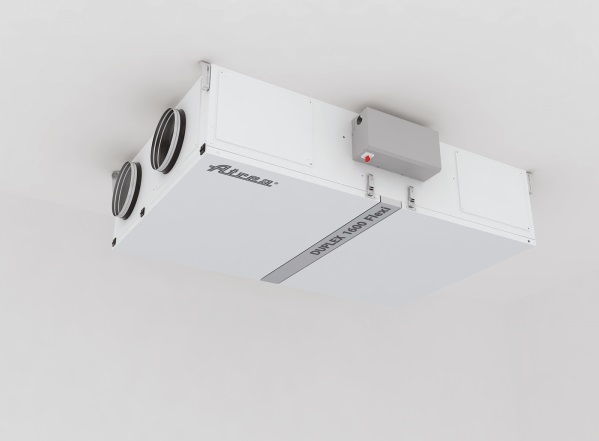

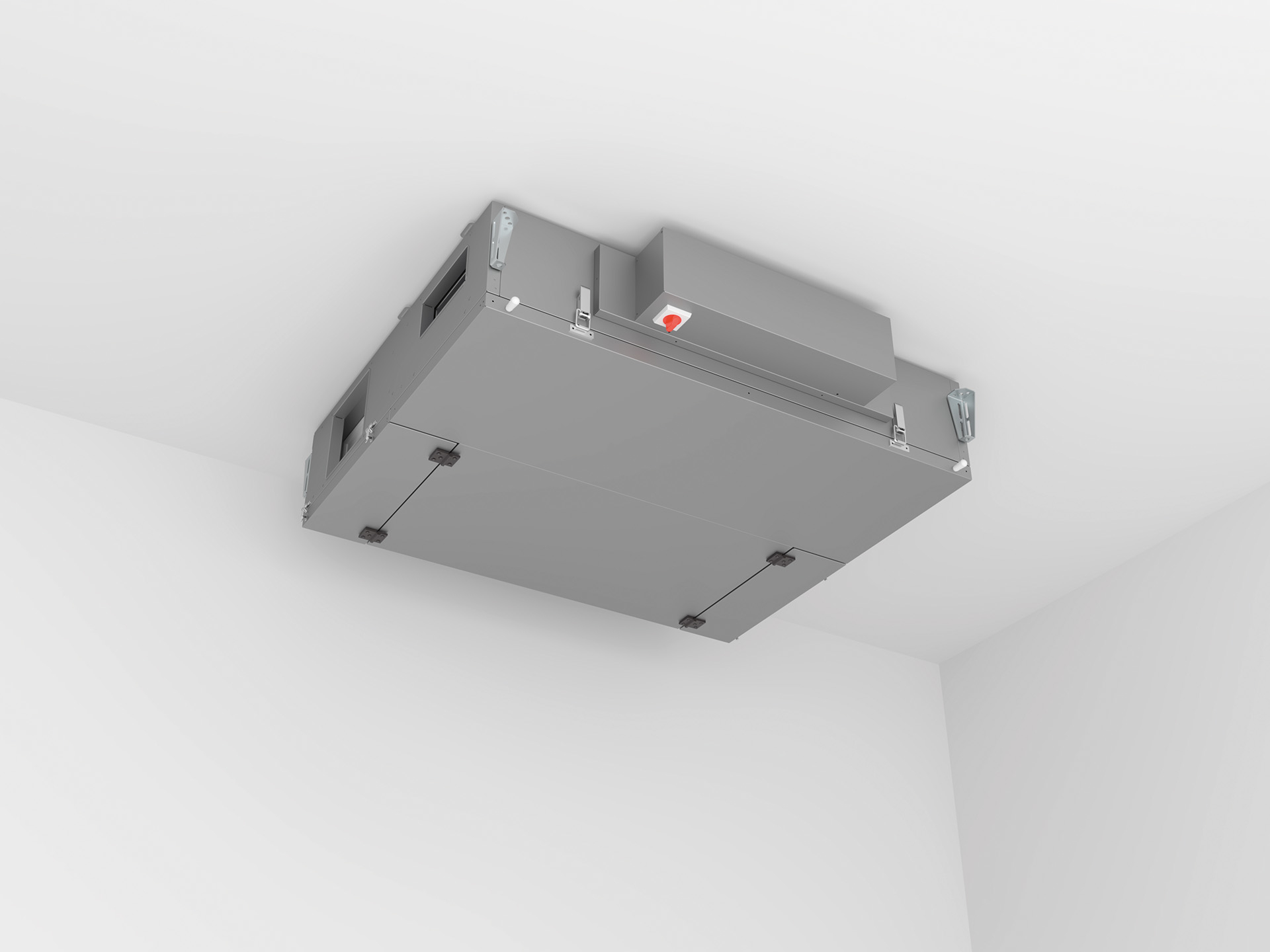

Unitatile Duplex Easy2 sunt concepute pentru a fi instalate fie sub tavan, fie pe perete, ceea ce inseamna ca se poate alege locatia optima in functie de nevoile si constrangerile spatiale. In fiecare unitate este un schimbator de caldura cu flux contracurent de inalta eficienta. Datorita acestui schimbator, se atinge o eficienta maxima de 92% in recuperarea caldurii din aerul furnizat. Acest lucru permite o functionare eficienta din punct de vedere energetic si o reducere a costurilor de incalzire si racire. Dimensiuni extraordinar de compacte, potrivite in special pentru montarea sub tavan, de doar 220 mm. Unitatile de ventilatie sunt foarte silentioase datorita constructiei de inalta calitate, cu izolatie termica, emitand foarte putin zgomot in mediul ambient. Unitatile sunt echipate cu filtre pentru aerul de intrare si de evacuare. Aceste filtre captureaza eficient praful, alergenii si impuritatile, asigurandu-se ca aerul pe care-l respirati este curat si sanatos.

Unitatile Duplex Inter au fost proiectate pentru interior asigurand o ventilatie echilibrata in salile de clasa, birouri cu plan deschis, institutii, restaurante, magazine, si oriunde in alte locuri unde este necesar sa se obtina un nivel de zgomot cat mai scazut posibil. Aceste unitati sunt caracteristice pentru eficienta ridicata a recuperatorului, nivele de zgomot foarte scazute si consum redus de energie.

Plafon de extractie si ventilatie este alcatuit dintr-o retea de conducte de extractie, colectare si alimentare cu aer proaspat. In varianta standard plafinul este prevazut cu tuburi fluorescente sau LED-uri pentru un iluminat integral al bucatariei. Solutie de plafoane de ventilatie si climatizare respecta reglementarile VDI 2052 in vigoare, privind ventilatia bucatariilor. Componentele tavanului fals sunt realizate din inox. Suprafata de compensare aer este confectionata dintr-un difuzor textil microperforat pentru zone de mari dimensiuni. Designul perfect si functia permit conectarea bucatariei cu zona restaurantului. Iluminarea se realizeaza cu tub fluorescent protejat impotriva umiditatii, cu un tavan fals transparent. SKV – in varianta standard conductele au un profil trapezoidal, partea inferioara convexa este realizata din inox de 1 mm grosime. TPV – in varianta standard, conductele au un profil triunghiular, componentele tavanului fals fiind realizate din inox de 1 mm grosime. Conductele de colectare sunt identite pentru SKV si TPV, acestea fiind realizate din inox alimentar cu imbinari etanse fara flansa, laturile avand deschideri etanse de inspectie si curatare.

Atrea FG36 este o pompa de caldura aer-aer cu tehnologie reversibila, cu functia de incalzire si racire aer prin intermediului agentului frigorific freon. Este o unitate monobloc montata in exterior, care vine racordata la o baterie DX aflata in recuperatorul de caldura Atrea. Agentul frigorific care trece prin bateria DX asigura incalzirea sau racirea aerului in functie de sezon. Comunicarea intre unitatea externa si recuperatorul de caldura se face prin modulul de automatizare CIM2, iar comanda si controlul unitatii exterioare este asigurata de sistemul de control RD5, integrat pe recuperatoarele de caldura Atrea.
