Esentiala pentru a asigura functionarea optima, siguranta si durabilitatea sistemului solar
O inspectie corecta, realizata periodic si cu instrumente adecvate, poate preveni pierderi de eficienta, defectiuni costisitoare si chiar riscuri de siguranta.
Cand trebuie realizata verificarea panourilor fotovoltaice?
- Dupa punerea in functiune: pentru a elimina orice defecte initiale
- La aparitia unei probleme: daca observati scaderi de eficienta sau defectiuni
- Periodic, conform specificatiilor producatorului: pentru a evita costuri suplimentare dupa expirarea garantiei
- La fiecare 2 ani: pentru a mentine eficienta optima a sistemului
- Conform cerintelor de asigurare: pentru a putea face reclamatii in caz de nevoie.
Lista de verificare pentru inspectia panourilor fotovoltaice
1. Inspectia vizuala a modulelor: verificati murdaria, deteriorarile, fisurile sau alte anomalii vizibile pe suprafata panourilor.
2. Verificarea functionala: testati modulele, invertorul si diodele de bypass pentru instalare corecta si identificarea „punctelor fierbinti” (zone cu temperatura anormala).
3. Verificarea dispozitivelor de siguranta: asigurati-va ca protectiile la supratensiune si dispozitivele de curent rezidual functioneaza corect.
4. Verificarea sistemului de asamblare si cablare: cautati deteriorari cauzate de intemperii, animale sau arsuri.
5. Verificarea si calibrarea contoarelor si a sistemului de stocare (daca exista).
6. Masurarea puterii sistemului.
7. Intretinerea sau curatarea sistemului.
Instrumente necesare pentru verificarea panourilor fotovoltaice
- Camera de termoviziune cu rezolutie inalta si lentile interschimbabile
- Instrumente de masurare electrica pentru curent, tensiune si rezistenta
- Piranometru pentru masurarea radiatiei solare.
Conditii ideale pentru inspectie
- Radiatie solara peste 500 W/m² (ideal peste 700 W/m²)
- Cer senin pentru a evita reflexiile nedorite
- Vant slab pentru a nu afecta gradientul termic
- Dimineata, cand temperatura aerului este mai scazuta, pentru un contrast termic mai bun.

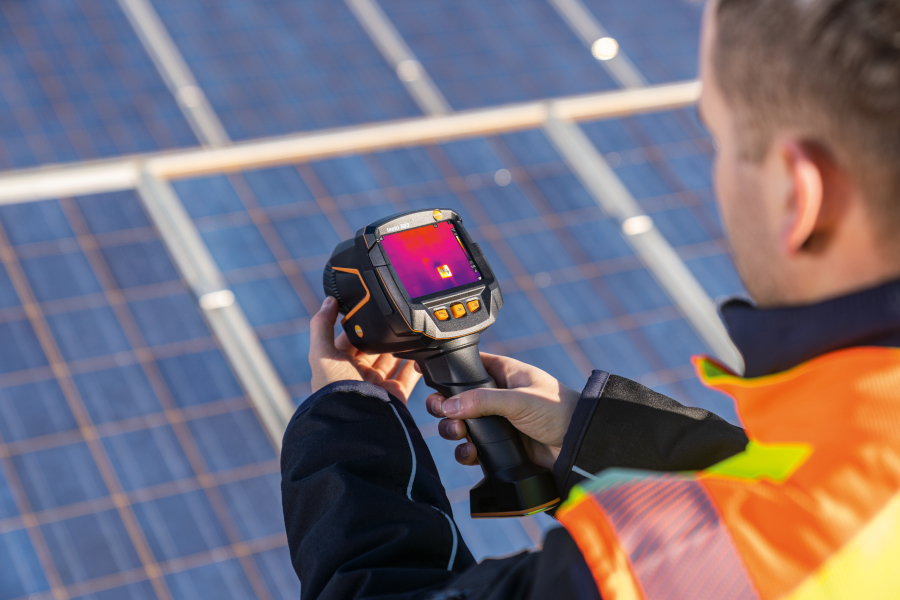

Pozitionarea camerei de termoviziune
- Unghi de vizualizare intre 5° si 60° pentru a evita autoreflectarea
- Distanta suficienta pentru a cuprinde o suprafata mare in imagine
- Rezolutie recomandata: minim 320 × 240 pixeli, ideal 640 × 480 pixeli.
Exemple defecte identificate prin termoviziune:
- Descriere: Incalzirea constanta a modulului comparativ cu celelalte module
- Defectiuni posibile: Modulul este in circuit deschis
- Cauza posibila: Modulul nu este conectat, cablul este uzat sau rupt.
- Descriere: Modulul prezinta incalzirea in linie a unui sir
- Defectiuni posibile: Scurtcircuit intr-un sir de celule
- Cauza posibila: Dioda bypass defecta, de exemplu dupa o furtuna.
- Descriere: „Model neregulat” in care celulele individuale semnificativ mai fierbinti sunt distribuite aleatoriu
- Defectiuni posibile: Intregul modul este scurtcircuitat
- Cauza posibila: Conectare incorecta sau toate diodele sunt defecte.
- Descriere: Doar o parte a celulei este semnificativ mai fierbinte
- Defectiuni posibile: Ruperea celulelor
- Cauza posibila: Deteriorare in timpul transportului sau instalarii sau alte influente mecanice externe.
- Descriere: Incalzire in anumite puncte sau incalzire neuniforma
- Defectiuni posibile: Fisura intr-o celula sau artefact
- Cauza posibila: Defect de fabricatie cu fisurarea celulei. Umbra, de exemplu, din cauza murdariei (excremente de la pasari etc.).
- Descriere: Incalzirea unei singure celule
- Defectiuni posibile: Nu este neaparat o defectiune
- Cauza posibila: Umbra sau celula defecta.
