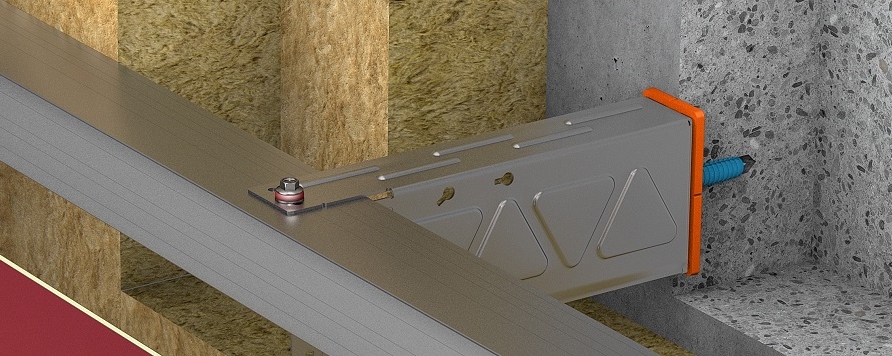

Montarea consolei de inox Ejot Crossfix® pentru fatade ventilate

Montarea consolei de inox Ejot Crossfix® pentru fatade ventilate

Grad ridicat de adaptabilitate si un coeficient scazut de transfer termic

Crossfix® face parte din urmatoarea generatie de console destinate sustinerii structurilor de fatade ventilate.

Noul sistem genereaza o veritabila revolutie pe acest segment, fiind primul astfel de element realizat din otel inoxidabil care poate fi folosit pentru suportul profilelor atat pe directie verticala, cat si orizontala.

Aceasta caracteristica deosebita duce la cresterea flexibilitatii operatiunilor de montaj, simplifica foarte mult procesul de asamblare si asigura economii importante de timp, respectiv scaderi ale costurilor de stocare.

Consola Crossfix®este executata din inox A2/A4/A5, garantand o reducere semnificativa a transmisiei termice a intregii structuri. Sistemul este format din consola propriu-zisa (cu lungimi de 40 mm - 400 mm si dimensiuni individualizate, la cerere), o tija speciala (power key) pentru optimizarea distributiei sarcinilor si un element din material plastic (Ejot Thermostop) pentru imbunatatirea coeficientului de transfer termic. Fixarea consolelor se efectueaza cu dibluri speciale de fatada EJOT, SDF, SDP pentru beton, caramida sau BCA.

Grad ridicat de adaptabilitate si un coeficient scazut de transfer termic

Consola este certificata in sistemul de case pasive PHI Darmstadt, fiind optimizat pentru preluarea sarcinilor prin analiza elementelor finite (FEM). Produsul constituie o solutie de tip „one-stop”, fiind un sistem complet, ce poate fi folosit la toate tipurile de aplicatii si care este insotit de informatii cuprinzatoare de asamblare si procesare.

Consola prezinta caracteristici de universalitate si adaptabilitate, datorita faptului ca se poate folosi pentru fixari verticale si orizontale, folosindu-se un singur surub inox pentru punctele fixe sau mobile. Procesul de montaj este simplu si rapid, iar costurile operationale sunt reduse datorita economiilor obtinute cu materialele si cu stocarea acestora.

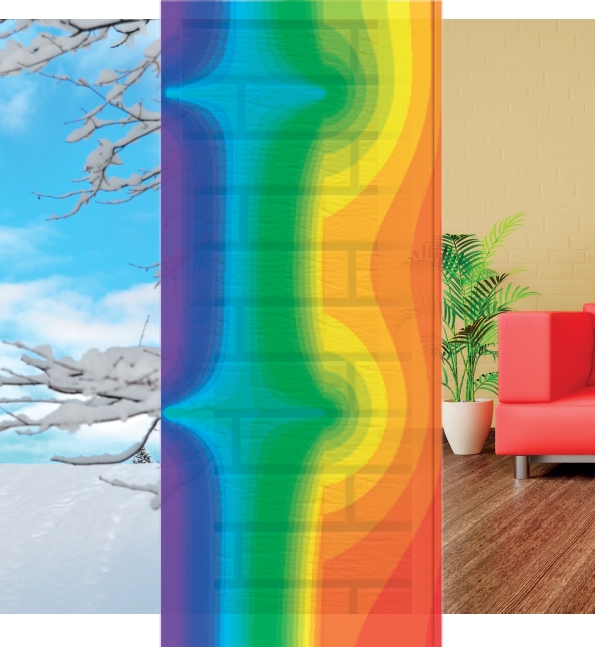

De asemenea, conductivitatea termica a materialului inox este mult mai mica in comparatie cu cea a aluminiului, respectiv a consolelor realizate din acest material (circa 13 W/mK fata de 160 - 220 W/mK). In planul sigurantei, avantajele majore sunt date de capacitatea deosebit de mare de a sustine incarcari statice, precum si de performanta imbunatatita in ceea ce priveste securitatea la incendiu.

Montarea consolei de inox Ejot Crossfix® pentru fatade ventilate - Montarea verticala a profilelor de sustinere: atasare in pozitie plutitoare, insuruband intr-un orificiu alungit
Montarea consolei de inox Ejot Crossfix® pentru fatade ventilate - Montarea verticala a profilelor de sustinere: atasare in pozitie plutitoare, insuruband intr-un orificiu alungit
Montarea verticala a profilelor de sustinere: atasare in pozitie plutitoare, insuruband intr-un orificiu alungit
Montarea consolei de inox Ejot Crossfix® pentru fatade ventilate - Montarea verticala a profilelor de sustinere: fixare in punct fix, insurubare intr-un orificiu de trecere
Montarea consolei de inox Ejot Crossfix® pentru fatade ventilate - Montarea verticala a profilelor de sustinere: fixare in punct fix, insurubare intr-un orificiu de trecere
Montarea verticala a profilelor de sustinere: fixare in punct fix, insurubare intr-un orificiu de trecere
Montarea consolei de inox Ejot Crossfix® pentru fatade ventilate - Montarea orizontala a profilelor de sustinere: atasare in pozitie plutitoare
Montarea consolei de inox Ejot Crossfix® pentru fatade ventilate - Montarea orizontala a profilelor de sustinere: atasare in pozitie plutitoare
Montarea orizontala a profilelor de sustinere: atasare in pozitie plutitoare
Montarea consolei de inox Ejot Crossfix® pentru fatade ventilate - Montare orizontala a profilelor de sustinere: fixare in punct fix, insurubare intr-un orificiu de trecere
Montarea consolei de inox Ejot Crossfix® pentru fatade ventilate - Montare orizontala a profilelor de sustinere: fixare in punct fix, insurubare intr-un orificiu de trecere
Montarea orizontala a profilelor de sustinere: fixare in punct fix, insurubare intr-un orificiu de trecere

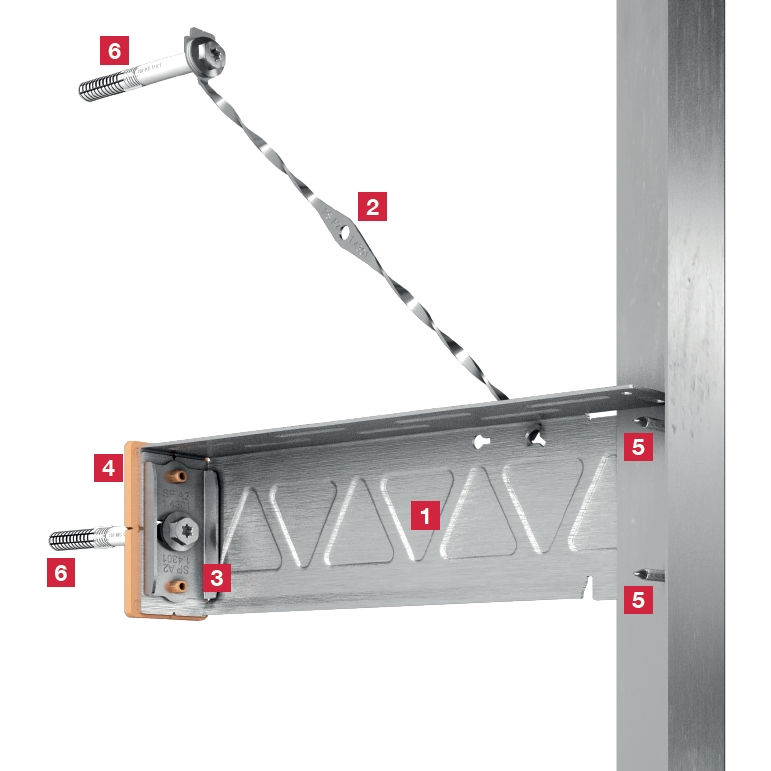

Ejot Crossfix®: Exemplu de configurare pentru montajul vertical

Montarea consolei de inox Ejot Crossfix® pentru fatade ventilate - Exemplu - Montarea verticala a profilelor de sustinere: fixare in punct fix, insurubare intr-un orificiu de trecere
Montarea consolei de inox Ejot Crossfix® pentru fatade ventilate - Exemplu - Montarea verticala a profilelor de sustinere: fixare in punct fix, insurubare intr-un orificiu de trecere
Montarea consolei de inox Ejot Crossfix® pentru fatade ventilate - Ejot Console
Montarea consolei de inox Ejot Crossfix® pentru fatade ventilate - Ejot Console
1. Ejot Crossfix®- Disponibil intre 40-400 mm lungime (lungimi mai mari disponibile la cerere)
Montarea consolei de inox Ejot Crossfix® pentru fatade ventilate - Ejot Power Key
Montarea consolei de inox Ejot Crossfix® pentru fatade ventilate - Ejot Power Key
2. Ejot Power Key - pentru o distributie imbunatatita a sarcinii
Montarea consolei de inox Ejot Crossfix® pentru fatade ventilate - Ejot Vario JT-6-2/5-5,0
Montarea consolei de inox Ejot Crossfix® pentru fatade ventilate - Ejot Vario JT-6-2/5-5,0
5. Ejot Vario JT-6-2/5-5,0 - Surub de absorbtie a vibratiilor pentru puncte fixe si glisante
Montarea consolei de inox Ejot Crossfix® pentru fatade ventilate - Ejot Befestiger
Montarea consolei de inox Ejot Crossfix® pentru fatade ventilate - Ejot Befestiger
6. Ejot Befestiger - Conform cerintelor statice
