HL Hutterer & Lechner GmbH

Sifon pentru dus HL541 Primus blue

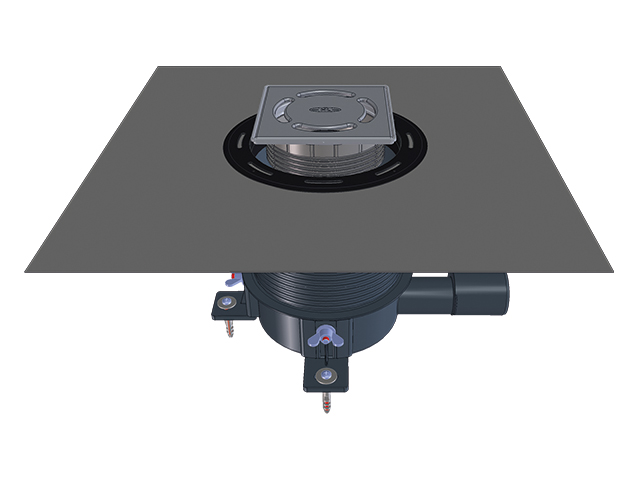

Sifon de dus ideal atat pentru renovare, cat si pentru constructii noi, cu o inaltime de instalare mult redusa, de numai 62 mm. Kit-ul de etansare inclus in set asigura o instalare usoara, fara a fi necesare alte scule si o conexiune sigura cu hidroizolatia. Obturatorul de miros cu garda hidraulica si suplimentar cu obturare mecanica a mirosului, permite accesul facil in vederea curatarii tevii de canalizare, ceea ce garanteaza utilizatorului o functionare normala si fara probleme a scurgerii pentru o perioada indelungata de timp.

  • inaltime de instalare: 62 mm pana la 230 mm
  • capacitate de scurgere: 0,5 l/s
  • dimensiunea capacului: 115 x 115 mm

Documente

Sifon pentru dus HL541 Primus blue - prezentare generala

prezentare generala

pdf 466.7 kB
Sifon pentru dus HL541 Primus blue

Sifon pentru dus HL540, HL541 - instructiuni de montaj

instructiuni de montaj

pdf 468.7 kB
Sifon pentru dus HL540, HL541

Sifon pentru dus HL541 Primus blue - detalii CAD

detalii CAD

dxf 5.1 MB
Sifon pentru dus HL541 Primus blue


Nu gasiti ce ati cautat?

Cerere document

Specificatii

debit de apa [l/s]

debit de apa [l/s]

0,5

dimensiune - inaltime [mm]

dimensiune - inaltime [mm]

62-230

dimensiuni - A×B [mm]

dimensiuni - A×B [mm]

115×115 (capacul)

domeniu de utilizare

domeniu de utilizare

scurgere dus

finisaj

finisaj

inox

material

material

PP/Edelstahl
Sifon pentru dus HL541 Primus blue
Sifon pentru dus HL541 Primus blue

Primus blue - Modul de functionare

Primus blue este un obturator de miros hibrid de la HL pentru dusuri si sifoane de pardoseala -functioneaza mecanic si hidraulic. Protejeaza de miros, indiferent daca este in presiune pozitiva sau negativa sau daca apa din interior se evapora.

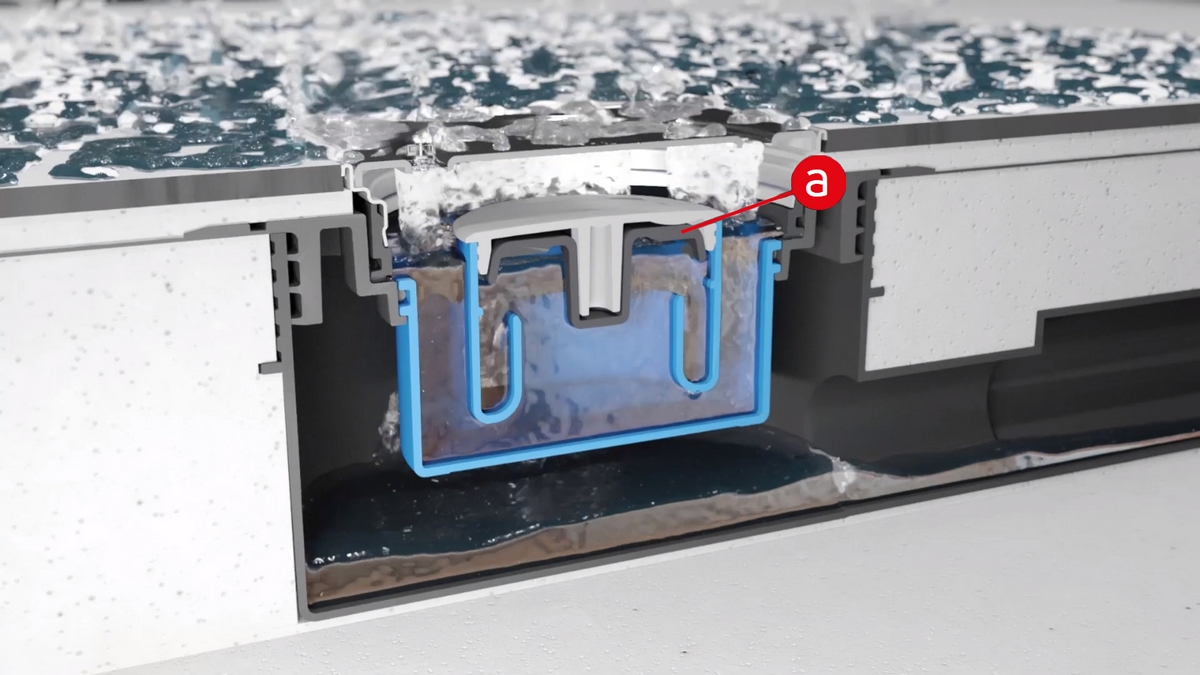

Atunci cand apa de pe pardoseala intra in obturatorul de miros, placa ventilului (a) este ridicata de presiunea apei.
Sifon pentru dus HL541 Primus blue
Atunci cand apa de pe pardoseala intra in obturatorul de miros, placa ventilului (a) este ridicata de presiunea apei.
Atunci cand placa ventilului (a) este deschisa, apa poate curge fara obstacole.
Sifon pentru dus HL541 Primus blue
Atunci cand placa ventilului (a) este deschisa, apa poate curge fara obstacole.
Cand apa nu mai intra in sifon, placa ventilului (a) inchide scaunul supapei, iar apa ce ramane in sifon asigura garda hidraulica a sifonului.
Sifon pentru dus HL541 Primus blue
Cand apa nu mai intra in sifon, placa ventilului (a) inchide scaunul supapei, iar apa ce ramane in sifon asigura garda hidraulica a sifonului.

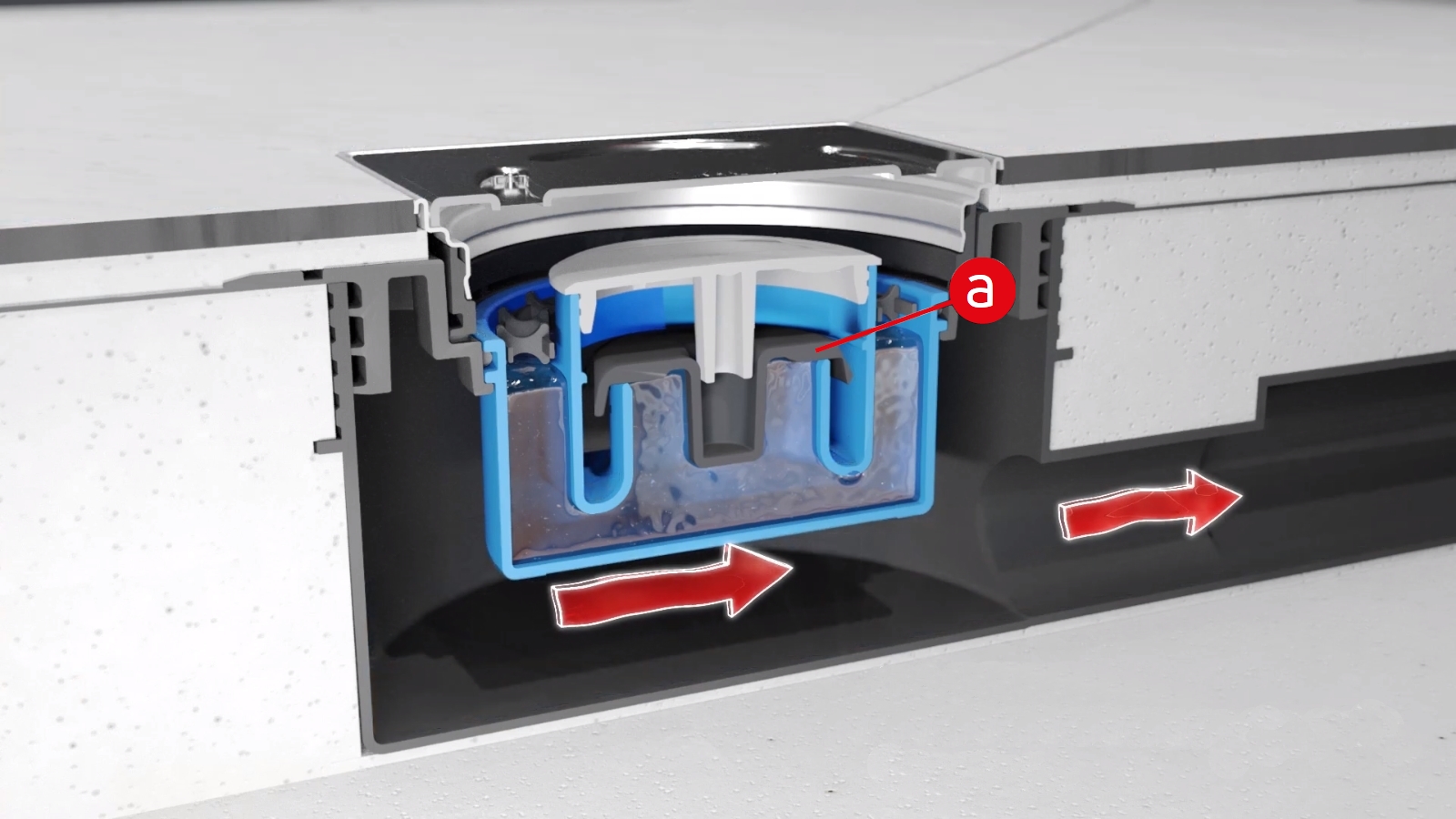

In cazul aparitiei unei presiuni negative pe teava de scurgere, garda hidraulica impreuna cu greutatea placii supapei (a) impiedica golirea sifonului.
Sifon pentru dus HL541 Primus blue
In cazul aparitiei unei presiuni negative pe teava de scurgere, garda hidraulica impreuna cu greutatea placii supapei (a) impiedica golirea sifonului.

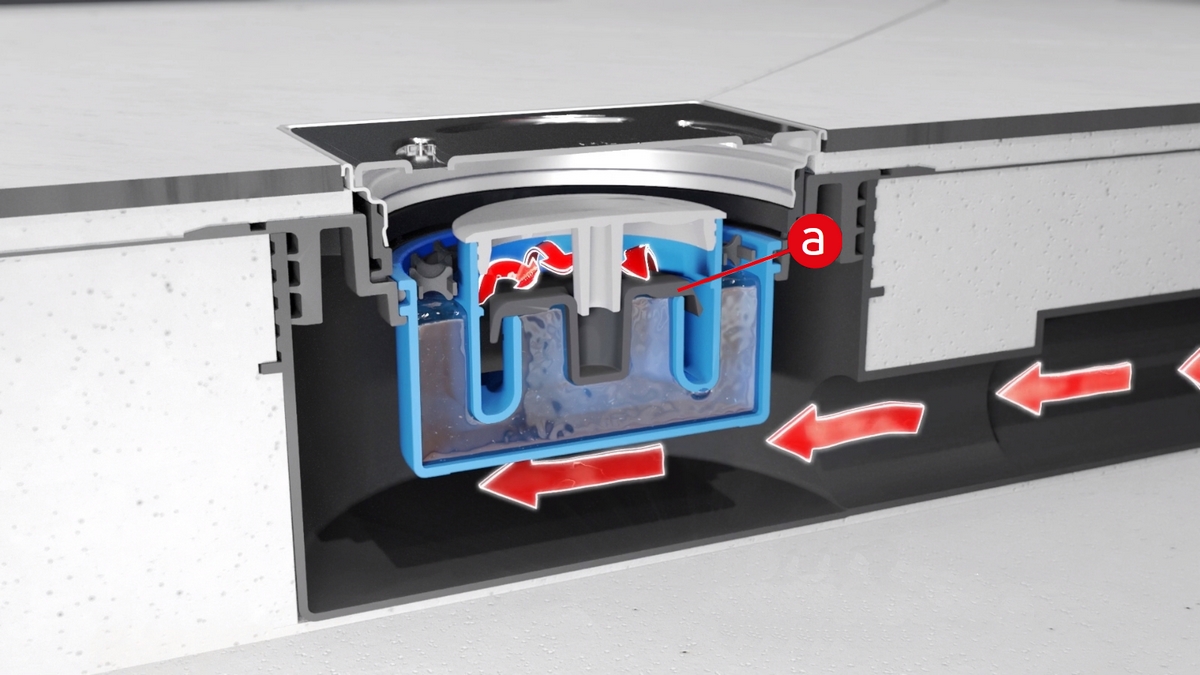

In cazul suprapresiunii pe teava de scurgere, placa ventilului (a) este presata pe scaunul supapei, impiedicand astfel evacuarea gazelor din canalizare. Un alt avantaj: protectie impotriva refluxului apei din sifon prin gratar.
Sifon pentru dus HL541 Primus blue
In cazul suprapresiunii pe teava de scurgere, placa ventilului (a) este presata pe scaunul supapei, impiedicand astfel evacuarea gazelor din canalizare. Un alt avantaj: protectie impotriva refluxului apei din sifon prin gratar.

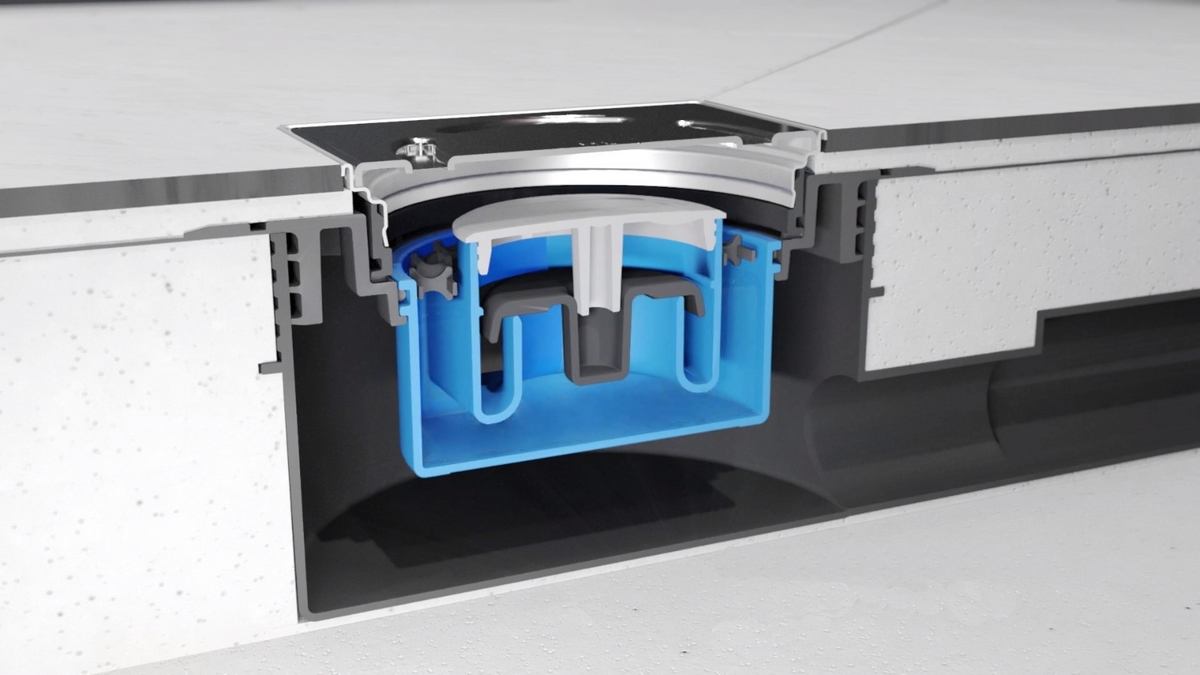

In cazul evaporarii apei ca urmare a unei perioade de neutilizare mai lunga sau datorita incalzirii din pardoseala, obturatorul de miros asigura protectia mecanica permanenta impotriva emanarii mirosului din canalizare.
Sifon pentru dus HL541 Primus blue
In cazul evaporarii apei ca urmare a unei perioade de neutilizare mai lunga sau datorita incalzirii din pardoseala, obturatorul de miros asigura protectia mecanica permanenta impotriva emanarii mirosului din canalizare.
