Sisteme de climatizare VRF Mitsubishi Electric la One Herastrau Towers - Bucuresti

One Herastrau Towers - Bucuresti

Continua trilogia One Herastrau

Provocarea

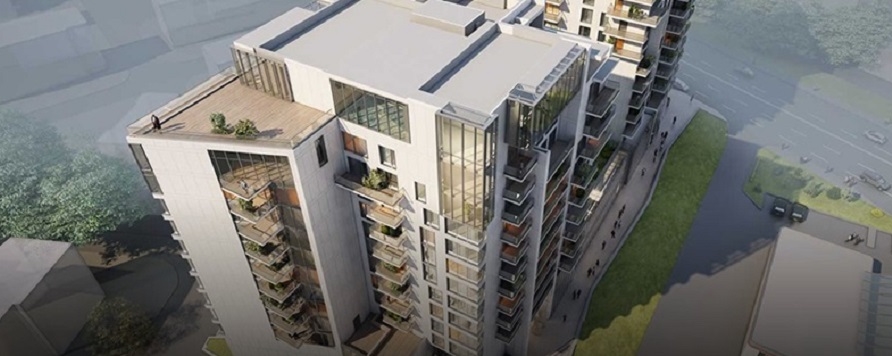

One Herastrau Towers continua trilogia One Herastrau cu 2 turnuri avand 148 de apartamente si 32.000 m², proiectat ca o poarta catre oras, cu turnurile sale ce ofera o priveliste panoramica asupra lacului Herastrau precum si a zonei de nord a orasului. Proiectul este unul cu destinatie mixta, ce include unitati rezidentiale si comerciale.

One Herastrau Towers - Bucuresti
One Herastrau Towers - Bucuresti

Constructia este menita sa fie un “upgrade” pentru intreaga zona, de vreme ce magazinele si serviciile disponibile la parter si la primul etaj al cladirilor vor servi nu numai rezidentii, dar si ceror care isi desfasoara activitatea in zona sau pur si simplu trec prin zona.

One Herastrau Towers - Bucuresti
One Herastrau Towers - Bucuresti

One Herastrau Towers va beneficia de un design elegant si contemporan cu finisaje de inalta calitate, vor avea 45 de metri inaltime si va fi compusa din trei zone: baza cladirilor si cele doua turnuri.

One Herastrau Towers - Bucuresti
One Herastrau Towers - Bucuresti

Baza unitatii va avea 5000 m² dedicati spatiilor comerciale si de birouri, ceea ce integreaza constructia in spatiul urban.
Zona este animata de o promenada comerciala, flancata de fatada de sticla de 8 metri, ceea ce marcheaza ideea de permeabilitate vizuala catre promenada si spatiul comercial. Promenada integreaza spatiile verzi, rampele, scarile si jardinierele, care absorb diferentele de nivel dintre strazile adiacente si accesurile catre unitatile locative.

Solutia

Dat fiind caracterul exclusivist al proiectului, confortul ocupantilor nu este negociabil. Suprafetele vitrate generoase confera lumina naturala fara compromis si eficienta energetica ridicata, cu aporturi de caldura reduse la minim. Pentru compensarea acestora si pentru a aduce aerul la temperatura de confort prevederea unor instalatii de climatizare a fost necesara.

One Herastrau Towers - Bucuresti
One Herastrau Towers - Bucuresti

Din punct de vedere arhitectural cerinta a fost pentru un caracter noninvaziv astfel pentru unitati interioare de tip duct, mascate de plafoane false, in detenta directa, de tip inverter, pentru eficienta ridicata, silentiozitate si dimensiuni reduse. Tot din ratiuni care tin de arhitectura si de confortul ocupantilor, unitatile exterioare au fost prevazute pe terasa. Astfel a fost necesara implementarea unei solutii VRF pentru a putea realiza traseele lungi de conducte necesare.

One Herastrau Towers - Bucuresti
One Herastrau Towers - Bucuresti
Sisteme instalate

Pentru a raspunde sarcinii de racire solicitate, totalizand 1860 kW, au fost necesare 48 de sisteme VRF, cu tot atatea unitati exterioare PUHY-P YKA & PURY-P YNW si 590 de unitati interioare de tip PEFY-P VMS1-E si PEFY-P VMA-E3, totul controlat utilizand controlere individuale PAC-YT52CRA si 14 controlere centralizate de tip EW-50, care sunt utilizate si pentru impartirea costurilor de exploatare pe apartamente, in functie de utilizare.

One Herastrau Towers - Bucuresti
One Herastrau Towers - Bucuresti
One Herastrau Towers - Bucuresti
One Herastrau Towers - Bucuresti

Avantajele unitatilor exterioare PUHY-P YKA:

1. Experienta de zeci de ani in VRF. Prima linie de produse a fost introdusa in 1984.

2. M-NET Power – in standard

One Herastrau Towers - Bucuresti
One Herastrau Towers - Bucuresti
One Herastrau Towers - Bucuresti
One Herastrau Towers - Bucuresti

Atunci cand un utilizator inchide disjunctorul pentru apartamentul sau, sistemul nu se opreste si nu intra in eroare, deoarece comunicarea sistemului si toate procesele frigorifice sunt realizate folosind conexiunea de control, indiferent de alimetarea de forta a unitatii interioare.

3. 52°C temperatura exterioara

One Herastrau Towers - Bucuresti
One Herastrau Towers - Bucuresti

Avand posibilitatea sa lucreze pana la 52°C temperatura exterioara, unitatile exterioare VRF Mitsubishi Electric ofera siguranta, in contextul incalzirii globale si schimbarilor climatice.

4. Unitati interioare compatibile intre generatiile de VRF

One Herastrau Towers - Bucuresti
One Herastrau Towers - Bucuresti

Ca principiu Mitsubishi Electric proiecteaza noile unitati interioare VRF pentru a fi compatibile cu sisteme mai vechi, fara a fi necesare schimbari de electronica sau software. Asta ofera linistea clientului ca si dupa mai bine de 10 ani poate gasi in portofoliul nostru de produse unitati interioare compatibile pentru eventuale inlocuiri.

5. Linie de exterioare Replace este disponibila in portofoliu

One Herastrau Towers - Bucuresti
One Herastrau Towers - Bucuresti
One Herastrau Towers - Bucuresti
One Herastrau Towers - Bucuresti

Linia Replace de unitati exterioare este proiectata sa fie compatibila cu generatiile precedente de unitati interioare, facand posibila reutilizarea conductelor, precum si a unitatilor interioare care sunt in stare buna de functionare.
Nu este necesara demontarea plafoanelor false si a niselor din pereti pentru a inlocui conductele si a legaturilor electrice. Avand o astfel de linie – de tip Replace este o garantie ca la sfarsitul vietii unitatilor exterioare, Mitsubishi Electric va avea unitati compatibile cu sisteme vechi, pentru a maximiza astfel durata de utilizare a intalatiei.

6. Compresoare de talie mare utilizate la turatie redusa

One Herastrau Towers - Bucuresti
One Herastrau Towers - Bucuresti

Mitsubishi Electric pretuieste relatia cu clientii si intelege sa ofere nivele superioare de fiabilitate, pe care le obtine proiectand de la inceput echipamentele pentru a avea un nivel de uzura redus in timp. Unitatile noastre exterioare VRF dispun de compresoare dimensionate pentru frecari reduse, pentru obtinerea carora sunt necesare turatii reduse, ceea ce conduce a utilizarea unor compresoare de talie mare.

In plus fata de PUHY-P YKA linia PURY-P YNW aduce urmatoarele avantaje:

7. Linia R2 de la Mitsubishi Electric este singura la nivel mondial ce realizeaza recuperare de caldura folosind distributia pe 2 conducte.

One Herastrau Towers - Bucuresti
One Herastrau Towers - Bucuresti

Avantajele acestei tehnologii sunt numeroase:

  • Pentru dezvoltator – costul de instalare este mai redus
  • Pentru instalator - sunt necesare mai putine suduri, instalarea este mai facila si dureaza mult mai putin
  • Pentru utilizatori – deoarece cutiile de distributie sunt pozitionate in spatiile comune, zgomotul la nivelul spatiilor de locuit este redus
  • Pentru tehnicienii de service – numarul mic de suduri fac ca posibilitatile de pierderi de refrigerant sa fie mult mai mici, iar concentrarea sudurilor pe distribuitor ofera acces facil pentru service
  • Pentru proprietari si administratori – fiabilitate ridicata si minimizarea timpilor de intrerupere a functionarii.

8. Incalzire continua

One Herastrau Towers - Bucuresti
One Herastrau Towers - Bucuresti

Unitatile exterioare R2 vor permite functionarea continua in modul de incalzire, schimbul de caldura dintre freon si aer realizandu-se utilizand 2 schimbatoare distincte de caldura, fiecare dintre ele imbracand doua laturi ale unitatii, fara suprapunere. Astfel cele doua schimbatoare vor putea fi degivrate alternativ, fara traversarea condensului pe suprafata celuilalt schimbator.

9. Preincalzire inaintea degivrarii

One Herastrau Towers - Bucuresti
One Herastrau Towers - Bucuresti

Functia de preincalzire inaintea degivrarii permite cresterea temperaturii aerului din camera inaintea unui ciclu de degivrare, ceea ce contribuie la mentinerea confortului ocupantilor.

One Herastrau Towers - Bucuresti
One Herastrau Towers - Bucuresti

Avantajele unitatilor interioare duct:

  1. Presiune sonora maxima pentru cele mai multe unitati instalate la One Herastrau Towers 28 dB(A), iar pentru unitatile cele mai mari 35 dB(A).
  2. Inaltime redusa – doar 200 mm pentru PEFY-P VMS1-E si 250 mm pentru PEFY-P VMA-E3
  3. Presiune statica selectabila 5-15-25-50 Pa pentru PEFY-P VMS1-E si 35-50-70-100-150 Pa pentru PEFY-P VMA-E3
  4. Semnal indicator de filtre murdare - Utilizarea filtrelor este monitorizata pentru a indica necesitatea mentenantei.
  5. Ventilator automat - Viteza ventilatorului este ajustata automat pentru a mentine nivelul de confort solicitat.
  6. Timer - Functii de temporizare anuale, saptamanale, zilnice sau simplificate pot fi utilizate pentru porni si a opri unitatea dupa cum se doreste.
  7. Auto restart - Functia de auto restart pentru unitati interioare, dupa o intrerupere a alimentarii electrice, minimizeaza intreruperea functionarii sistemului pentru a mentine nivelul de confort termic in spatiile climatizate. Aceasta functie trebuie sa fie activata deoarece echipamentul vine livrat cu aceasta functie inactiva. Pot fi setate doua configuratii: se repornesc doar unitatile care erau pornite la momentul intreruperii alimentarii electrice sau se pot reporni toate unitatile indiferent daca au fost pornite sau nu anterior.
  8. Compensare pentru stratificare - Functia de compensare a stratificarii in modul de incalzire este implementata prin ajustarea valorii citite de sonda de temperatura a unitatii interne, pentru a obtine o valoare care reflecta mai fidel temperatura reala din spatiul conditionat. O compensare de -4°C este aplicata astfel incat, in cazul in care sonda de teperatura masoara de exemplu 24°C, sistemul de control va afisa valoarea de 20°, care va reflecta mai fidel temperatura reala ambientala. Sistemul de control va folosi astfel valoare de 20°C pentru a calcula puterea termica necesara in camera. Aceasta functie vine activata din fabrica si poate fi dezactivata la cerere.
  9. Autodiagnoza - Functia de autodiagnoza face identificarea si corectarea problemelor mai usoara, inregistrand un istoric al erorilor.



Distributor: Romstal Imex Srl.

Dezvoltator: One United Properties.
