Cupole luminatoare si trape de fum VELUX Commercial

Cupolele luminatoare VELUX Commercial, din plastic, reprezinta solutia ideala pentru a asigura cladirilor industriale suficienta lumina naturala si aer proaspat prin acoperisul cu panta mica. Datorita modului constructiv, acest fapt nu poate fi adesea realizat doar prin fatada.

Cupolele luminoase VELUX Commercial se caracterizeaza prin robustetea ridicata, durabilitatea indelungata si, prin urmare, eficienta crescuta. Acest lucru este posibil datorita fixarii mecanice tipice, VELUX Commercial, a vitrajului cupolei luminatoare pe cadrul ventilatorului sau direct pe soclu. Dotarile standard, cum ar fi sistemele de conexiune pentru etansarea acoperisului, asigura o instalare sigura si eficienta, in diferite structuri de acoperis.

Gamale de cupole luminatoare impresioneaza, de asemenea, printr-o mare varietate de forme si dimensiuni, precum si prin variantele de vitraj. Fiind completate cu o gama larga de socluri si accesorii, cupolele luminatoare VELUX Commercial pot fi configurate pentru aproape orice domeniu de utilizare. Astfel pot fi indeplinite simplu cerintele individuale privind produsul, referitoare la functionare si configuratie. Acestea includ, de exemplu, proprietati excelente de termoizolatie, precum si posibilitatea de utilizare pentru ventilatie si evacuare a fumului si a caldurii. In functie de varianta si echiparea cu accesorii, acestea indeplinesc functii suplimentare, cum ar fi protectia contra caderii, caldurii, soarelui, loviturilor sau grindinei.

Toate cupolele luminatoare corespund standardului ridicat al declaratiei de conformitate CE.

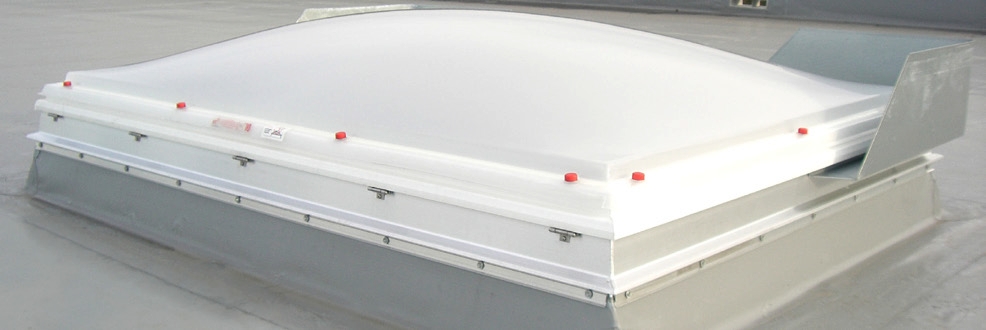

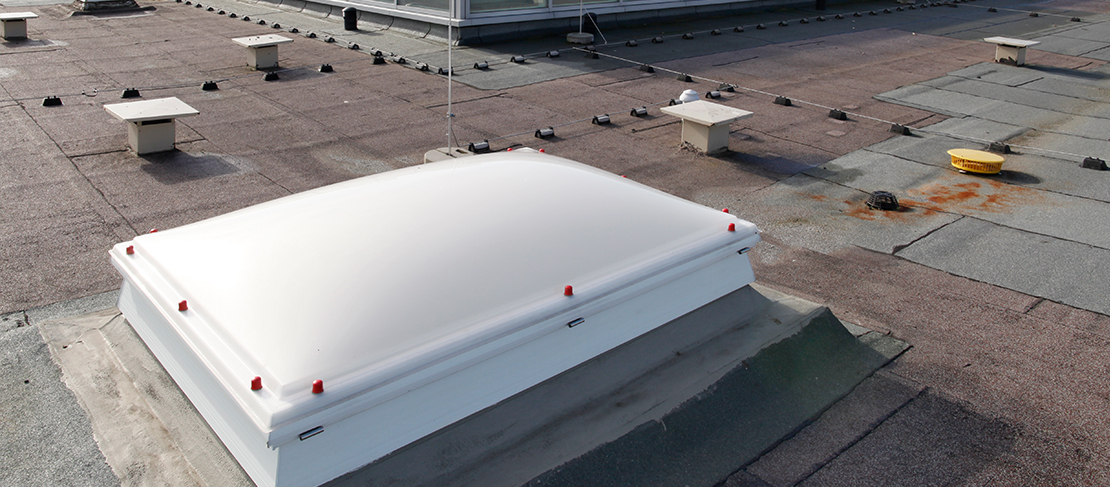

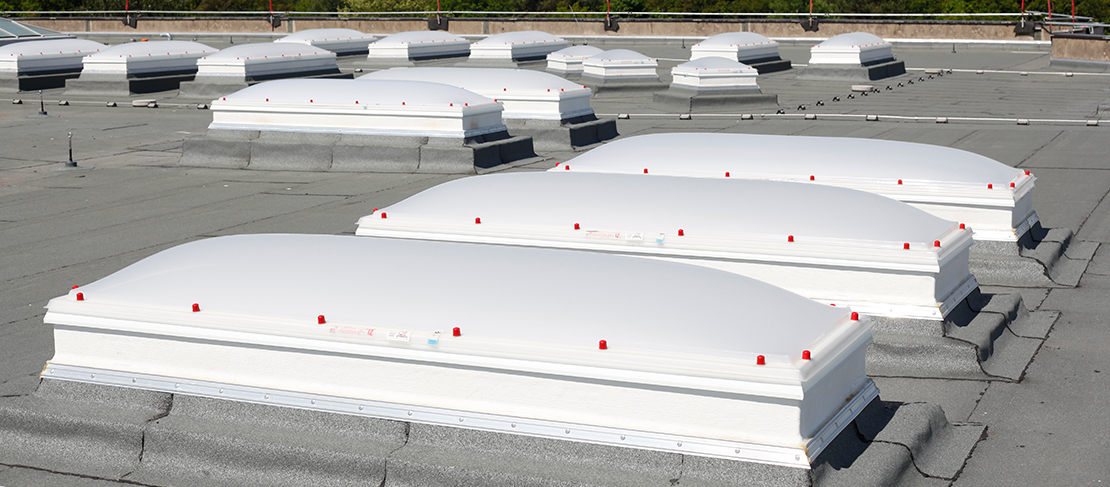

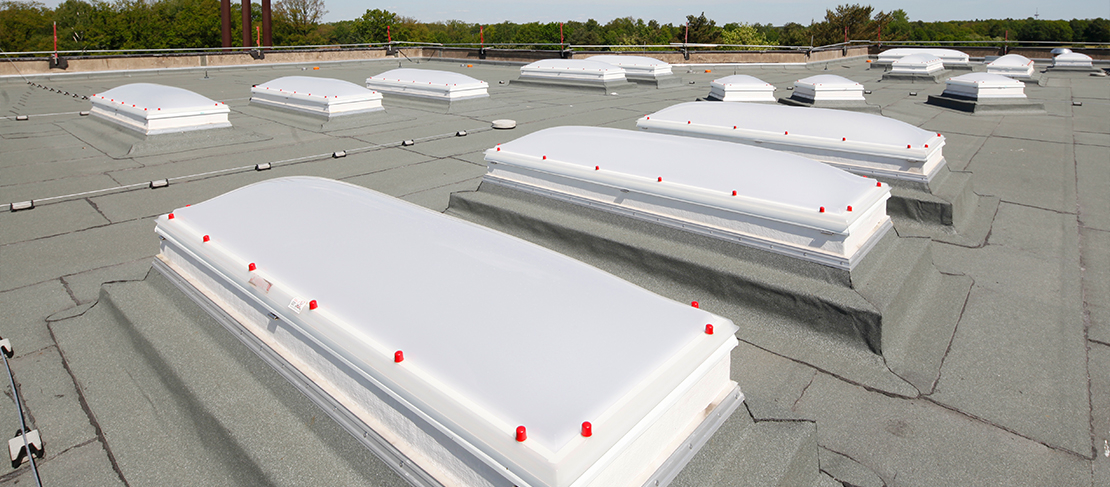

Cupole luminatoare standard VELUX Commercial: Cupola luminatoare TOP-90

Gama de cupole luminatoare standard VELUX Commercial contine cupolele luminatoare testate TOP-90. Printre altele, acestea pot fi utilizate pe acoperisuri industriale cu panta mica, pentru iluminarea naturala, ventilatie si/sau extragerea fumului si a caldurii.
Gama standard impresioneaza printr-o varietate mare de marimi, forme si tipuri de material. Astfel, puteti alege intre sectiuni in plan patrate, dreptunghiulare si rotunde, dar si variante curbate, piramidale sau de emisfera. Echipate cu vitraj din plastic opal sau clar, la alegere, pot constitui un accent arhitectural acoperisului cu panta mica.
Alegeti produsul potrivit pentru dumneavoastra dintre variantele cu 2 sau 3 straturi, cu diferite forme. Cupolele luminatoare se potrivesc la toate tipurile de socluri VELUX Commercial si la aproape toate soclurile altor producatori. Acestea sunt livrabile in marimi de 60 ⨯ 60 cm pana la 270 ⨯ 270 cm si diametre de pana la 270 cm.

Galerie

Se potrivesc la toate tipurile de sisteme de soclu si pe aproape toate sistemele de soclu ale altor producatori.

• Cu posibilitate de ventilatie cu o rama de ventilatie si mecanism de deschidere suplimentare
• Cu posibilitate de utilizare ca trape de evacuare a fumului si a caldurii cu diferitele mecanisme de deschidere FIREJET® verificat conform DIN EN 12101-2
• Clasa de protectie contra incendiului: E, inflamabil normal conform EN 13501-1

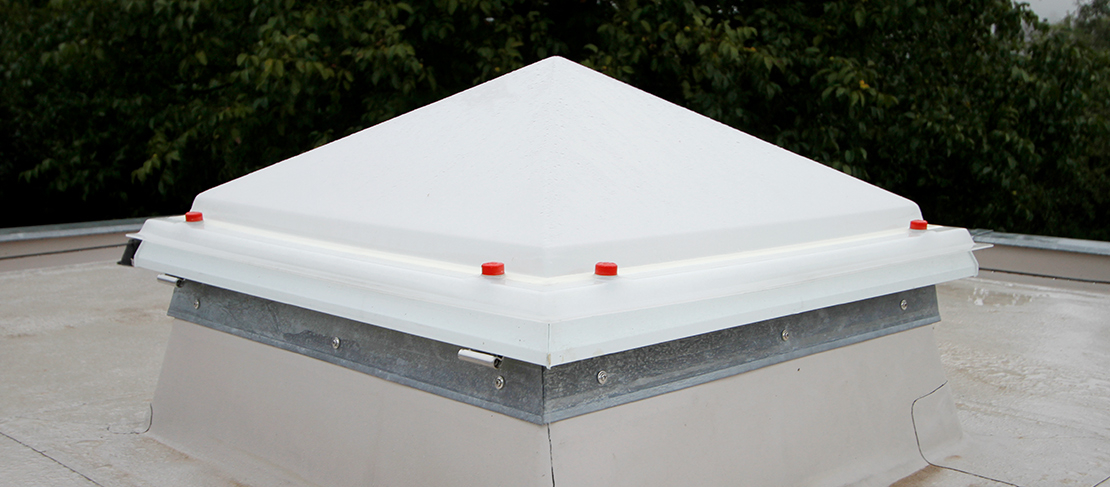

• Forme speciale: piramida, forma rotunda plata, forma rotunda semisferica.

Galerie

Galerie

Galerie

Coeficient de transmisie termica:

2 straturi:

• Valoarea U = 2,7 W/m²K conf. DIN EN 1873:20061/DIN 4108-4
• Ut = 3,0 W/m²K conf. DIN EN 1873:20142
• Urcref300 = 1,76 W/m²K conf. DIN EN 1873:20143.

3 straturi:

• Valoarea U = 1,8 W/m²K conf. DIN EN 1873:20061/DIN 4108-4
• Ut = 2,0 W/m²K conf. DIN EN 1873:20142
• Urcref300 = 1,39 W/m²K conf. DIN EN 1873:20143.

4 straturi:

• Valoarea U = 1,5 W/m²K conf. DIN EN 1873:20061
• Ut = 1,5 W/m²K conf. DIN EN 1873:20142
• Urc, ref300 = 1,21 W/m2K conf. DIN EN 1873:20143.

Transmiterea luminii TL:

• 2 straturi opal: ≥ 74%; clar: 86%
• 3 straturi opal: ≥ 69%; clar: 81%
• 4 straturi opal: ≥ 65%; clar: 75%.

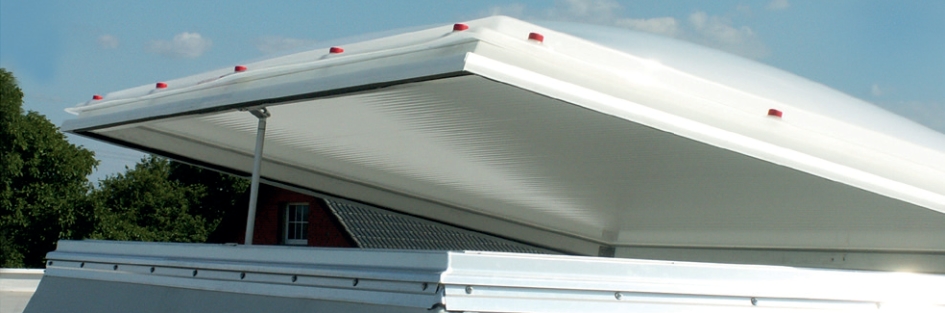

Gama de cupole luminatoare eficiente energetic: Cupola luminatoare TOP-90 PLUS

Plusul de eficienta energetica pentru acoperisul plat

Pe langa functiile de baza, cum ar fi iluminarea, ventilatia si evacuarea fumului, sistemele de iluminare naturala trebuie sa indeplineasca cerintele in crestere privind eficienta energetica si rentabilitatea.
Cupolele luminatoare VELUX Commercial eficiente energetic reprezinta solutia ideala daca acoperisul industrial cu panta mica necesita un plus de termoizolatie. Spre exemplu, acestea indeplinesc fara probleme cerintele crescute, in anul 2016, ale Regulamentului privind economiile de energie si ofera astfel un potential crescut de economie de energie. Cupolele exista ca varianta de vitrare opal sau ca versiune clara. Suplimentar, cupolele luminatoare eficiente energetic se evidentiaza printr-o fonoizolatie ridicata.
In combinatie cu accesoriile corespunzatoare, cupolele luminatoare pot fi echipate pentru aplicatii de confort, ca de exemplu alimentarea cu aer proaspat sau umbrire. Pentru un confort sporit este posibila conectarea la sistemul de comanda SMARTCONTROL cu telecomanda radio. Este de asemenea posibila varianta ca evacuare a fumului pentru o protectie preventiva contra incendiilor.

Galerie

Astfel: Chiar si cupola luminatoare standard TOP-90 poate fi post-echipata intr-o varianta eficienta energetic.

Galerie

Variante speciale TOP-90 si TOP-90 PLUS

Cupole luminatoare Velux Commercial cu protectie contra caldurii: Cupole luminatoare HEATSTOP

Pentru o protectie eficienta impotriva caldurii, VELUX Commercial ofera o solutie potrivita prin varianta HEATSTOP cu 3 si 4 straturi. Aceasta cupola luminatoare are stratul exterior din PLEXIGLAS® HEATSTOP cu acoperire coextrudata si reflectoare de infrarosii pentru reducerea incalzirii spatiilor interioare prin radiatia solara. In felul acesta se asigura in orice moment o protectie eficienta contra razelor solare si o reducere puternica a radiatiei termice.

Galerie

Vitrajul exterior din PLEXIGLAS® HEATSTOP de inalta calitate protejeaza optim acest luminator impotriva unei posibile supraincalziri prin radiatia solara. In acelasi timp, datorita gamei extinse de accesorii, se poate realiza o ventilatie naturala folosind mecanisme de deschidere adecvate. Aveti de asemenea posibilitatea sa utilizati cupola luminatoare ca trapa de evacuare a fumului si a caldurii. Indiferent de cerinte, cu HEATSTOP modular, extensibil, aveti intotdeauna produsul potrivit pentru acoperisul industrial plat.
In acelasi timp, aceasta cupola luminatoare este un accent arhitectural, atat pentru constructii noi, cat si pentru modernizare la renovare.

• Protectie solara prin stratul exterior din PLEXIGLAS® HEATSTOP
• Clasa de protectie contra incendiului: E, inflamabil normal conform EN 13501-1.

Cupole luminatoare VELUX Commercial cu protectie contra loviturilor: Cupolele luminatoare SUPER-TOP

Cupolele luminatoare SUPER-TOP ofera un plus de siguranta la influentele exterioare puternice. Datorita unei vitrari din policarbonat a stratului exterior, se deosebesc inainte de toate printr-o rezistenta crescuta la solicitarile exterioare. In felul acesta, cupola luminatoare este bine protejata si contra vandalizarii.

Galerie

Cupolele luminatoare sunt foarte bine protejate si in caz de grindina. Acestea sunt certificate cu HW5 (cea mai mare rezistenta) pentru etanseitatea la apa si partea mecanica. Suplimentar, cupolele sunt testate si aprobate de asociatia profesionala conform GS-BAU 18 ca fiind sigure impotriva caderii si asigura munca in siguranta pe acoperisul industrial cu panta mica. In acest fel, cu ajutorul unei cupole luminatoare asigurati simultan o protectie pentru cladire si pentru persoanele de pe acoperis.
Aceasta varianta de cupola luminatoare este disponibila suplimentar in varianta PLUS si poate avea o forma piramidala sau rotunda. Cu ajutorul unor accesorii corespunzatoare este posibila utilizarea ca instalatie de evacuare a fumului si caldurii sau pentru o ventilatie eficienta.

• HW5 pentru impermeabilitate la apa si mecanica, HW4 pentru transparenta si HW3 pentru aspect (conf. prescriptiei de verificare nr. 10 VKF, Berna si nr. clasificare VKF 30883)
• „Protectie anti-prabusire” conf. GS-BAU-18:2015-02 cu certificat de test DGUV (valabil pentru 1 an dupa productie)
• Rezistenta crescuta contra vandalizarii4)
• Clasa de protectie contra incendiului: E, inflamabil normal conform EN 13501-1.

Cupole luminatoare cu protectie antigrindina: Cupole luminatoare HAILSTOP

Din cauza schimbarilor climatice, apar tot mai multe furtuni puternice cu precipitatii abundente si furtuni. Astfel cresc rapid daunele elementelor de lumina naturala de pe acoperisurile industriale cu panta mica. Acest fapt poate fi evitat. Prin cupolele luminatoare VELUX Commercial inclusiv vitrare completa din policarbonat obtineti o protectie semnificativa contra grindinei.

Galerie

Pe baza numeroaselor teste pentru protectia contra grindinei, aceste Cupole luminatoare au fost certificate continuu cu HW5 (cea mai mare rezistenta), atat pentru etanseitatea la apa, transparenta luminii, cat si pentru aspect si partea mecanica. acest lucru inseamna ca raman nedeteriorate si la o granulatie mai mare a grindinei (pana la 5 cm). Datorita acestor proprietati excelente, gama de produse „Cupole luminatoare cu protectie antigrindina” ofera, de asemenea, o protectie sporita impotriva vandalismului. In acelasi timp, ca modele rezistente la cadere certificate, acestea ofera o securitate sporita pentru persoanele de pe acoperisul cu panta mica si pot fi, de asemenea, utilizate ca parte a instalatiei de evacuare a fumului si caldurii si pentru ventilatie cu ajutorul mecanismului de deschidere VELUX Commercial, potrivit.

• HW5 pentru impermeabilitate la apa, transparenta, aspect si mecanica (conf. prescriptiei de verificare nr. 10 VKF, Berna si nr. clasificare VKF 25035)
• „Protectie anti-prabusire” conf. GS-BAU-18:2015-02 cu certificat de test DGUV (valabil pentru 1 an dupa productie)
• Rezistenta crescuta contra vandalizarii
• Clasa de protectie contra incendiului: B-s2, d0, greu inflamabil conform EN 13501-1.

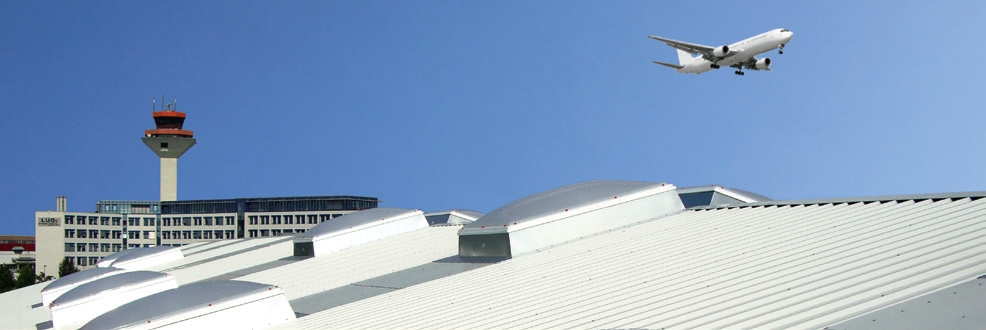

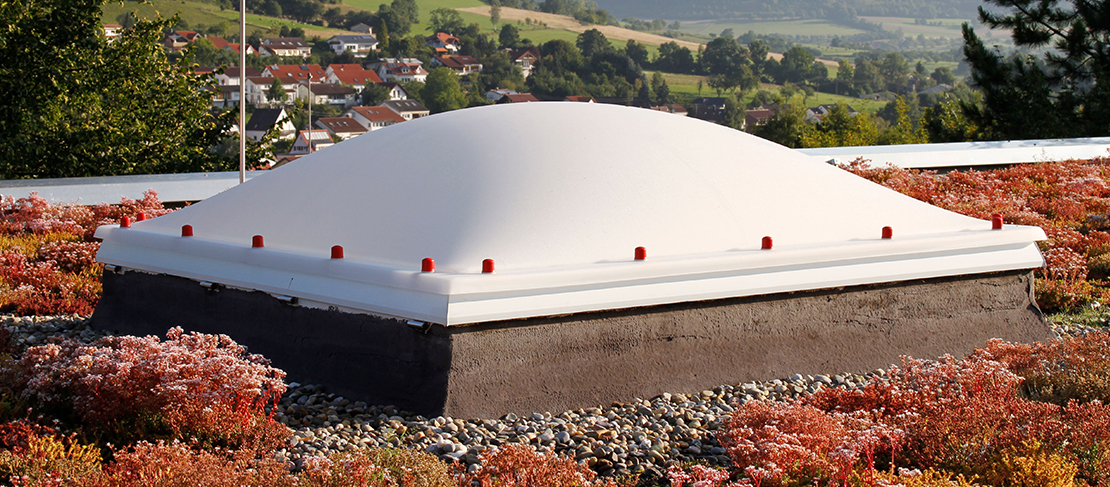

Gama de cupole luminatoare cu izolare fonica: Cupole luminatoare TOP-90 SCHALL

Izolare fonica, care protejeaza si asigura trecerea luminii naturale

Zgomotul este o problema cheie in incintele de productie. Compania VELUX Commercial a dezvoltat TOP-90 SCHALL pentru reducerea volumul sonor la utilizarea cupolelor luminatoare. Cu aceasta cupola luminatoare speciala se respecta valorile limita prescrise oficial pentru emisiile de zgomot. Simultan este redusa emisia de zgomot. Reducerea zgomotului este posibila datorita constructiei speciale care foloseste la interior un geam din sticla securizata laminata, de 8 mm. Prin aceasta, cupola luminatoare indeplineste si cerintele EnEV.

Galerie

Pentru TOP-90 SCHALL puteti alege dintr-o oferta mare de accesorii, ca de exemplu protectia solara si protectia impotriva insectelor. Extinderea instalatiei de evacuare a fumului si a caldurii (LBO) si a sistemului de ventilatie pot fi, de asemenea, implementate cu accesoriile corespunzatoare. In felul acesta, cupola luminatoare poate fi adaptata individual la cerintele corespunzatoare ale proiectului, indiferent daca folositi TOP-90 SCHALL la constructii noi sau in renovari.
Fiind realizata din PMMA, 2 straturi opal/clar si un geam VSG interior de 8 mm mat/clar, „cupola luminatoare hibrida“ TOP-90 SCHALL pe nivelul tehnic de termoizolare al unei cupole luminatoare cu 3 straturi ofera avantaje semnificative ale produsului referitor la protectie fonica si protectia contra caderii. Aceasta poate fi combinata suplimentar cu componentele de protectie preventiva impotriva incendiilor, ale accesului la acoperis si ale aerisirii confortabile.

• Respectarea valorilor limita indicate de autoritati pentru emisiile fonice, de exemplu in zonele comerciale mixte
• Reducerea emisiei fonice, de exemplu in apropierea aeroporturilor
• Sistem de protectie anti-prabusire cu actiune permanenta in pozitie inchisa/pozitie de ventilatie de pana la 300 mm
• Testat in conformitate cu DIN 18008-6: 2018-02 (conform raportului de testare B 18 1412.4 al TU Darmstadt)
• Poate fi folosit ca trapa pneumatica sau electrica de evacuare naturala a fumului si caldurii conform DIN EN 12101-2
• Permite un acces confortabil si economic la acoperis.

Protectie fonica
„Cupola luminatoare hibrida“ TOP-90 SCHALL prezinta o valoare a fonoizolatiei de 36 dB doar pentru elementul cupolei luminatoare. In combinatie cu un sistem de soclu se atinge o valoare a fonoizolatiei de minim 32 dB. Aceasta valoare semnifica injumatatirea perceptiei nivelului sonor fata de cupolele luminatoare cu 2 sau 3 straturi cu o valoare a fonoizolatiei de 20 respectiv 22 dB (conf. DIN EN 1873: 2014).

Sistemul de protectie anti-prabusire
Pentru testarea privind sistemul de protectie anti-prabusire s-a folosit DIN 18008-6:2018-02 pentru certificarea proportiei de sticla a „Cupolei luminatoare hibrida“ TOP-90 SCHALL conform standardului tehnic recunoscut. Prin efectuarea testelor de impact pe pendul cu o anvelopa dubla a fost probat sistemul de protectie anti-prabusire si certifi cat de catre TU Darmstadt.

Date tehnice

• Valoarea U = 1,9 W/m²K conf. DIN EN 1873:20061
• Ut = 2,0 Wm²Kconf. DIN EN 1873:20142
• Urc,ref300 = 1,39 W/m²K conf. DIN EN 1873:20143
• Nivelul fonoizolatiei prin aer cupola luminatoare: Rw = 36 dB
• Nivelul fonoizolatiei prin aer produsul complet: Rw = 32 dB.

Variante speciale de cupole luminatoare

Cupola luminatoare PET-TOP din polietilena (PET-G)

Pentru cea mai mare protectie la foc posibila pentru acoperisuri plate

PET-TOP impresioneaza prin toate avantajele clasicului TOP-90. Cu toate acestea, are si un punct culminant foarte special. Datorita geamului din polietilena, este ignifuga (B1 conform DIN 4102) si astfel garanteaza o siguranta sporita in caz de incendiu.
Este, de asemenea, foarte rezistent la impact si, prin urmare, ofera o rezistenta sporita impotriva vandalismului. Indiferent daca instalati PET-TOP in proiectul de renovare sau intr-o cladire noua,  acest luminator cu cupola ofera un produs excelent.

Galerie

Datorita gamei cuprinzatoare de accesorii, puteti decide in orice moment daca doriti sa utilizati luminatorul de acoperis cu dom doar pentru iluminat sau ca versiune si/sau pentru evacuarea fumului ca parte a unui sistem SHEV. De asemenea, puteti selecta protectia solara adecvata din gama de accesorii sau, pentru o siguranta sporita la locul de munca pe acoperisul plat, protectia impotriva caderii asociata. In plus, PET-TOP creeaza un accent arhitectural de inalta calitate pe acoperisul plat industrial.

Avantaje:

• Transmisie ridicata a luminii
• Potrivit pentru toate tipurile de suporturi comerciale VELUX si pentru aproape toate suporturile terte
• Gama larga de accesorii (de exemplu, protectie solara, ventilatie, SHEV, SAFETY etc.)
• Produs livrat gata de instalare - pentru asamblare eficienta la fata locului
• Fixare directa (pe suport sau cadru ventilator) pentru reconditionare economica
• Cadrul robust al ventilatorului din PVC rigid cu etansare dublu coextrudat pentru furtun
• Performanta produsului conform EN 1873.

Caracteristici:

• Cu 2 straturi
• Fix sau ventilabil
• Variante de geam: opal/clar
• Posibilitati de ventilatie: manuala, electrica, pneumatica
• Poate fi utilizat ca dispozitiv SHEV cu diferitele sisteme de fixare ale deschizatorului FIREJET® testat conform DIN EN 12101-2
• Poate fi utilizat ca dispozitiv SHEV pentru casa scarii conform LBO cu diferite unitati de actionare electrica de 24 V si unitati centrale SHEV
• Livrabil la dimensiuni nominale 50 ⨯ 100 / 60 ⨯ 60 cm pana la 200 ⨯ 300 cm / 270 ⨯ 270 cm.

Date tehnice:

• Valoarea U = 2,7 W/m²K conform DIN EN 1873:2006/DIN 4108-4
• Ut = 3,0 W/m²K conform DIN EN 1873:2014 (pentru instalare orizontala)
• Urc,ref300 = 1,76 W/m²K conform DIN EN 1873:2014
• Transmisia luminii TL : opal cu strat dublu: 74% / transparent: 86%
• Clasa de foc: B-s2, d0, ignifug conform EN 13501-1
• Geam din plastic (PMMA / plastic de inalta calitate rezistent la UV)
• Izolarea fonica: 20 dB conform EN 1873.

Domeniul de aplicare:

• Cladiri industriale
• Cladiri comerciale.

Cupola opaca BLACK-TOP

Dotat cu strat exterior din PMMA negru, utilizat ca sistem de evacuare naturala a fumului si caldurii conform DIN 18232-7

BLACK-TOP este cupola ideala pentru toate proprietatile in care ventilarea fumului si/sau a caldurii unui sistem SHEV prin lumina de acoperis cu dom ar trebui sa fie garantata si in modele rigide, fara a permite luminii naturale sa patrunda in cladire. Stratul extern de PMMA neagru va permite sa faceti exact acest lucru, deoarece domul este aproape opac. Prin urmare, poate fi certificat conform DIN 12101-2 cu fitingul SHEV corespunzator, sau poate fi incorporat pentru extragerea caldurii in conformitate cu DIN 18230 si/sau DIN 18232-7. De exemplu, acest lucru il face perfect pentru utilizare in cinematografe sau tipografii, atat in ​​cladiri noi, cat si in proiecte de renovare.

Galerie

Cupola poate fi utilizata si pentru aerarea si ventilatia zilnica cu dispozitivul de deschidere de ventilatie potrivit. BLACK-TOP are, de asemenea, protectia adecvata impotriva caderii pentru a garanta cel mai inalt nivel de siguranta. Lucrul pe acoperisul cu aceasta cupola este asigurat prin optiunea de „protectie anti-prabusire”, in versiunea rigida.

Avantaje

• Aproape opace
• Potrivite pentru toate tipurile de suporturi comerciale VELUX si pentru aproape toate suporturile terte
• Gama larga de accesorii (de exemplu, ventilatie, SHEV, SAFETY etc.)
• Produs livrat gata de instalare - pentru asamblare eficienta la fata locului
• Fixare directa (pe suport sau cadru ventilator) pentru reconditionare economica
• Cadru robust al ventilatorului din PVC rigid cu etansare dublu coextrudat pentru furtun
• Performanta produsului conform EN 1873.

Caracteristici

• Cu 2 straturi
• Variante de geam: negru/transparent
• Fix sau ventilabil
• Posibilitati de ventilatie: manuala, electrica, pneumatica
• Poate fi utilizat ca dispozitiv SHEV cu diferitele sisteme de fixare a deschizatorului FIREJET® testat conform DIN EN 12101-2
• Poate fi utilizat ca dispozitiv SHEV pentru scara conform LBO cu diferite unitati de actionare electrica de 24 V si unitati centrale SHEV
• Livrabil la dimensiuni nominale 50 ⨯ 100 / 60 ⨯ 60 cm pana la 200 ⨯ 300 cm / 270 ⨯ 270 cm.

Date tehnice

• Valoarea U = 2,7 W/m²K conform DIN EN 1873:2006/DiN 4108-4
• Ut = 3,0 W/m²K conform DIN EN 1873:2014 (pentru instalare orizontala)
• Urc,ref300 = 1,76 W/m²K conform DIN EN 1873:2014
• Transmisia luminii TL : negru cu strat dublu: 0%
• Clasa de incendiu: E conform EN 13501-1 (normal inflamabil)
• Geam din plastic (PMMA / plastic de inalta calitate rezistent la UV)
• Izolarea fonica: 20 dB conform EN 1873.

Domeniul de aplicare

• Cladiri industriale
• Cladiri comerciale
• Cladiri de birouri
• Cladiri administrative

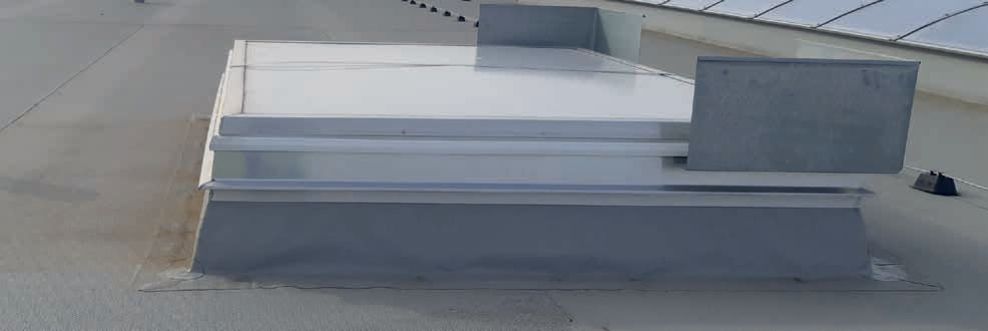

Trape de fum TOP light flap

• Alternativa constructiva pentru pietele cu afinitate crescuta la trapele de iluminare
• Montaj rapid pe santier datorita prefabricarii complete
• Executie dovedita si de lunga durata prin utilizarea ramelor de ventilatie din PVC si a foilor Din policarbonat cu pereti multipli pentru performante energetic diferite

Galerie

Utilizare testata si aprobata ca trapa de evacuare naturala a fumului si caldurii conform DIN EN 12101-2

Posibilitati de ventilatie

• Actionat electric (230 V CA sau 24 V CC)
• Intrerupator dublu pentru ventilatie, cu bec de control montat aparent sau sub tencuiala, pentru mecanismul de deschidere motorizat
• Motor electric cu tija de impingere cu cursa de cca. 300/500mm (sunt posibile alte inaltimi ale cursei)
• Senzor de ploaie sau senzor de vant si ploaie
• Sistem de comanda centralizat pentru inchidere cu temporizator

Galerie

Trapa de fum VARIO

Galerie

Trapa de fum din aluminiu WD-40 (izolata cu vata minerala de 40 mm)

Galerie

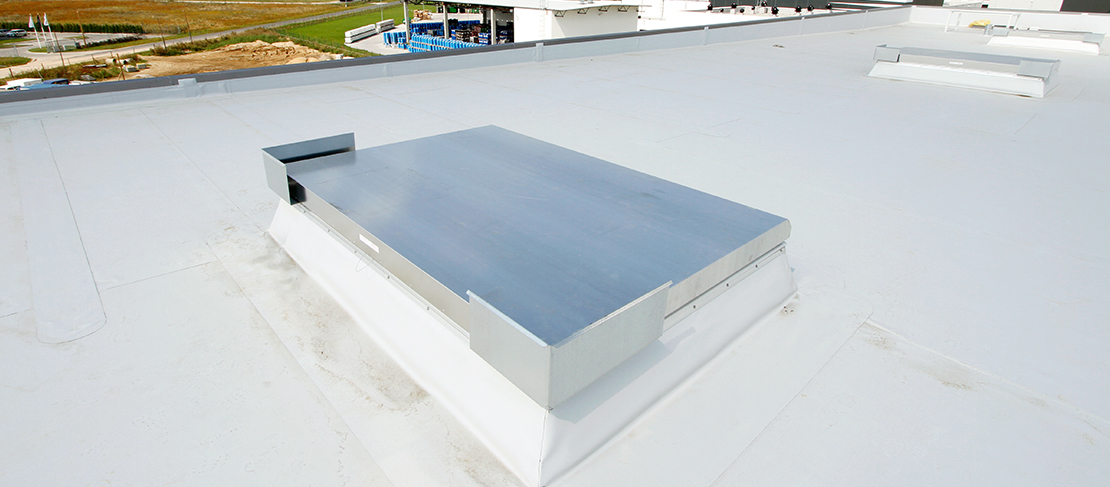

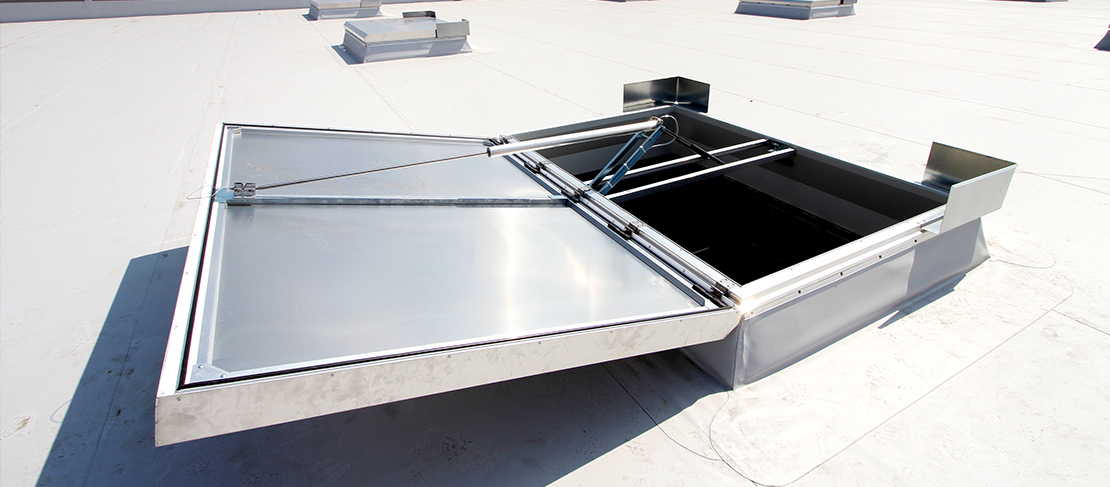

Trapa de fum din aluminiu WD-80 (izolata cu vata minerala de 80 mm) / Trapa de fum din aluminiu WD-80-S (izolata cu vata minerala de 80 mm si certificata pentru utilizarea SHEV)

Dimensiuni
