WMA Réfrigération si orasul Liege aleg lichidul de transfer termic 1,3-propandiol obtinut din surse vegetale, formulat de Climalife, pentru inlocuirea produsului Alcali

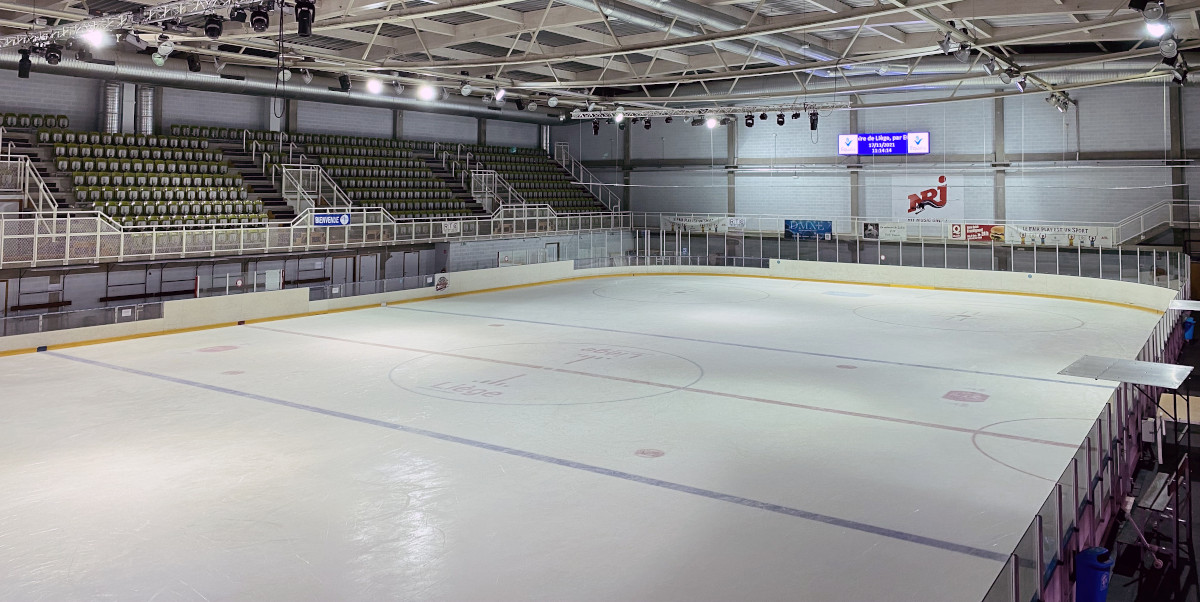

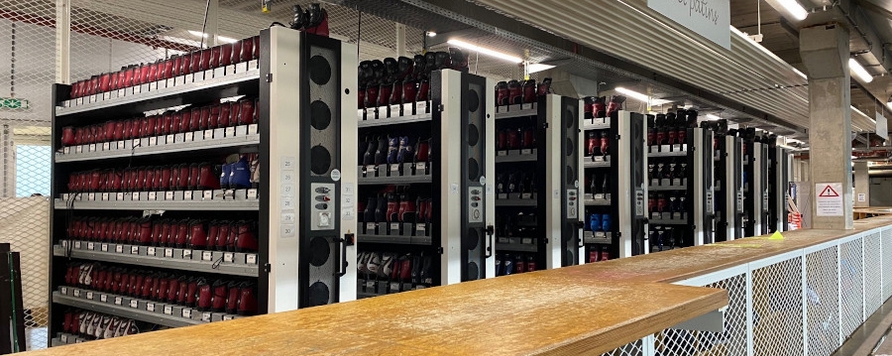

Patinoarul olimpic din Liège face parte din complexul Médiacité. Este o arena sportiva cu suprafata de 1800 m², construita in 2012 de catre municipalitate. Ea dispune de un vestiar cu 1100 perechi de patine de calitate, depozitate in dulapuri incalzite. Tribunele sunt alcatuite din scaune incalzite care pot gazdui pana la 1250 de spectatori.

11 000 litri de Greenway® Neo N incarcati la patinoarul olimpic din Liege pentru siguranta sporita si o abordare mai respectuoasa fata de mediu
11 000 litri de Greenway® Neo N incarcati la patinoarul olimpic din Liege pentru siguranta sporita si o abordare mai respectuoasa fata de mediu

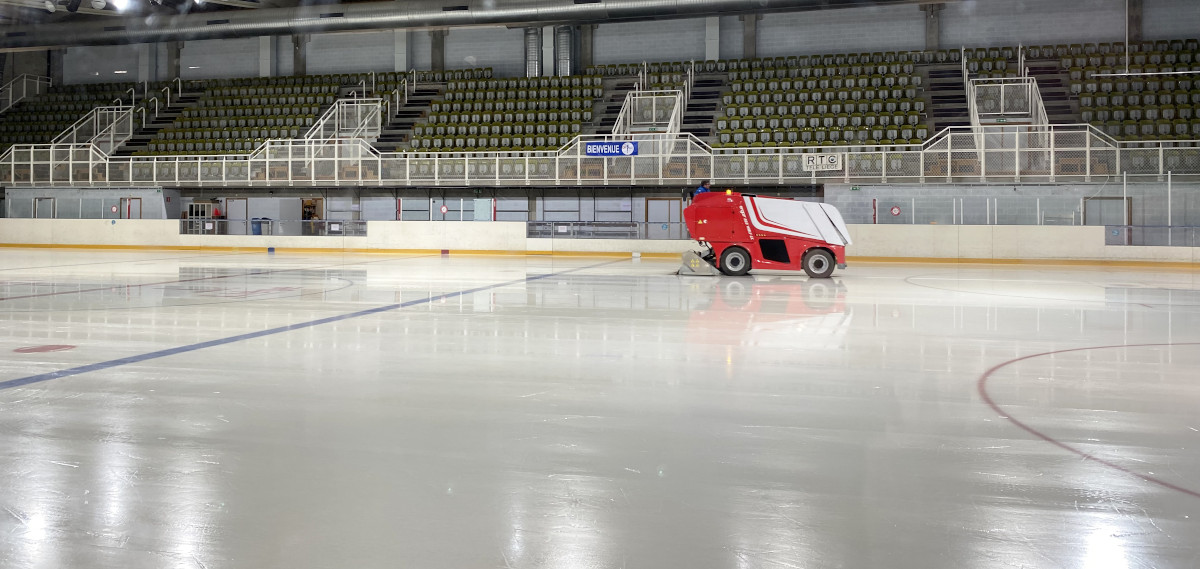

Pe toata durata anului, patinoarul organizeaza competitii nationale si internationale de hochei pe gheata, divertisment, seri tematice, precum si spectacole de sunet si lumina. Pe de alta parte, este si un loc privilegiat pentru amatorii de patinaj, un loc unde cei mari si cei mici se intalnesc cu familia sau cu prietenii pentru a patina intr-o atmosfera amicala.

Pentru a asigura o gheata de calitate pentru fiecare dintre aceste activitati, se impune o gestionare riguroasa a temperaturii.

Domeniu de activitate Temperatura
Agrement pentru publicul larg -7°C
Patinaj artistic -7°C
Hochei pe gheata -9,5°C
Curling -7°C

La momentul construirii patinoarului, a fost pus in functiune un sistem indirect pentru a asigura racirea placii de beton si a ghetii. Circuitul primar al instalatiei este incarcat cu 180 kg amoniac, iar reteaua secundara contine 13 tone de Alcali, o solutie apoasa pe baza de amoniac.

Patinoarul este alcatuit din trei straturi: reteaua de tevi, un strat de beton si gheata propriu-zisa. Instalatia tehnica se afla la subsolul cladirii.

In contextul dezvoltarii durabile, societatea VMA, responsabila cu intretinerea, propune schimbarea lichidului de transfer termic cu o alternativa obtinuta din surse vegetale pentru a satisface asteptarile orasului Liège.

VMA Réfrigération, filiala a societaţii Construteur Genie Civil CFE, este prezenta pe piata belgiana de 120 ani. VMA are o experienta solida, de peste 30 ani, in domeniul WMA Réfrigération si orasul Liège aleg lichidul de transfer termic 1,3-propandiol obtinut din surse vegetale, formulat de Climalife, pentru inlocuirea produsului Alcali. Le ofera asistenta clientilor sai de la studiul proiectului si pana la intretinere, optimizand eficienta energetica. Compania gestioneaza proiecte multidisciplinare (electrotehnica, HVAC, refrigerare, gestionarea fluxurilor de energie, economii de energie, etc.) si are 1000 angajati.

Obiectivul a fost acela de a gasi un lichid de transfer termic adecvat: „Municipalitatea nu si-a propus sa modifice arhitectura instalatiei de frig existente, ci doar sa inlocuiasca produsul Alcali cu un alt lichid de transfer termic compatibil cu sistemul existent si ca agentul sa fie unul ecologic”, explica Abdel Lourhmati, expert in solutii de refrigerare industriala in cadrul VMA.

11 000 litri de Greenway® Neo N incarcati la patinoarul olimpic din Liege pentru siguranta sporita si o abordare mai respectuoasa fata de mediu
11 000 litri de Greenway® Neo N incarcati la patinoarul olimpic din Liege pentru siguranta sporita si o abordare mai respectuoasa fata de mediu

Greenway® Neo N, alternativa ecologica si sigura

Thierry Pierre Put, reprezentant comercial Climalife, a fost consultat de compania VMA si a propus doua solutii pe baza de plante: Thermera si Greenway® Neo N. Comparatia si analiza proprietatilor fiecareia dintre solutii dezvaluie faptul ca Greenway® Neo N are o densitate mai buna si este mai adecvat pentru aceasta intrebuintare. Acest lichid de transfer termic, formulat si fabricat de Climalife, a fost ales si pentru avantajele sale in ceea ce priveste siguranta si reducerea amprentei de carbon.

Greenway® Neo N este, de fapt, un lichid de transfer termic obtinut din surse vegetale. Este bacteriostatic si totodata compus cu inhibitori hibrizi performanţi. Materia prima de origine vegetala 1,3-propandiol are o vascozitate mai redusa fata de cea a MPG (monopropilenglicol).

O alta caracteristica importanta a sa este biodegradabilitatea. In caz de scurgeri, riscul de contaminare a solului este mai mic.

O interventie cu riscul bine gestionat

Pentru a goli instalatia de Alcali si a o umple cu Greenway® Neo N, sunt parcurse succesiv trei etape esentiale, duminica, ziua in care centrul sportiv este inchis.

11 000 litri de Greenway® Neo N incarcati la patinoarul olimpic din Liege pentru siguranta sporita si o abordare mai respectuoasa fata de mediu
11 000 litri de Greenway® Neo N incarcati la patinoarul olimpic din Liege pentru siguranta sporita si o abordare mai respectuoasa fata de mediu

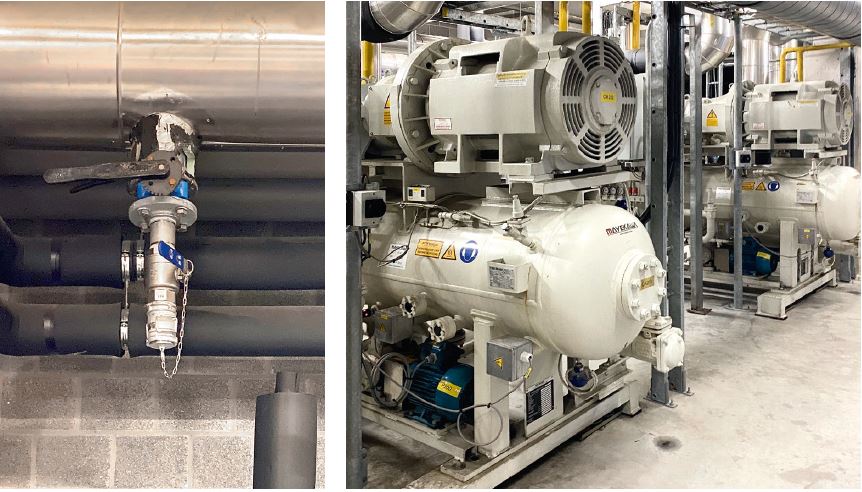

Mai intai, este intreprinsa o analiza de siguranta impreuna cu managerul de proiect si cu departamentele implicate pentru pomparea celor 13 tone de Alcali. Pentru facilitarea operatiunii, este adaugat un robinet suplimentar la sistem.

VMA apeleaza la o societate de profil pentru a obtine o autocisterna in vederea recuperarii produsului Alcali. Au fost instalate conducte lungi pentru a ajunge la instalatia situata in partea din spate a parcarii. Camionul este echipat cu un filtru mare de aer cuplat la un bazin de apa ventilat pentru a evacua excesul de presiune si a facilita pomparea. Doua rezervoare mari, de o mie de litri de apa, sunt utilizate pentru a neutraliza vaporii de amoniac pe durata transferului. Au fost luate toate masurile de precautie necesare pentru evitarea oricarui risc de degajare de gaze in centrul orasului Liège. O astfel de lucrare necesita o experienta bogata in lucrul cu amoniacul lichid si o foarte buna cunoastere a circuitelor hidraulice. Odata ce produsul Alcali a fost recuperat, acesta este transportat pentru distrugere intr-un centru specializat, iar autocisterna este curatata cu apa.

A doua etapa consta in clatirea completa a instalatiei si tevilor. In urma acestei interventii este utilizata si eliminata o cantitate de nu mai putin de 15000 litri de apa.

In cele din urma, in retea sunt incarcati 11000 litri de Greenway® Neo N pentru protectie impotriva inghetului la -25°C, iar „aceasta ultima etapa s-a derulat cu succes; a fost nevoie de o zi intreaga pentru a umple sistemul, trei zile pentru a-l pune la punct si aproximativ doua saptamani pentru a atinge temperatura dorita”, a declarat Pascal Michot, inginer de proiect servicii post-vanzare pentru industrie, in cadrul VMA Réfrigération.

Circuit secundar Inainte de interventie Dupa interventie
Lichid de transfer termic / Cantitate Alcali / 13 tone Greenway® Neo N / 11000 litri
Concentratie 17,5% 70%
Punct de inghet -25°C -25°C
Modelul si marca pompei Grundfoss NB-160/167 AF2LBQQE50HZ
Circuit primar Caracteristici
Capacitate de racire 1000 kW
Tipul / marca de compresor 2 compresoare Mayekawa NL 170J
Refrigerant / Cantitate +/- 180 kg NH₃
Temperatura de evaporare -15°C
Temperatura de condensare maxima +40°C

Dupa cateva luni de utilizare, rezultatele sunt excelente.
Greenway® Neo N este compatibil cu sistemul de racire instalat inca de la inceput.

A fost observata o usoara crestere a energiei legate de pompare, insa aceasta este marginala. Avantajele Greenway® Neo N raman predominante, mai precis siguranta si solutia ecologica, orasul Liège acordandu-i o mare importanta acesteia din urma.

VMA Réfrigération va continua sa asigure intretinerea regulata a instalatiei pentru a se asigura ca hocheistii si patinatorii pot profita din plin de patinoarul olimpic. In paralel, compania va interveni in egala masura pentru a gestiona sistemul de recuperare a caldurii instalat pentru incalzirea parcarii, incintelor si gropii de zapada.

11 000 litri de Greenway® Neo N incarcati la patinoarul olimpic din Liege pentru siguranta sporita si o abordare mai respectuoasa fata de mediu
11 000 litri de Greenway® Neo N incarcati la patinoarul olimpic din Liege pentru siguranta sporita si o abordare mai respectuoasa fata de mediu
De la stanga la dreapta: Pascal Michot, inginer de proiect servicii post-vanzare pentru industrie, Abdel Lourhmati, expert in refrigerare industriala si Thierry Pierre Put, reprezentant comercial al Climalife in Belgia.
Produse mentionate in articol
Lichid de transfer termic Greenway® Neo N

Lichid de transfer termic (antigel) din surse vegetale Greenway® Neo N

Greenway® Neo N este un lichid de transfer termic (antigel) gata de utilizare pe baza de 1,3 propandiol din surse vegetale si inhibitori de coroziune pentru refrigerare, sisteme de aer conditionat, circuite de sistem pentru stingerea incendiilor, precum si circuite de incalzire/racire prin pardoseala. Greenway® Neo N ofera protectie excelenta impotriva inghetului previne formarea de namol in interiorul circuitelor. Greenway® Neo N, inregistrat in categoria HT1 pe lista oficiala NSF, poate fi utilizat ca lichid de transfer termic in circuitele care prezinta un risc de contact accidental cu alimentele.
