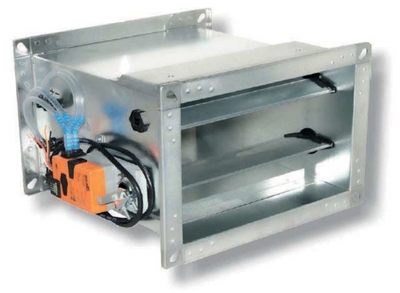

Noile regulatoare de debit variabil rectangulare (VAV) tip VAV-KR de la SIG AIR Handling

Asigura controlul debitului de aer introdus sau evacuat in si din sistemele de ventilatie

Regulatoare de debit variabil rectangulare ce asigura controlul debitului de aer introdus sau evacuat in si din sistemele de ventilatie. Este compus dintr-un registru de aer etans, un instrument de masura si un motor electric.

Utilizare
Folosit in aplicatii cu trasee singulare de tubulatura. Asigura un debit variabil in incapere in funtie de variatia temperaturii/ umiditatii/ calitatii aerului in spatiul controlat.

Detalii constructive - Date tehnice motor
  • Cuplu: 5Nm (LMV-D3-MP)/10Nm (NMV-D3-MP)
  • Unghi rotatie: 95° cu limitatoare mecanice reglabile sau limitabil electronic.
Control Senzor de presiune diferentiala
  • Tip: Belimo D3 cu raspuns dinamic
  • Gama de functionare senzor: 0 ... 600Pa
  • Capacitate supraincarcare senzor: ±3000Pa.
Variabile controlabile
  • Debit Nominal - Vnom in functie de cererea clientului
  • Presiune diferentiala la Vnom - 50 ... 450Pa
  • Debit Maxim - Vmax 20 ... 100% din Vnom
  • Debit Minim - Vmin 0 ... 100% din Vnom
  • Debit Mediu - Vmed 50% din (Vmin ... Vmax).
Semnale clasice pentru aplicatiile VAV
  • Mod VAV pentru valoare introdusa de referinta Y (conexiune 3)
    Semnal de referinta CC 2 ... 10V / (4..20mA cu impedanta 500Ohm); valoare intrare impedanta min. 100kOhm
    CC 0 ... 10V / (0..20mA cu cu impedanta 500Ohm); valoare intrare impedanta min. 100kOhm
    CC 0 ... 10V ajustabil; valoare intrare impedanta min. 100kOhm
  • Mod pentru valoare semnal actual U5 (conexiune 5)
    CC 2...10V, max 0.5mA
    CC 0...10V, max 0.5mA
    Ajustabil: debit, pozitie registru sau presiune diferentiala, max 0.5mA
  • Mod CAV (registru reglaj debit constant)
    Inchis / Vmin / (Vmed*) / Vmax / Deschis* (*doar pentru alimentare 24V CA).
Date generale alimentare, putere si siguranta
  • Tensiune nominala de alimentare: CA 24V 50Hz sau CC 24V
  • Dimensionare cablu: LMV / NMV - 4VA / 5VA (Imax 8.3A @ 5ms)
  • Putere consumata: LMV / NMV - 2W / 3W
  • Compatibilitate electromagnetica: CE conform cu directiva 89/336/EEC
  • Temperatura ambientala: 0 ... +50°C
  • Umiditate ambientala: 5 ... 95%r.h., in mediu care nu produce condens, conform cu EN 60730-1.


In cazul in care doriti sa aflati mai multe despre regulatorul de debit variabil rectangular (VAV), faceti clic pe poza prezentata mai jos sau cereti oferta de pret ori alte informatii de la persoana de contact a firmei SIG Air Handling Romania Srl, folosind butonul corespunzator.
