Noul modul termic electronic Oventrop Regudis W-HTE

Dispunerea asimetrica a placilor schimbatorului de caldura reduce pierderile de presiune, rezultand astfel diferente minime de temperatura.

Noul modul redefinit Oventrop Regudis W-HTE

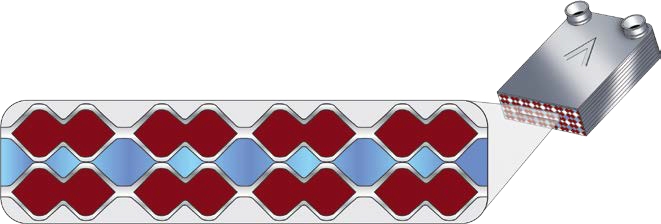

Noul modul termic electronic Oventrop Regudis W-HTE - dispunerea asimetrica a placilor schimbatorului de caldura

Dispunerea optima din punct de vedere hidraulic a conductelor si schimbatorul de caldura cu placi de mare putere permit obtinerea unor debite foarte mari la robinet. In plus, debitele si diferentele de temperatura pot fi ajustate individual la parametrii instalatiei. Acest lucru permite realizarea unui bilant energetic total pozitiv, in special in cazul sistemelor cu temperaturi joase precum instalatiile cu pompa de caldura.

Tabel de dimensionare la 10°C/50°C in [l/min]
Diferenta de temperatura ΔT 0K*   ΔT 15K* Cod art.
Interval de putere 1 11 l/min pana la 21 l/min 1344030/50
Interval de putere 2 15 l/min 25 l/min 1344031/51
Interval de putere 3 20 l/min 30 l/min 1344032/52
*conform procedurii de testare SPF

Eficienta este problema principala la alimentarea cu caldura a cladirilor: modulul termic „Regudis W-HTE“ cu randament mare si mentenanta redusa stabileste noi standarde in domeniu.

Modulul termic „Regudis W-HTE“ este o statie de transfer a caldurii controlata electronic. Modulul alimenteaza locuinta cu apa calda menajera si apa potabila rece, precum si cu agent termic pentru incalzire. Functiile modulului termic „Regudis W-HTE“ pot fi extinse modular.

Avantaje „Regudis W-HTE“

  • debite mari la diferente foarte mici de temperatura (5K sau mai
    mici)
  • functionare eficienta si in cazul sistemelor cu temperaturi joase
  • pierderi de presiune optimizate
  • termoizolatie inteligenta (componentele calde si reci sunt separate)
  • posibilitate de extindere modulara
  • forma constructiva compacta (adancime 110 mm).

Componente „Regudis W-HTE“

  • Actuator electronic cu regulator integrat de temperatura apa calda menajera, interval de temperatura: 40-70°C
  • Aerisitor circuit de incalzire 3 Ventil de reglare cu regulator de presiune diferentiala integrat, regulator de debit si comutare prioritara pentru ACM
  • Ventil zonal pentru reglarea circuitului de incalzire (conform EnEV § 14, alineatul 2, trebuie instalat un dispozitiv de reglare zonala in functie de un program orar)
  • Schimbator de caldura cu placi
  • Senzor de temperatura ACM
  • Caseta de conexiuni electrice
  • Senzor de debit
  • Aerisitor circuit ACM
  • Racord pentru un modul de recirculare ACM
  • Piesa de legatura pentru contor de energie termica
  • Racord pentru un senzor de temperatura pentru contor de energie termica M 10 x 1
  • Filtru impuritati tur circuit primar
  • Piesa de legatura pentru contor de apa
  • Racord set control temperatura pe tur.
Noul modul redefinit Oventrop Regudis W-HTE

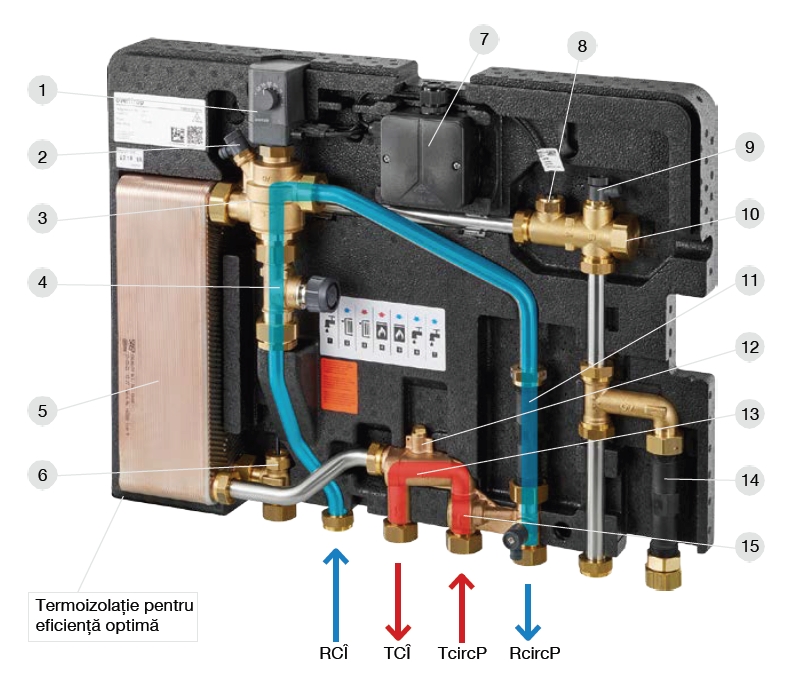

Noul modul termic electronic Oventrop Regudis W-HTE - Incalzirea

Incalzirea

Prin teava de tur a circuitului primar (TcircP) curge agent termic in teava de tur a circuitului de incalzire al locuintei (TCI). Ventilul de reglare (3) lasa sa treaca agentul din teava de retur a circuitului de incalzire (RCI) in teava de retur a circuitului primar (RcircP).

Noul modul redefinit Oventrop Regudis W-HTE

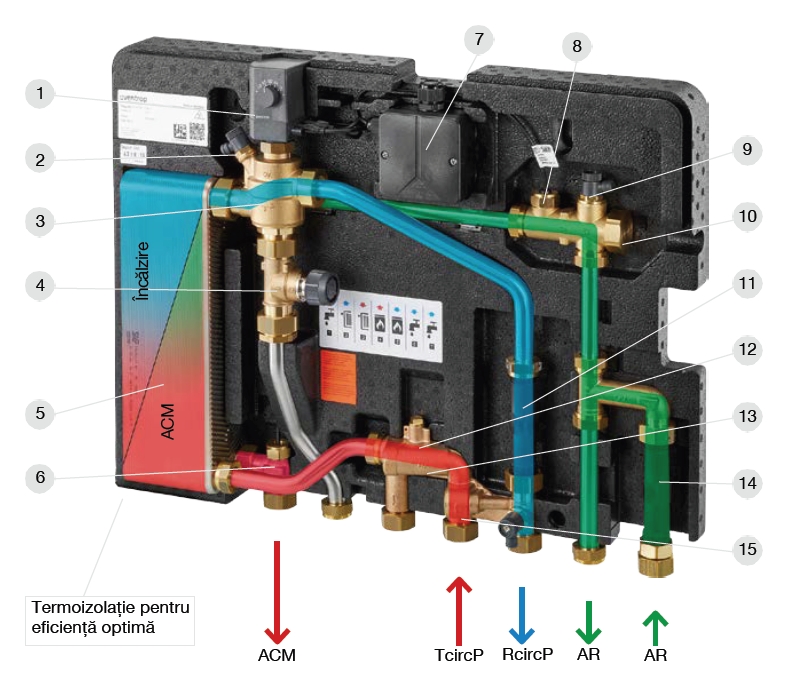

Noul modul termic electronic Oventrop Regudis W-HTE - Prepararea apei calde menajere

Prepararea apei calde menajere

La deschiderea robinetului (cerere apa calda menajera), ventilul de reglare (3) trece in pozitia de prioritate pentru ACM. Agentul termic de pe conducta de alimentare (TcircP) curge prin schimbatorul de caldura cu placi (5) in teava de retur a circuitului primar (RcircP). Aici apa potabila rece (AR) se incalzeste in contracurent si este disponibila la robinet ca apa calda menajera (ACM).

Produse mentionate in articol
Modul redefinit Oventrop Regudis W-HTE

Modul termic electronic Oventrop Regudis W-HTE

Modulul termic Oventrop Regudis W-HTE este o statie de transfer a caldurii controlata electronic. Modulul alimenteaza locuinta cu apa calda menajera si apa potabila rece, precum si cu agent termic pentru incalzire. Functiile modulului termic Oventrop Regudis W-HTE pot fi extinse modular. Oventrop Regudis W-HTE este primul modul termic pentru locuinte din Germania dotat cu stratul protector Sealix® ce ofera protectie eficienta completa pentru schimbatorul de caldura. Acest lucru permite reducerea considerabila a coroziunii, calcificarii si murdaririi.
