Sistem de drenaj pentru acoperisuri verzi extensive Nophadrain ND X20

Sistem de drenaj ND X20 de inalta performanta, marcat CE, cu rezervor de retentie a apei - Sistemul dedicat acoperisurilor verzi extensive

Galerie

Sistemul de drenaj se prezinta printr-un design inovativ al alveolelor, realizat din polistiren reciclat. Acest sistem 3-in-1 are in centru un strat drenant alveolar perforat si permeabil la vapori cu o rezistenta la compresiune de 270 kPa. Excelenta sa rezistenta la fluaj garanteaza o capacitate de drenaj constanta de lunga durata.

Galerie

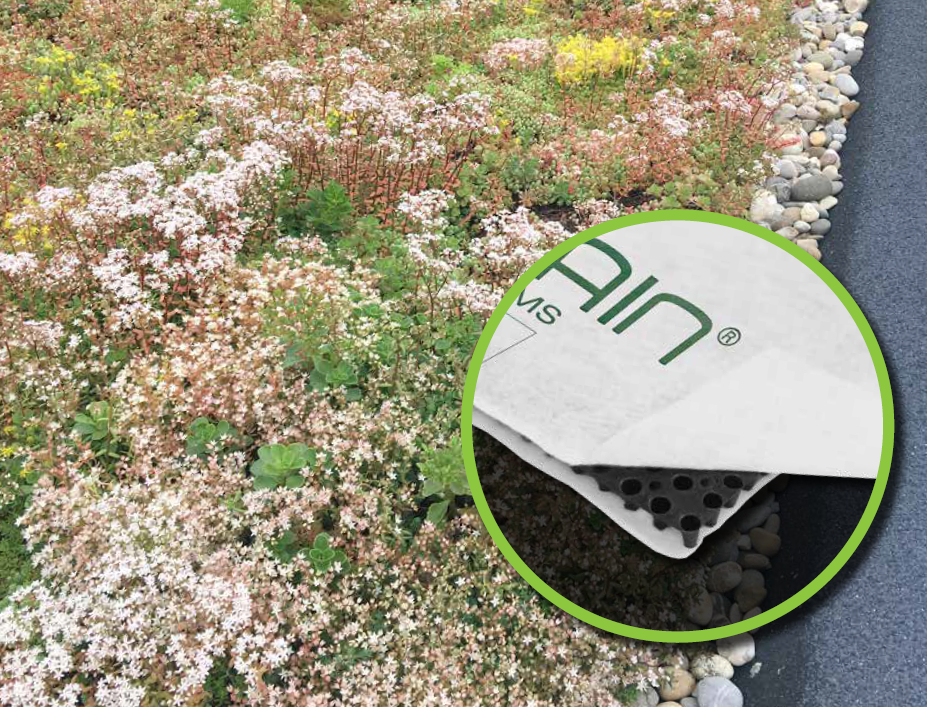

Sistemul de drenaj ND X20 este sistemul Nophadrain dedicat exclusiv acoperisurilor verzi extensive. Inaltimea sistemului de drenaj de aproximativ 20 mm previne baltirea apei si riscul de inghet al substratului vegetal asigurand astfel o suprafata de drenare compacta. Inaltimea sistemului de drenaj previne presiunea hidrostatica de pe hidroizolatie, o protejeaza impotriva incarcarilor mecanice si asigura o evaporare naturala a vaporilor de pe izolatia XPS in cazul acoperisurilor inversate. ND X20 ce incorporeaza intr-un singur produs un geotextil de filtrare, un geotextil cu permeabilitate la vapori ce sunt lipite (nu atasate termic) de drenul alveolar. Sistemul de drenaj ND X20 este potrivit atat pentru acoperisuri cu constructie calda cat si inversata.

Produs 3-in-1

1. Geotextil netesut fitrant cu suprapuneri de 10 cm pe ambele parti
2. Strat drenant cu o inaltime de aproximativ 20 mm
3. Geotextil netesut de protectie cu suprapuneri de 10 cm pe ambele parti.

Geotextilele sunt lipite si nu atasate termic de stratul drenant evitandu-se astfel deteriorarea proprietatilor mecanice si hidraulice atat ale geotextilelor cat si ale sistemului de drenaj. In plus, se previne astfel impingerea geotextilului intre alveolele stratului drenant si obstructionarea capacitatii de drenaj a sistemului. Suprapunerile de la partea superioara asigura o fitrare optima. Suprapunerile de la partea inferioara protejeaza perfect hidroizolatia pe durata instalarii.

Galerie

Galerie

Proprietati

• Inaltimea sistemului de drenaj: cei aproximativ 20mm previn baltirea apei pe substrat si asigura o suprafata de drenaj compacta

• Rezistenta ridicata la compresiune: sistemul de drenaj este proiectat pentru acoperisuri cu vegetatie extensiva si un substrat vegetal de 6 - 12 cm si pentru greutatea suplimentara temporara de pe durata instalarii si a mentenantelor

• Realizat din materiale reciclate: stratul drenant alveolar este realizat din polistiren reciclat (HIPS)

• Adaptabil atat acoperisurilor calde cat si celor inversate: datorita gaurilor mari de difuzie (Ø 6,3 mm) sistemul de drenaj ND X20 poate utilizat si pentru acoperisuri cu constructie inversata

• Capacitate ridicata de stocare a apei: alveolele stocheaza aproximativ 3,5 l/m² pentru perioadele de seceta

• Adaptabil: potrivit pentru acoperisuri standard (panta intre 1% (0,6°) - 15°)*

• Marcat CE: sistemul de drenaj ND X20 este marcat CE conform hEN ISO 13252.

^{*Pentru acoperisurile verzi cu panta de pana la 15° se recomanda inlocuirea substratului vegetal cu panouri ND SM-50. Pentru acoperisuri verzi cu panta mai mare de 15° cereti specialistilor Nophadrain o recomandare de stratificatie.}

Galerie

Caracteristici

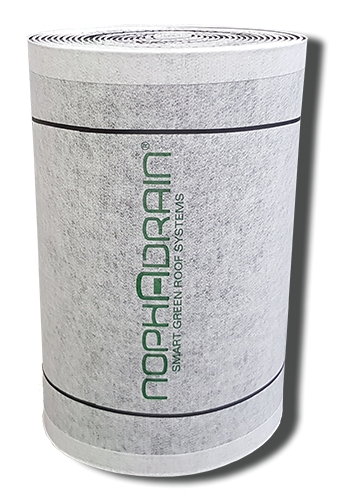

• Dimensiuni (L x l): aproximativ 30 m x 1,20 m

• Ambalaj: aproximativ 36 m², rola

• Greutate: aproximativ 958 g/m²

• Inaltime: aproximativ 20 mm

• Rezistenta la comprimare: aproximativ 270 kPa

• Material: folie cu celule polistiren reciclat (HIPS)

• Material filtru geotextil: polipropilena (PP)

• Material geotextil de separare: polipropilena (PP)

• Perforatii/m²: aproximativ 1540; Ø 6,3 mm

• Rezervor de apa: aproximativ 3,5 l/m²

• Capacitate de drenaj panta de 2% (10 kPa): aproximativ 0,92 l/(s.m)

• CE: hEN 13252.

Avantaje

Usor de transportat
Rulourile pot fi manevrate de o singura persoana la locul dorit (cu ajutorul unui carucior de mana sau pur si simplu prin rostogolire). Rulourile sunt imediat gata de instalare.

Usor de derulat
Sistemele de Drenaj ND se furnizeaza sub forma de rulouri. Acest lucru inseamna ca toate cele trei straturi necesare ale sistemului - stratul de protectie, stratul de drenaj si stratul de filtrare - sunt derulate simultan, intr-o singura etapa de aplicare.

Rapid de instalat
Intindeti, suprapuneti si gata. Deoarece toate straturile sunt lipite impreuna, intarzierile din cauza rafalelor de vant sau a straturilor pozitionate gresit, sunt aproape imposibile. Mai rapid de atat nu se poate.

Rock & roll
Sistemele de drenaj ND se instaleaza usor si rapid deoarece filtrul, drenajul si stratul de protectie (si de alunecare) sunt lipite impreuna. Sistemele de drenaj ND se livreaza sub forma de rulouri. Prin urmare, sunt usor de manevrat si rapid de desfasurat.

Lipite, dar nu termic
Filtrul, stratul de protectie (si stratul de alunecare) sunt lipite, dar nu lipite termic, pe mijlocul miezului alveolar. Acest lucru previne deteriorarea caracteristicilor mecanice si hidraulice ale geotextilelor si a intregului sistem de drenaj. De asemenea, impiedica ca geotextilele sa fie presate intre alveole, ceea ce ar putea dauna unui drenaj de calitate. Suprapunerea geotextilului de filtrare asigura o filtrare optima.

Montaj

1. Intindeti sistemul de drenaj ND X20
2. Aplicati substratul vegetal peste sistemul de drenaj ND X20
3. Instalati vegetatia extensiva (paturi vegetale de sedum ND).
