IMI TA

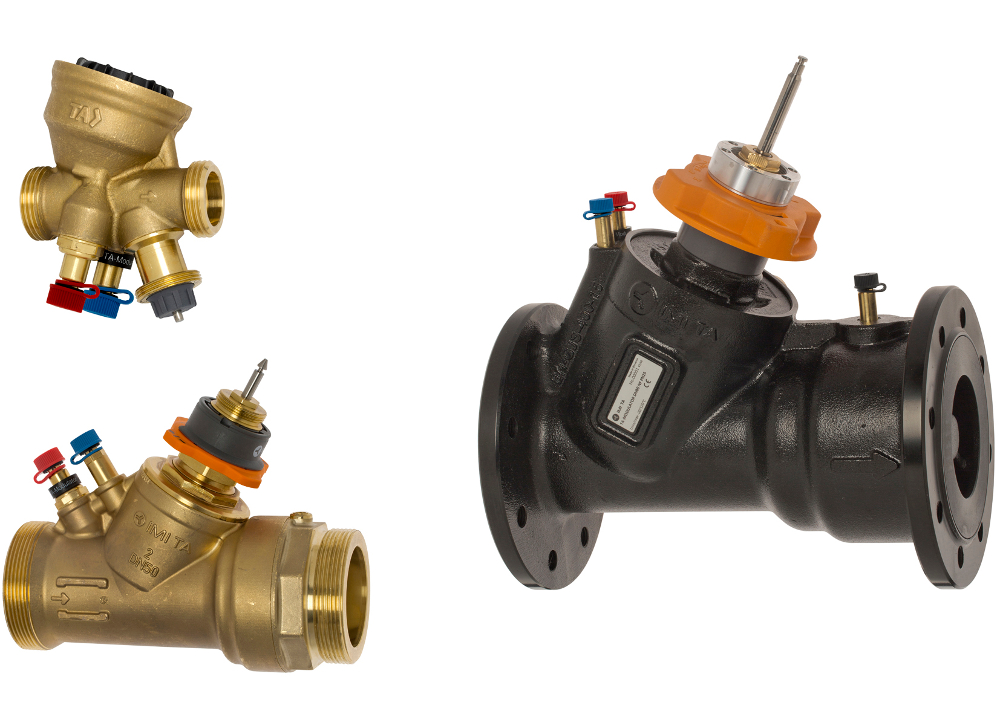

Vane de echilibrare si control cu regulator de presiune diferentiala TA-Modulator

EQM cu forma unica ofera un control extrem de precis al temperaturii. Vana este compatibila cu servomotoarele liniare proportionale sau cu servomotoarele in 3 puncte. Regulatorul de presiune diferentiala incorporat ofera control perfect, stabilitate si limitare automata a debitului de proiect. Masurarea debitului si a presiunii disponibile permite optimizarea si diagnosticarea sistemului.

  • control exact
  • echilibrare hidraulica rapida
  • diagnosticare usoara

Documente

Vane de echilibrare si control cu regulator de presiune diferentiala TA-Modulator - fisa tehnica

fisa tehnica

pdf 2.9 MB
Vane de echilibrare si control cu regulator de presiune diferentiala TA-Modulator

TA-Modulator, DN15 - detalii CAD

detalii CAD

dwg 509.0 kB
TA-Modulator, DN15

TA-Modulator, DN20 - detalii CAD

detalii CAD

dwg 535.2 kB
TA-Modulator, DN20

TA-Modulator, DN25 - detalii CAD

detalii CAD

dwg 150.9 kB
TA-Modulator, DN25

TA-Modulator, DN32 - detalii CAD

detalii CAD

dwg 305.8 kB
TA-Modulator, DN32

TA-Modulator, DN40 - detalii CAD

detalii CAD

dwg 1.0 MB
TA-Modulator, DN40

TA-Modulator, DN50 - detalii CAD

detalii CAD

dwg 1013.6 kB
TA-Modulator, DN50

TA-Modulator, DN65 - detalii CAD

detalii CAD

dwg 2.1 MB
TA-Modulator, DN65

TA-Modulator, DN80 - detalii CAD

detalii CAD

dwg 2.3 MB
TA-Modulator, DN80

TA-Modulator (17 fisiere Revit RFA BIM) - obiecte BIM

obiecte BIM

zip 6.9 MB
TA-Modulator (17 fisiere Revit RFA BIM)


Nu gasiti ce ati cautat?

Cerere document

Specificatii

TA-Modulator

cursa [mm]

cursa [mm]

4 (DN 15-20);
6,5 (DN 25-32);
15 (DN 40-50);
20 (DN 65-80)

domeniu de utilizare

domeniu de utilizare

instalatii de inalzire;
instalatii de racire

fluid de lucru

fluid de lucru

apa;
fluide neutre;
amestecuri apa-glicol (0-57%)

functii

functii

control (EQM);
prereglare (kvs);
reglarea presiunii diferentiale;
masurare (ΔH, t, q);
inchidere (poate fi folosita ca vana
de izolare pe perioada lucrarilor de intretinere)

material

material

AMETAL®;
otel inoxidabil

presiune diferentiala max. [ΔpVmax] [bar]

presiune diferentiala max. [ΔpVmax] [bar]

6 (DN 15-32: 600 kPa);
4 (DN 15-25: 400 kPa);
4 (DN 40-80: 400 kPa)

presiune diferentiala min. (ΔpVmin) [bar]

presiune diferentiala min. (ΔpVmin) [bar]

0,15 (DN 15-20: 15 kPa);
0,23 (DN 25-32: 23 kPa);
0,30 (DN 40-80: 30 kPa)

temperatura max. de lucru [°C]

temperatura max. de lucru [°C]

120 (DN 15-32; DN 65-80);
90 (DN 40-50)

temperatura min. de lucru [°C]

temperatura min. de lucru [°C]

-20 (DN 15-32; DN 65-80);
-10 (DN 40-50)
