Compania EJOT ofera partenerilor din Romania o metoda facila de precalculare orientativa a sistemelor de fixare pentru invelitorile de pereti si acoperisuri, realizate din panouri sandwich sau tabla trapezoidala. Solutia respecta in totalitate prevederile standardului EN 1991-1-4. Calculele se efectueaza pe baza datelor specifice fiecarui proiect, respectiv: dimensiunile constructiei, informatii tehnice in legatura cu tipul panourilor, localizarea proiectului si zona de vant aferenta, tipul substructurii (dimensiunile acesteia), numarul de reazeme etc. Programul propus de EJOT asigura o dispunere optima a punctelor de fixare, din aceasta rezultand o sporire a sigurantei constructiei.

Sarcini avute in vedere pentru optimizarea modului de prindere a panourilor

In procesul de calcul, se iau in considerare toate tipurile de forte care actioneaza asupra elementelor, fiind vorba atat despre sarcini statice, cat si dinamice, dupa cum urmeaza:

  • incarcari constante, pe directie normala la suprafata invelitorii (de exemplu, greutatea zapezii de pe acoperis, in timpul sezonului rece)
  • sarcini cu distributie trapezoidala care se aplica perpendicular pe suprafata si sunt generate, de pilda, de fenomenele de viscolire si troienire a zapezii
  • tensiunile punctuale exercitate asupra acoperisului de diverse echipamente instalate pe acesta, cum ar fi aparatele de conditionare a aerului
  • incarcarile date de diferentele de temperatura existente intre partea interioara si cea exterioara a invelitorii, care sunt mai mari in cazul panourilor sandwich care au tabla finisata in nuante inchise (din grupa a treia de culoare)
  • fortele de presiune, respectiv suctiune generate de vant, ce actioneaza mai pregnant in zonele de colt si de margine.

Exemplu de calcul pe baza datelor specifice unui proiect

Pentru exemplificare, este luat in considerare un proiect de placare cu panouri sandwich a unor pereti. Elementele au o lungime de 12 metri, o latime de un metru si sunt montate pe directie orizontala, utilizandu-se organe vizibile de asamblare. Panourile folosite in acest caz sunt "Brucha - Isolierpanel", de culoare inchisa, din Grupa 3. Zona geografica in care se realizeaza lucrarea este orasul Bucuresti, diferentele de temperatura intre suprafetele interioara si exterioara fiind, in sezonul estival, cuprinse intre +25°C si +80°C, iar in timpul iernii intre -20°C si +20°C.

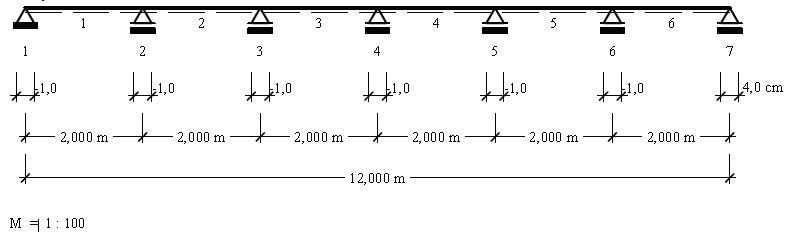

Dispunere reazeme
Dispunere reazeme
EJOT - Calcule preliminare pentru fixarea invelitorilor
Galerie

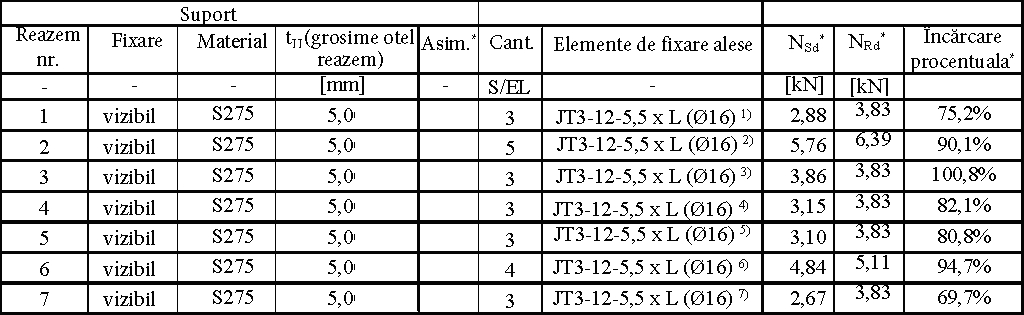

Calculul fortelor pe reazeme
Calculul fortelor pe reazeme
EJOT - Calcule preliminare pentru fixarea invelitorilor
Galerie

    NSd - forta de smulgere calculata pe reazem.
    NRd - forta de smulgere suportata de suruburi pe reazem.
    Asim. - subconstructie asimetrica cu pereti subtiri si asimetrici (de exemplu, profile in forma de Z sau C).
    LSP - placa de imprastiere a sarcinii
    Incarcarea procentuala - reprezinta raportul procentual dintre forta de smulgere calculata si cea suportata de suruburi pe reazem.

Pentru acest proiect, calculatiile programului Ejot indica necesitatea folosirii a 24 de suruburi, ceea ce inseamna doua unitati pentru fiecare m².
