Ghid de montaj - Solutia ETICS cu vata minerala

Izolarea termica si fonica a peretilor exteriori

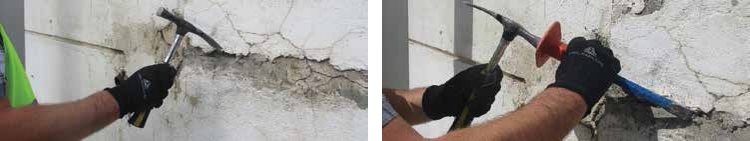

1. Pregatirea peretelui

Verificarea suprafetei peretelui si inlaturarea zonelor cu deteriorari
Daca in cazul unei cladiri noi peretele nu trebuie tencuit inainte de inceperea aplicarii sistemului ETICS, in cazul unei cladiri vechi ce necesita renovare termica, suprafata peretelui trebuie atent verificata prin lovirea din loc in loc cu un ciocan pentru a identifica si inlatura acele zone in care tencuiala se desprinde. (1)
Dupa inlaturarea tencuielii vechi, se va aplica un strat nou de tencuiala, utilizand:

  • grundul universal de profunzime weber GR100 pentru a asigura aderenta corespunzatoare si pentru a regla absorbtia de apa a suportului
  • mortarul de tencuire pe baza de ciment weber BC15.

In prealabil, se va verifica daca peretele suport are o rezistenta la tractiune perpendicular pe suprafata de cel putin 80 kPa, astfel:

Pasul 1:
Cu ajutorul unui strat de mortar adeziv, pe fatada existenta se vor lipi panouri de polistiren expandat de tip EPS 70 sau 80, cu dimensiunea de 10 × 10 cm. Grosimea stratului de mortar adeziv nu va depasi 1 cm.

Pasul 2:
Dupa uscarea completa a mortarului, se vor smulge panourile de pe fatada.
Rezultatul se considera satisfacator daca ruptura se produce in miezul placii de polistiren. In cazul in care rezultatul testului nu este satisfacator, se recomanda inlaturarea stratului de tencuiala din zona verificata.
Atunci cand suprafata peretelui are o inclinare fata de verticala mai mare de 5°, aceasta trebuie corectata aplicand un nou strat de mortar de tencuire pe baza de ciment weber BC15.

Verificarea suprafetei peretelui si inlaturarea zonelor cu deteriorari
Ghid de montaj - Solutia ETICS cu vata minerala
(1)

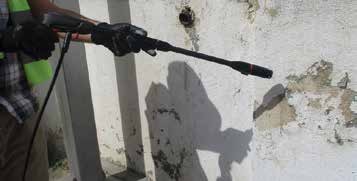

Curatarea suprafetei peretelui
Suprafata peretelui se va curata prin periere sau prin pulverizarea de apa sub presiune. (2)
Peretele suport trebuie sa fie curat, uscat, lipsit de elemente care reduc aderenta (crapaturi, eflorescente, praf, bitum, etc.).
Important: Inainte de a monta termosistemul, suprafata peretelui se va curata de praf si alte impuritati, indiferent daca acesta a fost sau nu recent tencuit.

Curatarea suprafetei peretelui
Ghid de montaj - Solutia ETICS cu vata minerala
  (2)

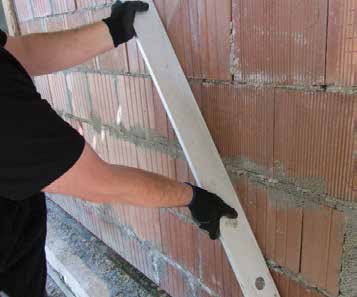

Corectarea planeitatii, absorbtiei si aderentei suprafetei peretelui
Cu ajutorul dreptarului si al polobocului se va verifica planeitatea suprafetei peretelui. (3) In cazul unor abateri de planeitate mai mici de 1 cm se va aplica un strat mai gros de mortar adeziv pe placile de vata minerala. Acolo unde aceste abateri variaza intre 1 si 2 cm, cavitatile respective vor fi umplute cu mortar adeziv, in 2 straturi, pana la nivelarea acestora. Abaterile mai mari de 2 cm vor fi corectate prin montarea de placi de vata minerala cu grosimi diferite. Daca suprafata peretelui are un coeficient de absorbtie al apei prea ridicat, atunci exista riscul ca apa din mortarul adeziv sa fie absorbita prea repede, iar acesta sa nu atinga, dupa uscare, performantele preconizate. Pentru reducerea absorbtiei apei si obtinerea unei aderente corespunzatoare a mortarului se recomanda aplicarea grundului de amorsaj weber G700.

Corectarea planeitatii, absorbtiei si aderentei suprafetei peretelui
Ghid de montaj - Solutia ETICS cu vata minerala
  (3)

2. Montarea profilului de baza

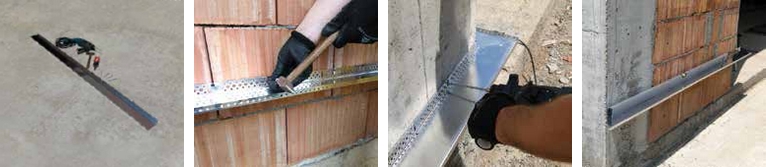

Prinderea profilului de fatada
Profilul de baza se va prinde de fatada cu ajutorul suruburilor cu dibluri incastrate in stratul de rezistenta, urmand o linie perfect orizontala situata la o distanta de 0,5 - 0,6 m fata de nivelul solului (terenul adiacent). (4)
Se va respecta intotdeauna distanta intre punctele de fixare ale diblurilor recomandata de producatorul profilelor.

Prinderea profilului de fatada
Ghid de montaj - Solutia ETICS cu vata minerala
(4)

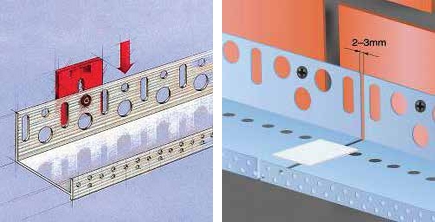

Montarea penelor si a compensatoarelor de dilatare pentru profilul de baza
Marginile exterioare ale bucatilor de profil trebuie sa fie perfect aliniate. Acolo unde aceasta cerinta nu este indeplinita, se recomanda montarea unor pene intre profilul metalic si perete. (5)
Pentru compensarea dilatarilor se va lasa o distanta de 3 mm intre doua profile adiacente.

Montarea penelor si a compensatoarelor de dilatare pentru profilul de baza
Ghid de montaj - Solutia ETICS cu vata minerala
  (5)

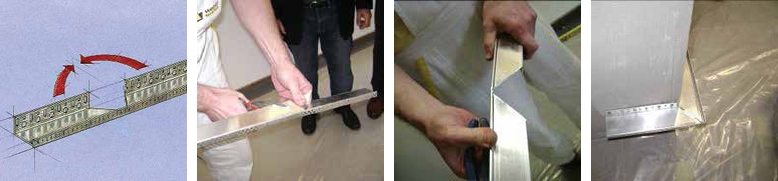

Montarea profilului de baza la colturile fatadei
La colturile fatadei, profilele se vor taia la 45°, croindu-se un tronson dintr-o singura bucata. (6)

Montarea profilului de baza la colturile fatadei
Ghid de montaj - Solutia ETICS cu vata minerala
(6)

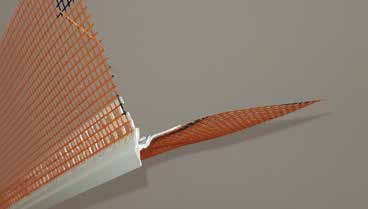

Montarea marginii de picurare pe profilul de baza
In cazul in care suprafata sistemului ETICS depaseste suprafata soclului fatadei spre exterior, profilul de baza trebuie prevazut cu margine de picurare. (7)
Continuitatea marginii de picurare va fi asigurata pe toata lungimea zonei pe care este montat profilul de baza.

Montarea marginii de picurare pe profilul de baza
Ghid de montaj - Solutia ETICS cu vata minerala
  (7)

3. Strat de mortar - adeziv

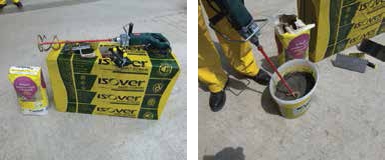

Prepararea pastei de mortar adeziv
Adezivul weber P40 max² se varsa in apa (cca. 4 kg mortar/1 l apa), apoi se amesteca cu un mixer la o viteza redusa. (8)
Dupa obtinerea unei paste omogene, fara bulgari, se lasa in repaus 10 minute, iar inainte de aplicare se reamesteca. Produsul trebuie folosit in cele 90 de minute care urmeaza, iar la fiecare interval de 30 de minute trebuie reamestecat.

Prepararea pastei de mortar adeziv
Ghid de montaj - Solutia ETICS cu vata minerala
  (8)

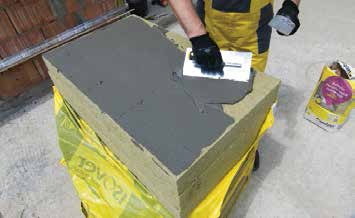

Aplicarea primului strat de mortar adeziv
Suprafata placilor de vata minerala va fi curatata de praf sau alte materii solide. Pentru cresterea aderentei, se va aplica mai intai un strat subtire de mortar adeziv pe toata suprafata placii, netezindu-se cu marginea dreapta a gletierei. (9)
Mortarul adeziv se va aplica fie perimetral, fie in strat continuu, in cazul unor suprafete plane, fara denivelari.

Aplicarea primului strat de mortar adeziv
Ghid de montaj - Solutia ETICS cu vata minerala
  (9)

Aplicarea perimetrala a mortarului adeziv
Mortarul se va aplica intr-o banda continua, cu latimea de 60 - 100 mm, pe tot perimetrul placii si in 2-3 puncte situate in zona centrala a placii, avand un diametru de 100 - 150 mm. (10)
In zonele indicate se va aplica mai intai un strat subtire de mortar, dupa care se va continua cu restul cantitatii, asigurandu-se o grosime a stratului de circa 20 mm.
Important: Se va acoperi cu mortar minimum 40% din suprafata totala a placii de vata minerala.

Aplicarea perimetrala a mortarului adeziv
Ghid de montaj - Solutia ETICS cu vata minerala
  (10)

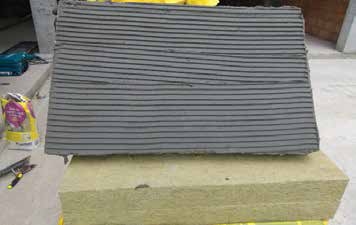

Aplicarea mortarului adeziv in strat continuu
In cazul unor suprafete plane, fara denivelari, mortarul se va aplica pe intreaga suprafata a placii de vata minerala, folosind o gletiera cu dinti de 20 mm. (11)

Aplicarea mortarului adeziv in strat continuu
Ghid de montaj - Solutia ETICS cu vata minerala
  (11)

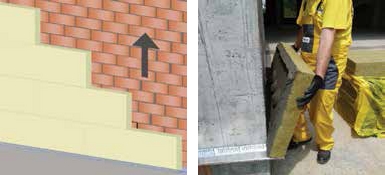

4. Montarea placilor de vata minerala

Montarea placilor de vata minerala se face incepand de la profilul de baza si continuand in sus, pe peretele cladirii. (12)

Montarea placilor de vata minerala
Ghid de montaj - Solutia ETICS cu vata minerala
  (12)

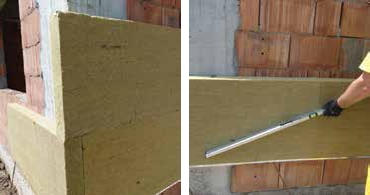

Montarea intretesuta a placilor de vata minerala
In cazul placilor din doua straturi suprapuse, imbinarile vor fi decalate vertical.
Important: Se vor evita spatiile goale intre placi.
Dupa fixarea placilor de vata minerala pe fatada, pozitionarea acestora va fi ajustata, imediat dupa lipire, prin lovire usoara. Verticalitatea si planeitatea suprafetei trebuie verificate cu ajutorul unui dreptar pe tot parcursul procesului de montare a placilor. (13)

Montarea intretesuta a placilor de vata minerala
Ghid de montaj - Solutia ETICS cu vata minerala
  (13)

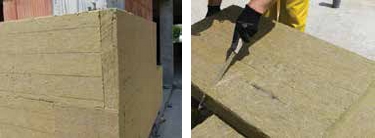

Montarea placilor de vata minerala la colturile fatadei
La colturile fatadei, placile de vata minerala trebuie montate in sistem intretesut. (14)

Montarea placilor de vata minerala la colturile fatadei
Ghid de montaj - Solutia ETICS cu vata minerala
  (14)

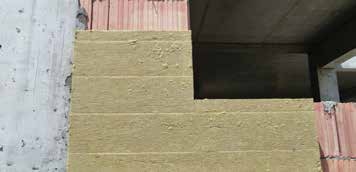

Montarea placilor de vata minerala la colturile ferestrei
La colturile deschiderilor (usi, ferestre, etc.) se vor monta placi de vata minerala decupate in forma de L, in asa fel incat placa sa nu fie in niciun punct mai ingusta de 200 mm. (15)

Montarea placilor de vata minerala la colturile ferestrei
Ghid de montaj - Solutia ETICS cu vata minerala
  (15)

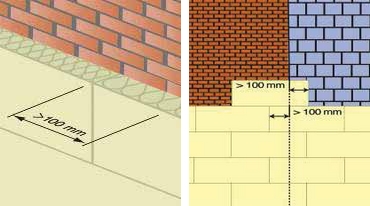

Montarea placilor de vata minerala in zonele unde sunt diferente de nivel si rosturi
Daca intre doua placi adiacente ramane un spatiu mai mare de 10 mm, atunci el se va umple cu o banda de vata minerala. Spatiile mai inguste se vor umple cu spuma poliuretanica cu grad redus de expandare. Diferentele de nivel de pe peretele fatadei se regleaza folosind placi de grosimi diferite. (16)
Rosturile de dilatare existente in structura (corpuri de cladiri lipite unul de celalalt, etc.) se vor pastra si in sistemul termoizolant.

Montarea placilor de vata minerala in zonele unde sunt diferente de nivel si rosturi
Ghid de montaj - Solutia ETICS cu vata minerala
  (16)

5. Montarea diblurilor cu rozete

Indicatiile prezentate in acest document au fost preluate din Ghidul GP 123/2013 publicat de Ministerul Dezvoltarii Regionale si Administratiei Publice.

Diblu cu rozeta pentru montarea placilor de vata minerala
Diblurile se monteaza dupa intarirea mortarului adeziv, la circa 24 de ore dupa lipirea placilor de vata minerala.

Diblu cu rozeta pentru montarea placilor de vata minerala
Ghid de montaj - Solutia ETICS cu vata minerala

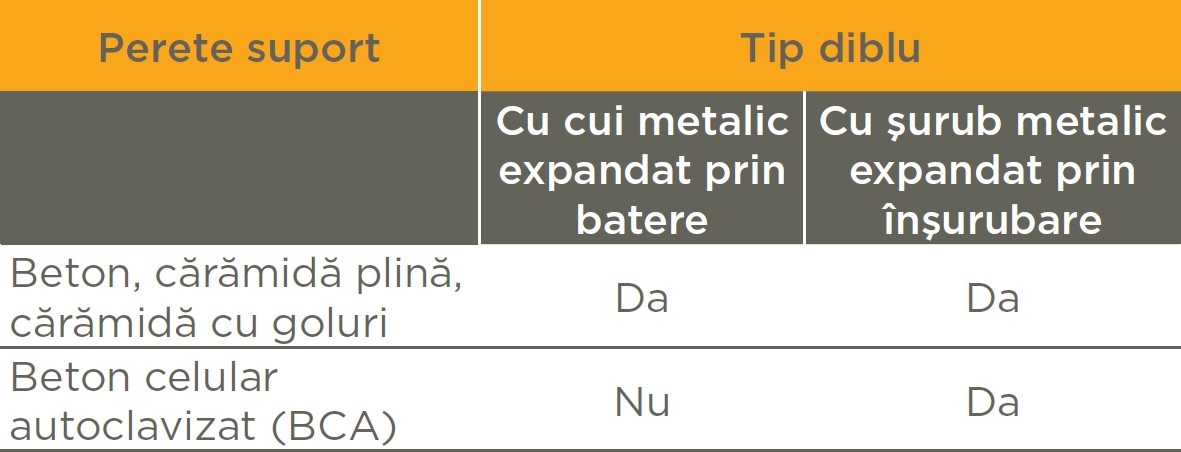

Dibluri pentru diferite tipuri de perete suport
In zonele de colt se recomanda folosirea unor dibluri cu diametrul rozetei de minimum 60 mm. Tipul diblului se va alege conform celor indicate in tabelul de mai jos.

Dibluri pentru diferite tipuri de perete suport
Ghid de montaj - Solutia ETICS cu vata minerala

Se recomanda folosirea de dibluri pentru care forta de smulgere din substratul peretelui este de minimum 0,8 kN (NRK ≥ 0,8 kN/diblu). Aceasta valoare trebuie sa fie indicata in documentatia tehnica a diblului respectiv pentru cazul ancorarii in perete de beton tip C 12/15, tip C 25/25 - C 50/60 si din zidarie de caramida plina. Daca aceasta conditie nu este indeplinita, atunci trebuie efectuate teste de smulgere pe santier.

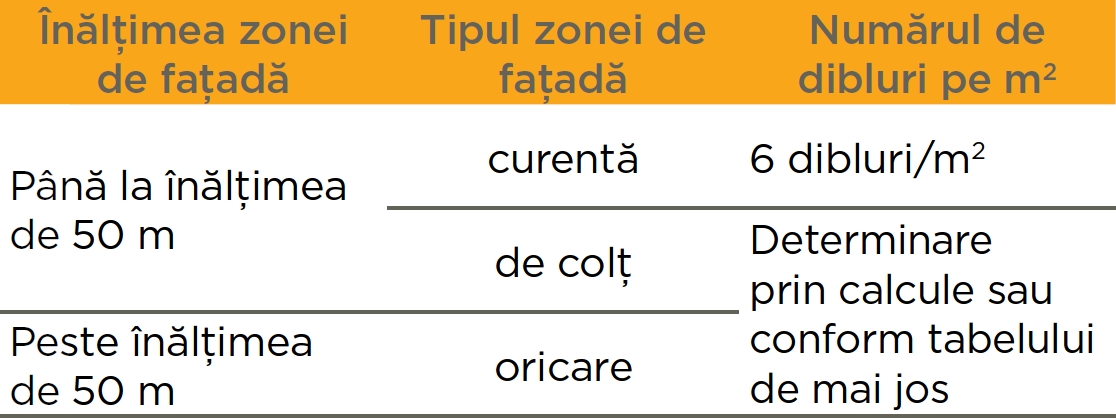

Numarul de dibluri pe m²
Numarul de dibluri pe m² variaza in functie de inaltimea si tipul zonei de fatada, viteza vantului si gradul de expunere a cladirii:

Numarul de dibluri pe m²
Ghid de montaj - Solutia ETICS cu vata minerala
Nota: 1) Numar calculat pentru diblurile a caror forta de smulgere din substratul peretelui este NRK ≥ 0,8 kN/diblu.
Numarul de dibluri pe m²
Ghid de montaj - Solutia ETICS cu vata minerala

Legenda:
I   Cladire izolata situata in teren deschis;
II  Cladiri risipite cu inaltimea < 10 m;
III Cladiri situate in aglomerari urbane.

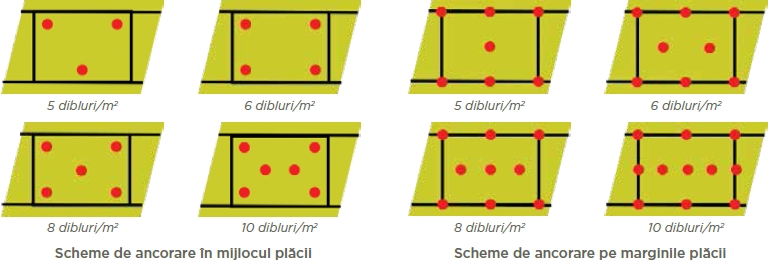

Dispunerea diblurilor in placile de vata minerala
Schemele de dispunere a diblurilor pot fi cu ancorare in mijlocul placii si cu ancorare pe marginile placii, dupa cum se poate observa mai jos:

Dispunerea diblurilor in placile de vata minerala
Ghid de montaj - Solutia ETICS cu vata minerala

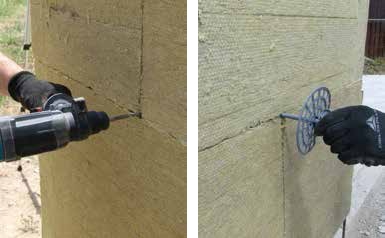

Realizarea gaurilor pentru dibluri si montarea rozetelor
Gaurile pentru fixarea diblurilor se vor realiza folosind tehnica si burghiele adecvate tipului de perete suport. (17)

Realizarea gaurilor pentru dibluri si montarea rozetelor
Ghid de montaj - Solutia ETICS cu vata minerala
  (17)

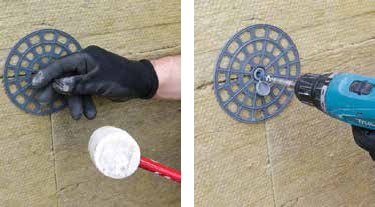

Introducerea diblurilor in peretele suport
In cazul peretilor din beton, caramida plina sau cu goluri diblul se va introduce prin batere, iar in cazul peretilor de beton celular, prin insurubare. (18)

Introducerea diblurilor in peretele suport
Ghid de montaj - Solutia ETICS cu vata minerala
  (18)

Montajul corect al diblurilor
Diblurile sunt montate corect atunci cand rozeta este la acelasi nivel cu placa. In cazul unei diferente mai mari de 5 mm, diblul va fi eliminat. (19)

Montajul corect al diblurilor
Ghid de montaj - Solutia ETICS cu vata minerala
(19)

6. Stratul de masa de spaclu

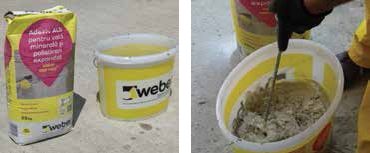

Prepararea pastei de masa de spaclu
Masa de spaclu weber R40 max² se varsa in apa (cca. 4 - 4,5 kg mortar /1 l de apa) si se amesteca cu un mixer cu viteza redusa. (20)
Dupa obtinerea unei paste omogene, fara bulgari, se lasa in repaus 10 minute, iar inainte de aplicare se reamesteca. Produsul trebuie folosit in cele 2 ore care urmeaza, iar la fiecare interval de 30 de minute trebuie reamestecat. Se va aplica in grosimi de 2,5 - 5 mm, folosind gletiera cu dinti.
Important: Respectati intotdeauna indicatiile producatorului pentru prepararea corecta a masei de spaclu.

Prepararea pastei de masa de spaclu
Ghid de montaj - Solutia ETICS cu vata minerala
  (20)

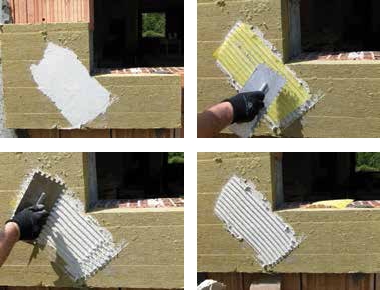

Armarea zonelor sensibile ale fatadei
La colturile deschiderilor de pe fatada (usi, ferestre, etc.) se vor aplica benzi de plasa de armare de circa 300 × 300 mm, la un unghi de 45° cu orizontala. Mai intai se va aplica un strat de masa de spaclu, dupa care se va incorpora fasia de plasa de armare in mortarul proaspat preparat. Se va inlatura materialul in exces si se va lasa sa se usuce. (21)

Armarea zonelor sensibile ale fatadei
Ghid de montaj - Solutia ETICS cu vata minerala
  (21)

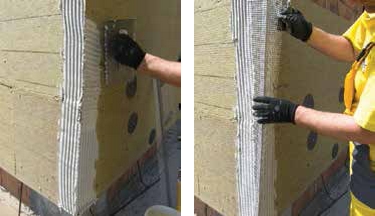

Armarea zonelor de colt ale fatadei
La colturile verticale ale peretelui se vor monta profile speciale cu plasa de armare. Se incepe prin aplicarea unui strat de masa de spaclu pe ambele fete ale coltului, pe o latime de 100 - 150 mm, dupa care se trece la incorporarea profilului. (22) Se va inlatura materialul in exces si se va lasa sa se usuce. In locurile unde peretele formeaza muchii orizontale (latura de sus a perimetrului ferestrelor, usilor, etc.) se vor utiliza profile speciale cu plasa de armare si cu margine de picurare. Se vor respecta aceleasi indicatii de montaj ca la colturile verticale.

Armarea zonelor de colt ale fatadei
Ghid de montaj - Solutia ETICS cu vata minerala
  (22)

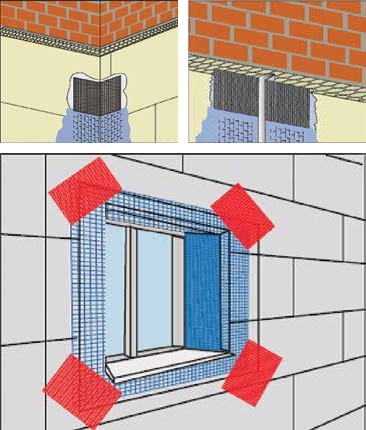

Armarea zonelor de colt ale fatadei, a deschiderilor si a rosturilor de dilatare
La rosturile de dilatare ale cladirii se vor utiliza profile speciale cu plasa de armare si se vor respecta indicatiile de montaj de la colturile verticale. (23)
In zonele de contact cu elementele de tamplarie se vor folosi profile speciale cu plasa de armare si banda de protectie. Montajul lor incepe prin lipirea profilului cu partea autoadeziva pe rama usii sau a ferestrei. Plasa de armare se suprapune peste cea a profilului pentru colturi verticale, dupa care se acopera cu mortar. La final, se indeparteaza banda de protectie.

Armarea zonelor de colt ale fatadei, a deschiderilor si a rosturilor de dilatare
Ghid de montaj - Solutia ETICS cu vata minerala
  (23)

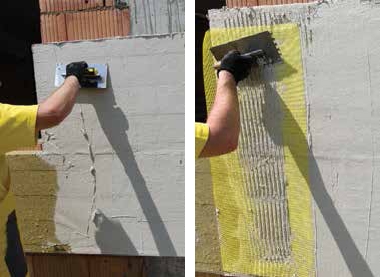

Aplicarea primului strat de masa de spaclu si incorporarea plasei de armare
Inainte de aplicarea masei de spaclu pe toata suprafata placilor de vata minerala, se vor elimina eventualele neregularitati de planeitate, urme de praf sau alte resturi, prin slefuire cu banda abraziva.
Aplicarea masei de spaclu se va face doar daca temperatura exterioara este intre 5 si 30°C si nu exista risc de inghet in urmatoarele 48 de ore.
Cu ajutorul gletierei cu dinti, se va aplica un strat de mortar ce nu va depasi latimea plasei de armare. Aceasta se va incorpora in mortarul proaspat preparat, incepand din partea de sus, prin aplicarea unei presiuni uniforme. (24)

Aplicarea primului strat de masa de spaclu si incorporarea plasei de armare
Ghid de montaj - Solutia ETICS cu vata minerala
  (24)

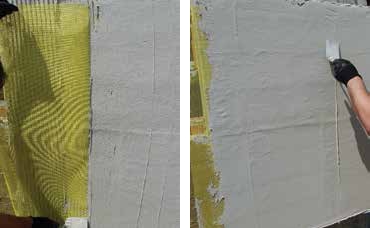

Aplicarea celui de-al doilea strat de masa de spaclu
Doua bucati de plasa de armare adiacente se vor suprapune pe aproximativ 100 mm. Stratul rezultat nu trebuie sa aiba abateri de planeitate. Se intinde apoi cel de-al doilea strat de masa de spaclu astfel incat grosimea totala a stratului de mortar armat sa fie de 3-5 mm. (25)
Cea mai buna rezistenta mecanica a stratului armat de masa de spaclu se obtine atunci cand plasa se afla in treimea superioara a grosimii acestuia. Se asteapta uscarea completa a masei de spaclu (3 - 5 zile) pentru continuarea lucrarii.

Aplicarea celui de-al doilea strat de masa de spaclu
Ghid de montaj - Solutia ETICS cu vata minerala
  (25)

7. Tencuiala decorativa

Aplicarea grundului de amorsaj
Inainte de aplicarea tencuielii decorative, se va utiliza grundul de amorsaj weber G700, de preferat de aceeasi culoare cu cea a tencuielii. Dupa 24 de ore de la amorsarea peretelui, se poate aplica tencuiala decorativa. (26)
Tencuiala decorativa (weberpas silicate sau weberpas topdry) se va aplica doar daca temperatura exterioara este intre 5 si 30°C si nu exista risc de inghet in urmatoarele 48 de ore. Pe timpul aplicarii, fatada trebuie protejata impotriva ploii, vantului si a radiatiei solare.

Aplicarea grundului de amorsaj
Ghid de montaj - Solutia ETICS cu vata minerala
  (26)

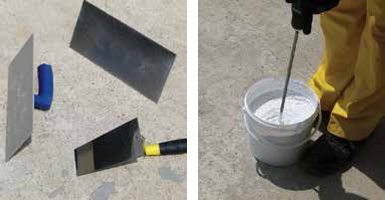

Prepararea tencuielii decorative
Tencuiala decorativa se va aplica cu ajutorul unei gletiere din otel inoxidabil, iar apoi se poate driscui dupa preferinta. Grosimea stratului va fi de 1,5 - 2 mm, mai mare sau egala cu granulometria tencuielii. Se recomanda ca intreaga cantitate de tencuiala decorativa folosita sa faca parte din acelasi lot de fabricatie, pentru a avea o culoare rezultata cat mai uniforma. Aplicarea tencuielii se va face cat mai repede posibil pe intreaga fatada, in straturi umede succesive (metoda "umed pe umed"). (27)

Prepararea tencuielii decorative
Ghid de montaj - Solutia ETICS cu vata minerala
  (27)

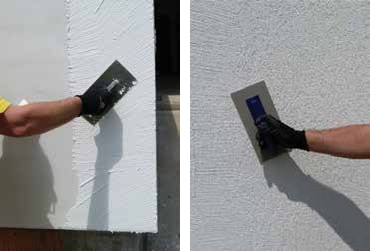

Aplicarea tencuielii decorative si driscuirea
Driscuirea se va efectua numai pe stratul de tencuiala umed, folosind o drisca din plastic. (28)

Aplicarea tencuielii decorative si driscuirea
Ghid de montaj - Solutia ETICS cu vata minerala
  (28)
