Sistem de soclu pentru luminator continuu VELUX Commercial

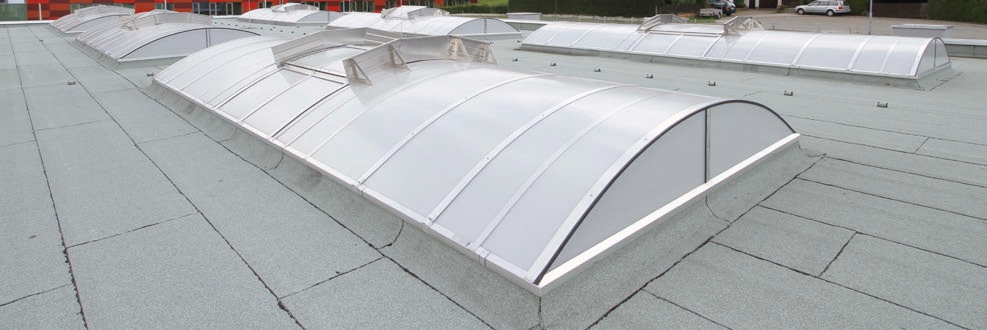

Sistem soclu pentru luminatoare continue Vario - Solutii de soclu pentru fiecare structura de acoperis

Galerie

Sistemul soclu cu inaltime variabila si sistemul optional de conectare cu membrana de acoperis fac posibila potrivirea corespunzatoare in orice structura de acoperis. Conectare sigura cu acoperisul datorita profilurilor optionale de fixare a hidroizolatiei pe soclu.

Sistem de soclu pentru luminator continuu

• Inaltimi constructive livrabile intre 250 si 700 mm
• Dimensionat static conform DIN EN 1993
• Conectare sigura durabila a membranei de acoperis la soclu prin sistemul de conectare livrabil suplimentar
• Indeplineste conditiile DIN 18234-3 la capul soclului fara masuri constructive suplimentare
• Termoizolatie din vata minerala adaptata la geometria soclului; grosime de pana la 100 mm a materialului izolator; prezinta cei mai buni indicatori de termoizolare
• Exploatare buna a luminii naturale si un aspect atractiv datorita stratului optional de vopsea in RAL 9002
• Siguranta pentru al doilea nivel de drenare datorita inclinarii partii superioare a soclului cu 8° spre de exterior.

Inaltimile constructive ale soclurilor

• Inaltimi constructive: intre 250 si 700 mm
• Ca varianta pentru acoperisuri izolante si termice; livrabile pentru toate inaltimile constructive intre 250 si 550 mm
• Inaltimile de socluri 250 si 400 mm sunt prevazute pentru montarea pe deschideri de acoperis complet schimbate, rigide (nu sunt autoportante)
• Inaltimile intre 450 si 700 mm sunt utilizate in principal ca autoportante
• Valabil pentru toate soclurile: suportul luminatorului continuu are o panta circumferentiala de 8° spre exterior. Aceasta ofera securitate suplimentara pentru al doilea nivel de drenaj.

Sistem de soclu pentru luminatoarele continue Vario

Fabricat din otel si disponibil cu inaltimi standard intre 250 si 700 mm, soclul reprezinta un contur vertical care il face potrivit pentru utilizarea cu toate luminatoarele continue Vario. Cu o inclinare spre exterior de 8° a partii superioare a marginii, marginea furnizata de noi asigura scurgerea fiabila a apei de ploaie si condensului.

Galerie

Sistem de soclu pentru luminatoare continue Vario

Galerie

Detaliu de soclu pentru acoperis izolat

Galerie

Detaliu de soclu conventional si conectare cu membrana de acoperis

Poate fi dotat cu izolare de acoperis de pana la 100 mm pentru a imbunatati performanta termica. Ca optiune, VELUX Commercial oferia izolatie din vata de sticla, adaptata geometriei soclului pentru a preveni puntile termice si pentru a oferi performante termice imbunatatite. Sistemul de soclu este disponibil pentru acoperisurile izolate.

Sistem de conectare OPTIMAL L

Sistemul de conectare OPTIMAL L creeaza o legatura permanenta si sigura intre membrana de acoperis si soclu. Sistemul de soclu este disponibil optional pentru izolare si acoperisurile termo.

Galerie

Sistem de conectare OPTIMAL L pentru luminator Vario

Galerie

Sistem de soclu si conectare OPTIMAL L pentru luminator Vario

Reprezentare simbolica a soclurilor care nu sunt autoportante

1. Soclu longitudinal LB
2. Soclu de element frontal LB
3. Coltar de soclu
4. Capac de protectie a soclului
5. Conectorul de protectie a soclului
6. Coltul carcasei soclului
7. Contrafisa de tensiune-compresie
8. Contrafisa diagonala de tensiune-compresie
9. Suport
10. Rigidizarea incrucisata a elementului frontal
11. Constructie la fata locului.

Galerie

Reprezentare simbolica a soclurilor care nu sunt autoportante

Reprezentare simbolica a soclurilor autoportante

1. Socluri longitudinale
2. Socluri de element frontal
3. Coltar de soclu
4. Placa de suport
5. Conectorul de protectie a soclului
6. Coltul carcasei soclului
7. Contrafisa de tensiune-compresie
8. Contrafisa diagonala
9. Tabla de sustinere
10. Element din constructie pentru prinderea de acoperis.

Galerie

Reprezentare simbolica a soclurilor autoportante
