Baterii de racire pe apa gama OKW

Presiune de functionare maxima de 1.5 MPa

Baterii de racire pe apa gama OKW
Baterii de racire pe apa gama OKW

Utilizari
Bateriile de racire pe apa sunt proiectate pentru a raci aerul din exterior in sistemele de ventilatie cu tubulatura dreptunghiulara si pot fi folosite in sisteme de introducere sau introducere si evacuare.

Design
Carcasa bateriei de racire este din tabla galvanizata, rezervorul este din tuburi de cupru si suprafata schimbatorului de caldura din placi de aluminiu. Bateriile de racire sunt disponibile in varianta cu 3 bobine si proiectate pentru o presiune de functionare maxima de 1.5 MPa (15 bari). Sunt echipate cu un separator de picaturi si un canal colector pentru a colecta si evacua condensul.

Montaj

  • montajul se realizeaza cu flanse. Bateriile de racire pe apa pot fi instalate doar orizontal pentru a permite de-aerarea dispozitivului si evacuarea condensului
  • instalarea se va realiza intr-o maniera care asigura o distribuire uniforma a aerului de-a lungul sectiunii
  • filtrul de aer va fi instalat la gura de intrare a ventilatorului pentru a proteja impotriva murdariei si prafului
  • bateria de racire poate fi instalata atat la gura de intrare cat si la cea de evacuare a ventilatorului. Daca bateria este instalata la gura de iesire a ventilatorului, tubulatura dintre baterie si ventilator trebuie sa aiba lungimea 1-1.5m pentru a asigura stabilizarea debitului de aer
  • pentru a atinge capacitatea maxima de racire, bateria de racire trebuie conectata conform principiului contra-debitului
  • daca apa este folosita ca agent de racire, bateriile de racire se pot instala doar in spatii cu temperatura interioara peste 0°C. pentru instalarea in exterior folositi anti-gel
  • separatorul de picaturi este realizat din polipropilena si previne scurgerea condensului de la tuburile de racire. Atunci cand alegeti un tip de baterie de racire luati in considerare ca viteza potrivita a debitului de aer pentru functionarea eficienta a separatorului de picaturi este de pana la 4 m/s
  • scurgerea condensului de la bateria de racire se va face prin U-trap. Inaltimea U-trap depinde de presiunea totala din ventilator
  • pentru functionarea corecta si sigura a bateriei de racire folositi un sistem de automatizari care asigura reglarea automata a capacitatii de racirii si a temperaturii de racire a aerului.

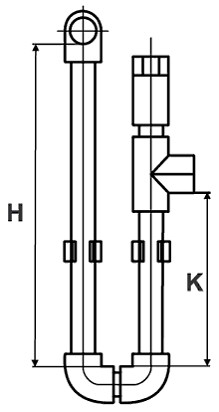

U-trap
Baterii de racire pe apa gama OKW
H (mm) K (mm) P Pa)
100 55 600
200 105 1100
260 140 1400

    H - inaltimea U-trap
    K - inaltimea canalului colector
    P - presiunea totala din ventilator
