tetraSchwank - tehnologia condensatiei pentru sisteme industriale de incalzire

Utilizeaza caldura gazelor si reduce perioada de amortizare a investitiei

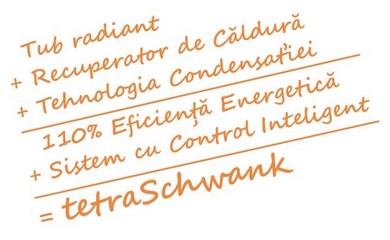

tetraSchwank combina recuperarea caldurii, tehnologia condensatiei, tuburile radiante de inalta eficienta energetica Schwank si un inteligent sistem de control pentru a crea un sistem de incalzire cu o eficienta energetica de pana la 110%.

tetraSchwank recupereaza energia, considerata a fi pierduta, din gazele rezultate in urma arderii, energie care ulterior este returnata spatiului necesar a fi incalzit.

Sistemul tetraSchwank va asigura recuperarea rapida a investitiei si reducerea costurilor de operare.

Obiectivele proiectantilor de la Schwank au fost sa dezvolte un recuperator de caldura cu un pret scazut care sa fie capabil sa exploateze caldura gazelor rezultate in urma arderii fara utilizarea unei unitati de stocare.

tetraSchwank - tehnologia condensatiei pentru sisteme industriale de incalzire
tetraSchwank - tehnologia condensatiei pentru sisteme industriale de incalzire
Galerie
tetraSchwank - tehnologia condensatiei pentru sisteme industriale de incalzire
tetraSchwank - tehnologia condensatiei pentru sisteme industriale de incalzire
Galerie

Functionarea:
tetraSchwank va fi inclus in sistemul de evacuare a gazelor rezultate in urma arderii al tubului radiant. Cu o putere termica de maxim 40 kW, acesta recupereaza (utilizand tehnica condensatiei) caldura continuta de aceste gaze si va directiona aceasta caldura imediat in spatiul necesar a fi incalzit.

Aplicatii:
In combinatie cu tuburile radiante Schwank, tetraSchwank recupereaza caldura considerata a fi pierduta, facand posibila utilizarea imediata a acesteia.

Avantaje imediate:

  • Utilizarea caldurii gazelor
  • Utilizarea tehnologiei condensatiei
  • Cresterea semnificativa a eficientei energetice, pana la 110% [Hi]
  • Perioada rapida de amortizare
  • Caldura directa fara unitate de stocare.

tetraSchwank este solutia de incalzire Nr. 1 in ceea ce priveste reducerea costurilor de operare - sistem ideal pentru hale cu inaltime mica sau medie.

Bilant Energetic: Tub Radiant Schwank + tetraSchwank
Bilant Energetic: Tub Radiant Schwank + tetraSchwank
Galerie

*factor radiant pentru calorSchwank 30 masurat in laboratorul DVGW in acord cu EN 416-2

Detalii tehnice ale sistemului cu recuperator de caldura:

Detalii tehnice ale sistemului cu recuperator de caldura
Detalii tehnice ale sistemului cu recuperator de caldura
Galerie
Eficienta energetica: max. 110%
Tehnologie condensatie: da
Material: inox
Dimensiuni: L=4,700mm, ø200mm
Gerutate: aprox. 31kg
Putere termica: 15-40kW [tip U]
15-30kW [tip L]
Debit aer [ventilator]: pana la 800m³/h
ΔTmax [aer]: 15 K
