Inovatii si solutii care imbunatatesc eficienta si usurinta in sistemele HVAC

O solutie prefabricata de echilibrare si control hidraulic pentru sistemele de schimbare intre incalzire si racire cu patru conducte.

Danfoss se straduieste in continuu sa inoveze si sa ofere solutii care imbunatatesc eficienta si usurinta in sistemele HVAC. Cel mai recent produs, AB-QM 4.0 CO6 Flexo, este o dovada a acestui angajament. Acest set de conexiuni prefabricat standardizat este conceput pentru a simplifica proiectarea, instalarea si intretinerea sistemelor hidraulice HVAC, in special a panourilor radiante si a grinzilor de racire in sistemele de schimbare intre incalzire si racire cu patru conducte.

Nou la Danfoss: extinderea familiei AB-QM cu actuatorul AB-QM 4.0 CO6 Flexo
Nou la Danfoss: extinderea familiei AB-QM cu actuatorul AB-QM 4.0 CO6 Flexo

Setul este echipat cu robinet de echilibrare si control independent de presiune AB-QM 4.0 de inalta precizie, precum si cu robinet cu bila ChangeOver6 cu sase cai. Robinetii sunt prefabricati intr-un set compact de conexiuni, testat la presiune, cu sase conducte de 18 mm optimizate pentru spatiu; patru pentru a se conecta la incalzirea si racirea HVAC si doua pentru a se conecta la panoul radiant sau grinda de racire. Toate pot fi rotite pentru o flexibilitate maxima in instalare.

Se pot alege seturile cu conexiuni de 18 mm pentru pres fit sau filet intern de ½”, precum si seturi cu interval de debit redus intre 20-200 l/h sau interval de debit normal intre 65-650 l/h. In functie de situatia cererii, fie incalzirea, fie racirea este permisa in unitatea terminala. In timpul secventei de schimbare, fluxul incrucisat este prevenit.

Nou la Danfoss: extinderea familiei AB-QM cu actuatorul AB-QM 4.0 CO6 Flexo
Nou la Danfoss: extinderea familiei AB-QM cu actuatorul AB-QM 4.0 CO6 Flexo

Secventa de schimbare este determinata de controlerele de temperatura ale camerei, fie autonome, fie ale sistemului de management al cladirii (BMS). Acestea controleaza actuatoarele Danfoss montate pe ambii robineti din setul de conexiuni. Pentru o conexiune usoara cu un BMS, sunt utilizate actuatoarele digitale NovoCon®. In cazul controlerelor de temperatura autonome sau al BMS-urilor cu I/O analogice, pot fi utilizate actuatoarele modulare AME 110NL(X) 0-10V combinate cu ChangeOver6.

Caracteristici si beneficii

  • Cu o inaltime integrata de doar 125 mm, inclusiv actuatoarele, AB-QM 4.0 CO6 Flexo minimizeaza cerintele de spatiu la nivelul tavanului. Dimensiunea sa compacta asigura integrarea perfecta in diverse scenarii de instalare, fara a compromite performanta.
  • AB-QM 4.0 CO6 Flexo asigura fluxuri de proiectare perfect echilibrate pentru incalzire si racire, chiar si la sarcini partiale. Acest lucru duce la o eficienta energetica maxima, optimizand atat procesele de incalzire, cat si cele de racire pentru o performanta mai buna si un consum redus de energie.
  • Conexiunile „click-fit” pot fi rotite si ofera flexibilitate maxima in instalare. In ciuda flexibilitatii supreme, acestea asigura o functionare etansa si reduc costurile de esec. Aceste conexiuni permit, de asemenea, demontarea rapida si inlocuirea robinetilor AB-QM 4.0 sau ChangeOver6, facand intretinerea extrem de simpla.
  • La baza setului de conexiuni se afla robinetul de control independent de presiune AB-QM 4.0 (PICV) de inalta precizie. Aceasta asigura un control stabil si eficient al sistemelor hidraulice, mentinand niveluri optime de confort in orice mediu.
  • Sistemul este compatibil cu actuatoarele digitale IoT Danfoss NovoCon®, inclusiv NovoCon® S si NovoCon® CO6. Aceste actuatoare ofera control precis al temperaturii si se pot integra perfect cu sistemele de management al cladirii (BMS) prin BACnet sau Modbus, oferind date extinse ale sistemului HVAC pentru monitorizare si control imbunatatit. Deosebit de relevant pentru aplicatia de schimbare, actuatorul NovoCon® S permite recommisionarea de la distanta a fluxului de proiectare AB-QM 4.0 atunci cand sistemul trece de la incalzire la racire sau invers, pentru eficienta optima si confortul ocupantilor.
Nou la Danfoss: extinderea familiei AB-QM cu actuatorul AB-QM 4.0 CO6 Flexo
Nou la Danfoss: extinderea familiei AB-QM cu actuatorul AB-QM 4.0 CO6 Flexo

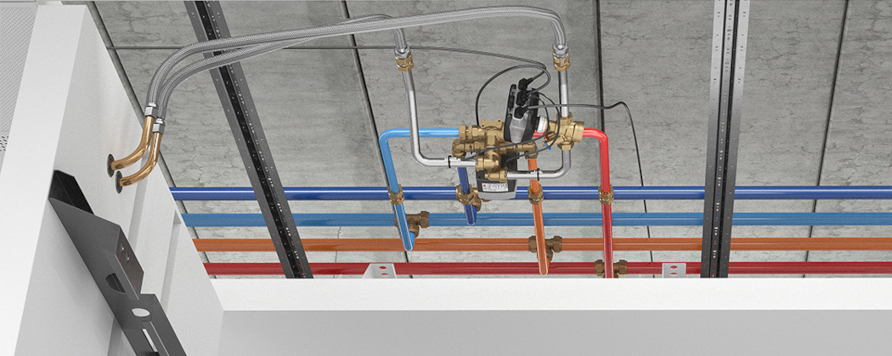

Danfoss AB-QM 4.0 CO6 Flexo - distributia fluxurilor de apa pentru incalzire sau racire intr-un sistem de schimbare cu patru conducte

De ce sa alegeti AB-QM 4.0 CO6 Flexo?

  • Economie de timp: Natura prefabricata a setului reduce atat timpul de proiectare, cat si cel de instalare, facandu-l o solutie rentabila
  • Fiabilitate: Fiecare unitate este testata la presiune pentru a asigura durabilitatea si fiabilitatea in diverse conditii de operare
  • Versatilitate: Dimensiune compacta si flexibila, potrivita pentru panouri radiante si grinzi de racire in cladiri comerciale si institutionale cu un sistem de schimbare intre incalzire si racire cu patru conducte.
Produse mentionate in articol
Actuator AB-QM 4.0 CO6 Flexo

Actuator AB-QM 4.0 CO6 Flexo

Actuatorul AB-QM 4.0 CO6 Flexo este un set de conexiuni prefabricat standardizat si este conceput pentru a simplifica proiectarea, instalarea si intretinerea sistemelor hidraulice HVAC, in special a panourilor radiante si a grinzilor de racire in sistemele de schimbare intre incalzire si racire cu patru conducte. Setul este echipat cu robinet de echilibrare si control independent de presiune AB-QM 4.0 de inalta precizie, precum si cu robinet cu bila ChangeOver6 cu sase cai. Robinetii sunt prefabricati intr-un set compact de conexiuni, testat la presiune, cu sase conducte de 18 mm optimizate pentru spatiu; patru pentru a se conecta la incalzirea si racirea HVAC si doua pentru a se conecta la panoul radiant sau grinda de racire. Toate pot fi rotite pentru o flexibilitate maxima in instalare. Puteti alege din seturi cu conexiuni de 18 mm pentru pres fit sau filet intern de ½”, precum si din seturi cu interval de debit redus intre 20-200 l/h sau interval de debit normal intre 65-650 l/h. In functie de situatia cererii, fie incalzirea, fie racirea este permisa in unitatea terminala. In timpul secventei de schimbare, fluxul incrucisat este prevenit.
