Finder seria 7F - ventilatoare filtrante pentru dulapuri si tablouri electrice

Disiparea caldurii generate in dulapurile si tablourile electrice este un factor important de luat in considerare atunci cand se realizeaza proiectarea unui tablou electric, iar cea mai potrivita solutie in acest scop reprezinta un subiect dezbatut adesea in randul expertilor tehnici.

Cert este ca va trebui determinat debitul de aer necesar, in functie de tipul incintei electrice, conditiile ambientului in care este amplasat dulapul si bineinteles in functie de caldura generata.

Finder seria 7F - ventilatoare filtrante pentru dulapuri si tablouri electrice
Finder seria 7F - ventilatoare filtrante pentru dulapuri si tablouri electrice

Instalarea ventilatorului:

Exista multe puncte de vedere cu privire la cea mai buna configuratie a sistemului de ventilatie pentru a realiza eficient disiparea caldurii, si inevitabil, nu exista o singura solutie perfecta care sa satisfaca toate aplicatiile posibile. Astfel este recomandat sa luati in considerare fiecare aplicatie individual.

Ventilatia naturala, ventilatia fortata, instalatiile paralel sau in serie, sunt cateva dintre metodele de ventilatie si instalare utilizate.

  • Ventilatie naturala cu filtru de evacuare:
    Aceasta configuratie este adecvata in special atunci cand temperatura din interiorul dulapului electric nu este deosebit de ridicata, deoarece are o capacitate de racire limitata.
  • Ventilator cu filtru standard in partea de jos si filtru de evacuare in partea de sus a dulapului:
    Ventilatia fortata, cu aer introdus din exterior in incinta, poate fi solutia potrivita pentru racirea mai eficienta a dulapurilor electrice care genereaza o cantitate semnificativa de caldura.
Finder seria 7F - ventilatoare filtrante pentru dulapuri si tablouri electrice
Finder seria 7F - ventilatoare filtrante pentru dulapuri si tablouri electrice

Configuratiile:

Configuratiile de mai sus sunt potrivite in circumstantele in care temperatura exterioara este mai mica decat temperatura din interiorul dulapului electric si, in cazul unui ventilator, in care este necesar un flux de aer mai specific.

Ventilatoarele filtrante Finder Tipul 7F.20, disponibile intr-o gama de dimensiuni diferite, sunt ideale pentru aceste tipuri de aplicatii.

Ventilator cu flux de aer inversat montat in partea superioara a incintei si filtru in partea inferioara:

In aceasta configuratie, fluxul de aer este extras din interiorul incintei si evacuat in exterior. Spre deosebire de exemplul anterior, aceasta configuratie este potrivita in special pentru racirea interiorului dulapului in conditii de ambient mai cald. In acest caz cele mai potrivite produse sunt ventilatoarele Finder Tipul 7F.21, cu flux de aer inversat. Acestea sunt disponibile intr-o gama de dimensiuni diferite in functie de debitul de aer necesar.

In ambele cazuri, indiferent daca este utilizat un flux de aer standard sau un flux de aer inversat, este important sa folositi un filtru de evacuare sau de admisie, deoarece diferentele de presiune create de aceste fluxuri de aer pot face ca praful si alte impuritati sa intre in incinta dulapului. Este cunoscut faptul ca praful si alte particule din aer contribuie la reducerea duratei de viata a componentelor, ceea ce poate duce la avarierea timpurie a echipamentelor.

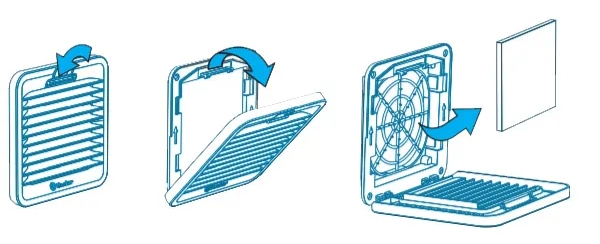

Pentru a mentine sistemul de ventilatie in parametrii corecti, se recomanda verificarea si inlocuirea materialelor filtrante. Acum aceste operatiuni sunt si mai simple, deoarece materialul filtrant poate fi inlocuit sau curatat cu usurinta si in siguranta, prin simpla deschidere a grilei frontale, fara a fi necesara demontarea intregului ventilator.

Finder seria 7F - ventilatoare filtrante pentru dulapuri si tablouri electrice
Finder seria 7F - ventilatoare filtrante pentru dulapuri si tablouri electrice

Ventilatoare filtrante Finder cu flux de aer standard sau inversat:

Disponibil in diferite dimensiuni, complet cu filtru si in versiuni cu flux de aer standard sau inversat, gama de ventilatoare filtrante Finder Seria 7F pentru dulapuri electrice si tablouri electrice a fost recent actualizata si proiectata de Fossati-Minelli.

Toate produsele din gama ofera:

  • nivel foarte scazut al zgomotului
  • material filtrant usor de inlocuit
  • dimensiuni exterioare minime.

Toate produsele pentru ventilatia dulapurilor si tablourilor electrice proiectate de Finder sunt certificate UL si sunt conforme cu alte standarde tehnice, in functie de tip, cum ar fi: CE, EAC si cURus.

Materialele filtrelor:

Materialele filtrelor sunt fabricate dintr-o fibra sintetica inovatoare, rezistenta la temperaturi de pana la +100° C si cu proprietate anti-inflamatoare dupa standardul F1 (DIN 53438). Instalarea este foarte simpla si presupune doar asamblarea pieselor, filtrul fiind optimizat pentru o grosime a peretelui intre 1,5 mm si 2,5 mm. Pentru o securitate sporita se recomanda utilizarea suruburilor care se regasesc in ambalaj.

Modele si marimi:

Gama de ventilatoare Finder Seria 7F pentru dulapuri electrice include modele de diferite dimensiuni, de la marimea 1 pana la marimea 5.

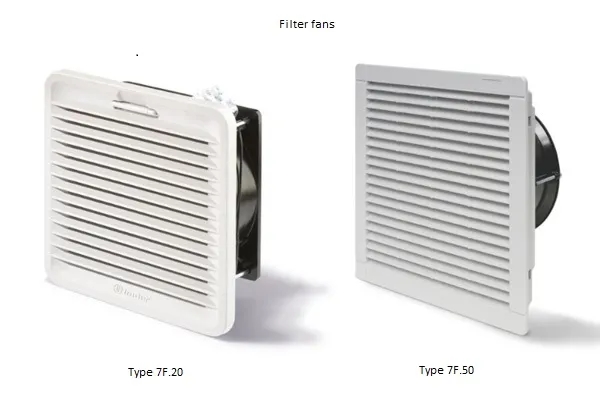

Tipurile 7F.20 si 7F.50 sunt ventilatoare cu flux standard, in timp ce Tipurile 7F.21 sunt modele cu flux de aer inversat.

Finder seria 7F - ventilatoare filtrante pentru dulapuri si tablouri electrice
Finder seria 7F - ventilatoare filtrante pentru dulapuri si tablouri electrice

Ventilatoare de dimensiuni mai mari:

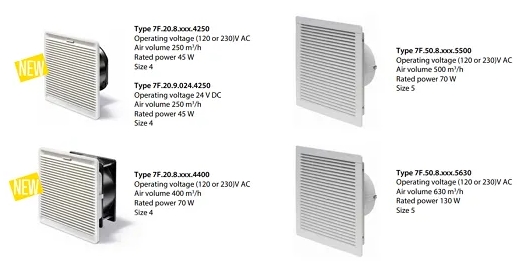

Pentru a-si completa gama de ventilatoare filtrante, Finder a lansat recent modelele de dimensiuni mai mari: dimensiunea 4 (250 × 250 mm) si dimensiunea 5 (320 × 320 mm).

Noile tipuri 7F.20.x.xxx.4250 si 7F.20.8.xxx.4400 ale dimensiunii 4, cu debit de aer de 250 si respectiv 400 m³/h, prezinta filtre usor de inlocuit, ca si in cazul versiunilor de dimensiuni mai mici. De asemenea, acestea au un debit de aer semnificativ mai mare decat alte ventilatoare cu filtru de dimensiunea 4 de pe piata.

Finder seria 7F - ventilatoare filtrante pentru dulapuri si tablouri electrice
Finder seria 7F - ventilatoare filtrante pentru dulapuri si tablouri electrice

Caracteristici tehnice:

Exista diferente (in functie de tip) in ceea ce priveste tensiunea nominala, volumul de aer si alte caracteristici – astfel caracteristicile tehnice complete trebuie sa fie consultate inainte de a decide ce ventilator filtrant sa se aleaga.

  • Tensiune nominala: 24 V CC, 120 sau 230 V CA (50/60 Hz)
  • Debitul de aer (24…400)m³/h (fara filtru)
  • Debitul de aer (14…270)m³/h (cu filtru instalat)
  • Borne push-in
  • Ventilator filtrant cu flux inversat (Tipul 7F.21)
  • Categoria de protectie: IP54/Tipul 12
  • Marimi de la 92 mm pana la 250 mm.
Produse mentionate in articol
Ventilatoare filtrante Finder seria 7F pentru dulapuri de comanda

Ventilatoare filtrante Finder seria 7F pentru dulapuri de comanda

In functie de tip, ventilatoarele filtrante Finder seria 7F pentru dulapuri si panouri electrice includ urmatoarele caracteristici: silentioase; adancime de montare redusa; debit de aer 14…470 m³/h (cu filtru de evacuare instalat in dulap); debit de aer 24…630 m³/h (debit neobturat); tensiune de functionare: 24V C.C., 120V C.A. 230 V C.A.
