Sistem de drenaj de inalta calitate Nophadrain, certificat CE pentru acoperisuri-terasa, cu panta abrupta. Sistemul de drenaj ND 200/220 previne acumularea presiunii hidrostatice si protejeaza hidroizolatia impotriva sarcinilor mecanice. Intrebuintare pentru: sistem de acoperis-terasa, sistem de acoperis verde extensiv.
Brosura
Deflectorul de vant ND Solar constituie un element al sistemului de montaj ND Solar pentru acoperisuri verzi. Conform planului de proiect, trebuie sa existe cel putin un deflector de vant ND Solar montat pe fiecare rand de panouri solare, atat pe partea scurta, cat si pe partea lunga a inaltatorului. Fiecare deflector de vant este alcatuit din 4 suporturi, 4 suruburi cu piulite si 4 suruburi cap ciocan. Fiecare dintre suporturi trebuie sa fie atasat la profilul de montaj a panourilor solare ND folosind un surub cap ciocan si un surub cu piulita, in conformitate cu indicatiile de montaj. Utilizati un cuplu de strangere de 20 Nm.
Brosura

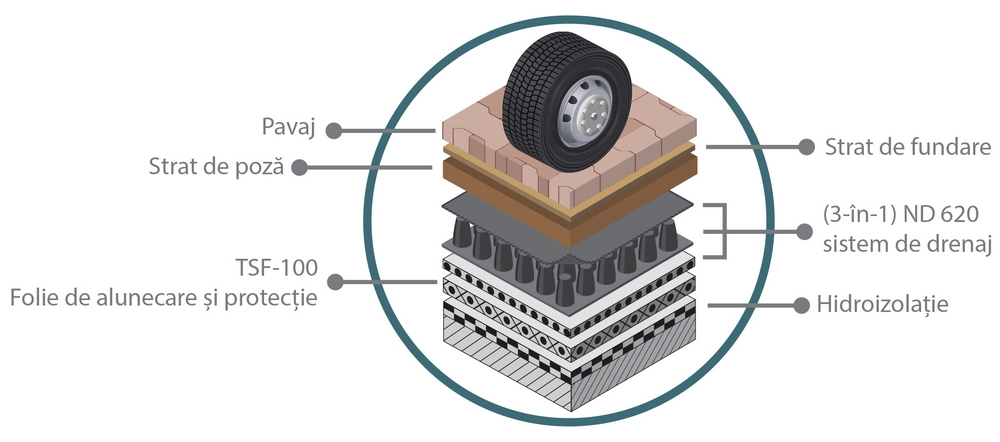

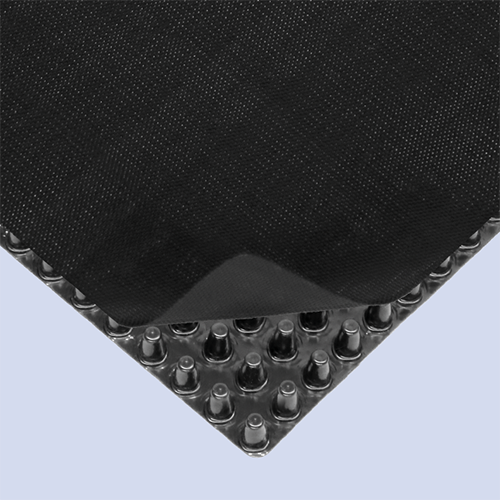

Sistemele de drenaj ND sunt compuse din strat de filtrare, strat de drenaj si strat de protectie si separare, formand un sistem unitar. Nucleul sistemelor de drenaj ND este o membrana cu alveole din plastic, cu inaltimea de 13 - 27 mm, care este lipita de un material filtrant (tesut sau netesut). Dupa caz, aceasta parte centrala a sistemului de drenaj poate fi perforata si asigurata cu o folie de alunecare care preia din presiune, sau poate avea pe spate un geotextil permeabil la vapori.
Clemele de capat pentru modulele Solar ND, impreuna cu clemele de mijloc pentru modulele Solar ND, fixeaza panourile solare pe profilul de montare a modulelor Solar ND. Profilul este atasat la sistemul de montare Solar ND pentru acoperisuri verzi. Aceste cleme sunt concepute pentru a gazdui panouri solare cu inaltimi ale cadrului de la 28 mm pana la 50 mm. Clemele pot fi glisate in sina de montare a panourilor Solar ND. Fiecare panou solar are atasamente pe doua laturi ale sinelor de montare. Atunci cand se instaleaza un rand de panouri solare, primul si ultimul panou din rand sunt fixate pe marginile exterioare cu ajutorul clemelor de capat pentru module Solar ND. Clemele de mijloc pentru module Solar ND fixeaza si celelalte laturi ale panourilor solare. Panourile solare au o zona pentru cleme marcata de producator. Se va acorda atentie acestui aspect atunci cand se ataseaza clemele. Deoarece clemele de capat pentru Modulul Solar ND sunt utilizate ca cleme de margine, o parte are o grila. Inainte de a insuruba aceasta, clema trebuie fixata pe profilul modulului. Apoi trebuie sa fie fixata in pozitie, iar surubul incorporat trebuie sa fie strans cu un cuplu de 6-7 Nm.
Brosura
Panourile solare se monteaza cu clemele de mijloc si cu clemele de capat pentru modulele Solar ND, pe profilul de montaj al panourilor Solar ND. Profilul de montaj poate sustine 4 panouri solare. Lungimile profilelor de montaj sunt adaptate la latimi ale panourilor de 1,13 m si sunt disponibile in diferite lungimi. Acest lucru inseamna ca 4 panouri pot fi montate pe un profil cu o lungime standard de 4,67 m. Profilele de montaj pot fi conectate intre ele cu ajutorul placilor de prelungire pentru profilele de montaj ND Solar.
