Gama de ventilatoare centrifugale in-line VKP mini in carcasa de otel cu debit de aer de pana la 176 m³/h

Montaj, variante si exemple de instalare a VKP mini

Ventilatoare centrifugale in carcasa de otel cu debit de aer de pana la 176 m³/h cu mentinerea continua a debitului de aer in timp ce presiunea alterneaza in sistem. Proiectat pentru sistemele de ventilatie de introducere si evacuare.

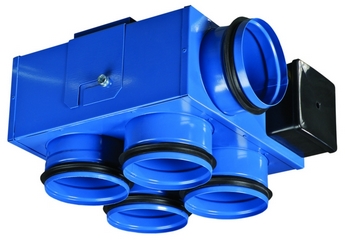

Ventilatoare centrifugale in-line VKP mini in carcasa de otel
Ventilatoare centrifugale in-line VKP mini in carcasa de otel
Galerie

Utilizari
Sisteme de ventilatie de introducere si evacuare pentru diverse incinte de dimensiuni mici cu spatiu limitat pentru montare. Pentru conectare cu tubulatura circulara cu diametru de 100 mm. Diversele variante disponibile cu numarul de orificii de admisie de la 1 la 6 permit folosirea unui singur ventilator pentru evacuarea aerului din mai multe incinte simultan. Acest lucru determina ca montarea sistemului de ventilatie sa fie mult mai usoara.

Design
Carcasa ventilatorului este realizata din otel cu vopsea polimerica. Inaltimea carcasei este doar de 112 mm pentru modelul VKP 100, permitand astfel montarea intr-un spatiu mic. Carcasa demontabila ofera acces direct la motor, asigura montajul usor si permite intretinerea ventilatorului si a tubulaturii de aer fara demontare.

Motor
Rotorul cu paletele curbate inapoi pentru presiune ridicata este alimentat de motorul mono-fazic cu trei viteze. Constructia speciala a turbinei SMART (motor si rotor) asigura o alimentare constanta cu aer in incinte si, in acelasi timp, controlul vitezei motorului ca o functie a rezistentei aerului in tubulatura.
Clasa de protectie IP 44. Motorul este dotat cu protectie la supra-incalzire cu restart automat si rulment pentru o durata lunga de functionare de cel putin 40.000 de ore. Pentru o functionare cat mai precisa, sigura si cu nivel scazut de zgomot, fiecare turbina este echilibrata dinamic in timpul asamblarii.

Controlul vitezei
Viteza motorului se schimba automat in functie de rezistenta sistemului de ventilatie asigurand astfel debitul de aer constant. Se poate folosi un tiristor sau controlor autotransformator. Daca se instaleaza suplimentar un intrerupator cu trei pozitii, cele trei pozitii ale motorului pot fi controlate manual.
Mai multe ventilatoare pot fi conectate la un singur controler cu conditia ca puterea totala si tensiunea necesara sa nu depaseasca valorile nominale ale controlerului.

Montaj
Montarea in orice unghi al peretelui se realizeaza cu ajutorul consolei livrate cu dispozitivul.
Conectarea cablurilor si montajul se va realiza in conformitate cu manualul si schema electrica.

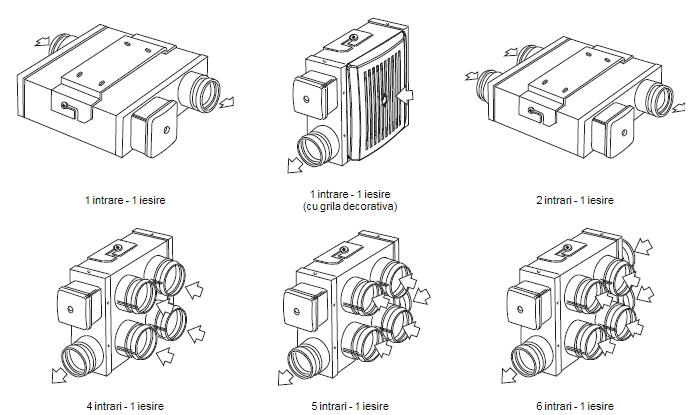

Variantele ventilatorului VKP mini
Gama de ventilatoare centrifugale in-line VKP mini in carcasa de otel cu debit de aer de pana la 176 m³/h
Galerie

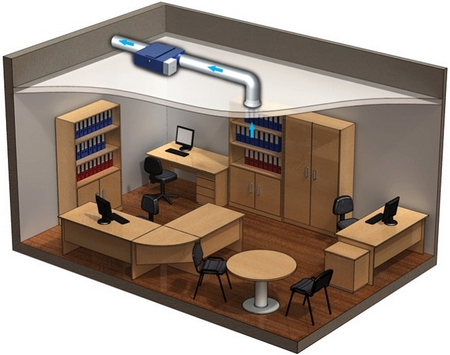

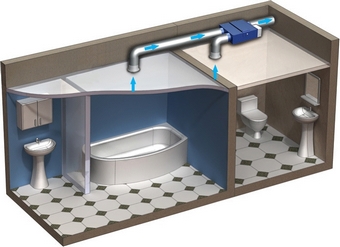

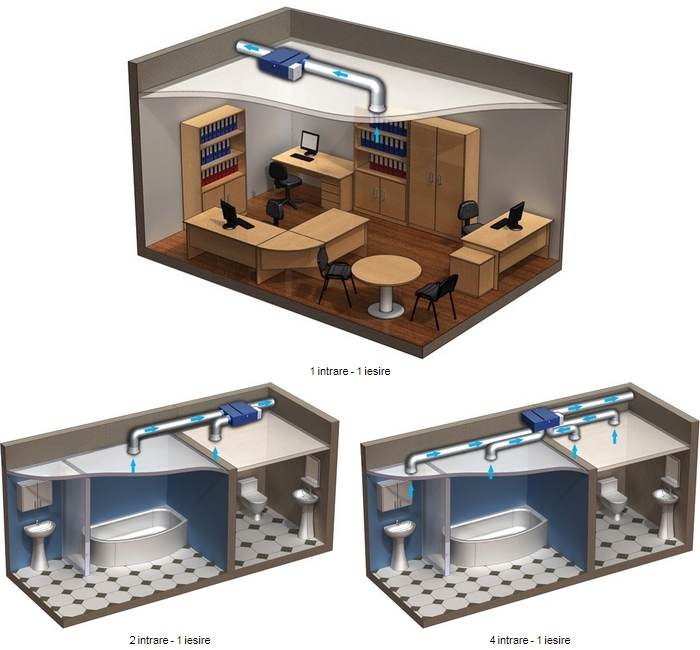

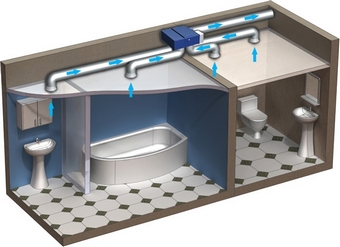

Exemple de instalare a VKP mini
Gama de ventilatoare centrifugale in-line VKP mini in carcasa de otel cu debit de aer de pana la 176 m³/h
Galerie

Produse mentionate in articol


Ventilatoare centrifugale industriale Vents

Ventilatoare centrifugale cu o singura gura de admisie, tip spirala cu capacitate de ventilatie de pana la 19.000 m³/h. Ventilatoare proiectate pentru sisteme de aerisire si aport aer. Modele disponibile cu motor extern cu rotor sau rotor cu palete montat pe axul motorului asincron.
Seria VCN, VCU, VCUN, VKP, VKP mini, VN 80, VN-1 80, VKP, VKP 4D 1000X500, VKPI, VKPF si VKPFI.

Brosura
Vezi detalii
Card produs
