Locuinte eficiente energetic fara punti termice cu ajutorul conectorilor termoizolatori EBEA®

O solutie practica si eficienta din punct de vedere al costurilor

Asistam la o cerere tot mai mare de imbunatatire a performantelor energetice a cladirilor.

Pentru a avea o locuinta cu o eficienta energetica superioara este nevoie de luarea unor decizii corecte de proiectare in faza de planificare, ceea ce poate ajuta la reducerea puntilor termice si la implementarea unor solutii eficiente.

Principalele obiective sunt eliminarea puntilor termice, prevenirea condensului sau aparitia ulterioara a mucegaiului in zonele in care structura de beton este rece. Prin utilizarea conectorilor termoizolatori pentru balcoane EBEA®, aceste cerinte pot fi indeplinite, pastrand in acelasi timp integritatea structurala si transferul de incarcari.

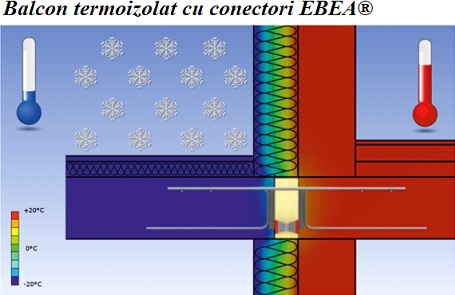

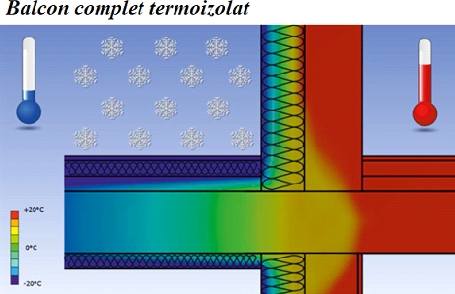

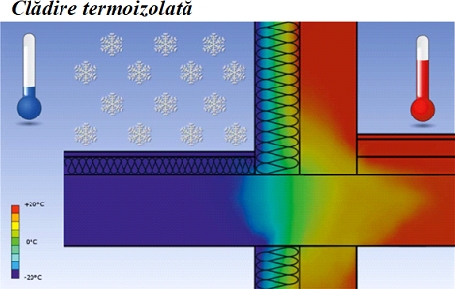

Urmatoarele ilustratii arata modul in care conectorii termoizolatori EBEA® pot imbunatati reducerea transferului de caldura in comparatie cu alte solutii conventionale.

Locuinte eficiente energetic fara punti termice cu ajutorul conectorilor termoizolatori EBEA®
Locuinte eficiente energetic fara punti termice cu ajutorul conectorilor termoizolatori EBEA®
Locuinte eficiente energetic fara punti termice cu ajutorul conectorilor termoizolatori EBEA®
Locuinte eficiente energetic fara punti termice cu ajutorul conectorilor termoizolatori EBEA®
Locuinte eficiente energetic fara punti termice cu ajutorul conectorilor termoizolatori EBEA®
Locuinte eficiente energetic fara punti termice cu ajutorul conectorilor termoizolatori EBEA®

Comportamentul structural

Conectorii termoizolatori au rolul de a elimina putea termica dintre doua elemente de beton si sa asigure transferul de forte de tractiune, forfecare sau moment incovoietor.

Forta de tractiune datorata momentului incovoietor este preluata de armatura de otel din partea superioara a conectorilor, iar forta de compresiune este transferata prin bufferele din beton de ultra-inalta performanta (BUIP) sau din otel inoxidabil.

Locuinte eficiente energetic fara punti termice cu ajutorul conectorilor termoizolatori EBEA®
Locuinte eficiente energetic fara punti termice cu ajutorul conectorilor termoizolatori EBEA®
a) Transfer moment incovoietor

Forta de forfecare este transferata fie printr-o placa metalica inglobata in termoizolatie fie printr-o armatura de otel cu forma inclinata inglobata in sistem.

Locuinte eficiente energetic fara punti termice cu ajutorul conectorilor termoizolatori EBEA®
Locuinte eficiente energetic fara punti termice cu ajutorul conectorilor termoizolatori EBEA®
b) Transfer forta de forfecare

Rezistenta conectorilor termoizolatori EBEA® este determinata printr-un proiect de calcul in baza normativelor in vigoare Eurocod (EN 1992-1-1, 2004), (EN 1993-1-1, 2005) si (EN 1993-1-4,2006) si sunt agrementate pe piata locala prin agrementul 001SC-01-282-2020.

Proiecte de referinta

Departamentul Peikko Customer Engineering efectueaza calculele necesare unei dimensionari cat mai optimizate pentru conectorii termoizolatori, astfel incat fiecare proiect in parte sa poata beneficia de avantajele tehnico economice ale unui produs personalizat. Pe langa avantajele economice, conectorii fabricati individual in functie de nevoile din proiect asigura un montaj rapid si evita posibile greseli de executie.

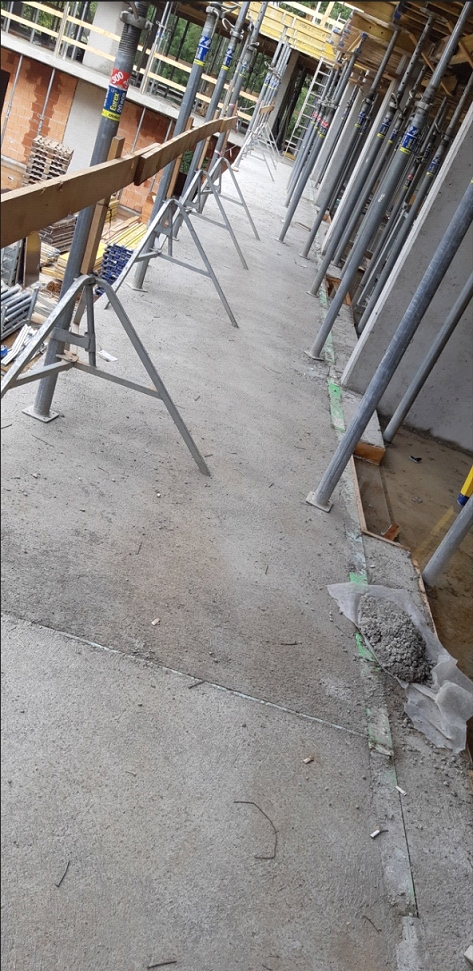

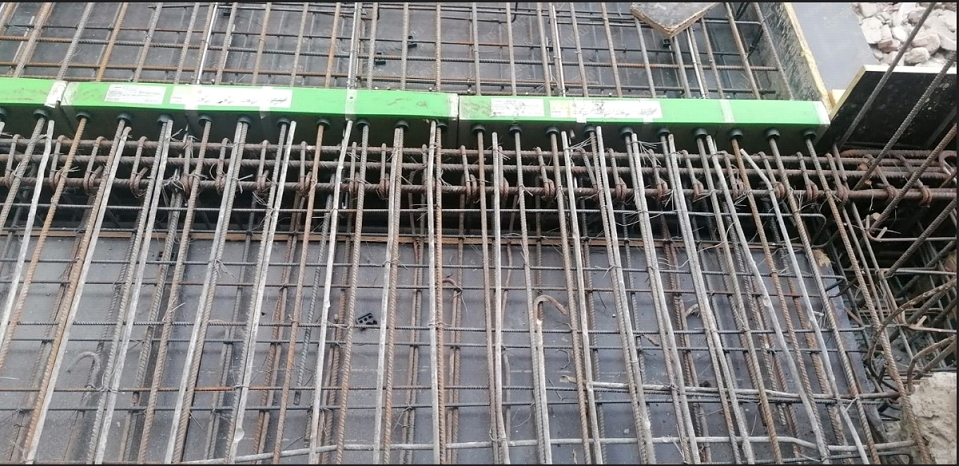

Conectorii termoizolatori Peikko EBEA® au fost folositi in diverse proiecte din Romania, de la locuinte unifamiliale la ansambluri rezidentiale nou construite sau care trec printr-un proces de reabilitare structurala.

Locuinte eficiente energetic fara punti termice cu ajutorul conectorilor termoizolatori EBEA®
Locuinte eficiente energetic fara punti termice cu ajutorul conectorilor termoizolatori EBEA®
Locuinta unifamiliala zona de imbinare terasa exterioara si planseu
Locuinte eficiente energetic fara punti termice cu ajutorul conectorilor termoizolatori EBEA®
Locuinte eficiente energetic fara punti termice cu ajutorul conectorilor termoizolatori EBEA®
Reabilitare structura - zona de imbinare planseu existent si balcon exterior
Locuinte eficiente energetic fara punti termice cu ajutorul conectorilor termoizolatori EBEA®
Locuinte eficiente energetic fara punti termice cu ajutorul conectorilor termoizolatori EBEA®

Datorita montajului facil si a proprietatilor tehnice superioare, conectorii termoizolatori EBEA® sunt o solutie practica si eficienta din punct de vedere al costurilor, pentru structurile portante cu cerinte ridicate privind eliminarea puntilor termice sau constructia cladirilor eficiente energetic.

Peikko ofera consultanta de specialitate atat in proiectare cat si la montaj si asigura o tranzitie usoara de la metodele conventionale la cele cu conexiuni.

Produse mentionate in articol
Conectori termoizolatori Peikko EBEA® pentru eliminarea puntilor termice de la balcoane

Conectori termoizolatori Peikko EBEA® pentru eliminarea puntilor termice de la balcoane

Conectorii termoizolatori EBEA® sunt elemente portante care ajuta la eliminarea puntilor termice de la balcoanele in consola sau din zona de imbinare dintre elemente de constructii exterioare si placile de beton din interior. Sistemul EBEA® poate fi configurat dupa o gama larga de modele si poate fi solutia optima pentru transferul incarcarilor transversale, orizontale si de moment incovoietor catre placa principala de beton. Avand in componenta materiale speciale, se poate obtine o reducere a zgomotului pana la 21 dB, precum si o clasificare de pana la REI120 pentru rezistenta la foc.
