Terminale de conexiune pentru o cablare mai rapida si o rezistenta mai mare la vibratii si tractiune
Finder prezinta noile interfete modulare cu relee MasterIN System cu terminale tip "Push-in". Aceasta tehnologie reprezinta cea mai recenta evolutie a terminalelor "cu arc", fara surub, oferind o conexiune mai rapida. Comparativ cu terminalele cu surub, se ofera performante de prindere mai adecvate in conditii de tractiune si vibratii…

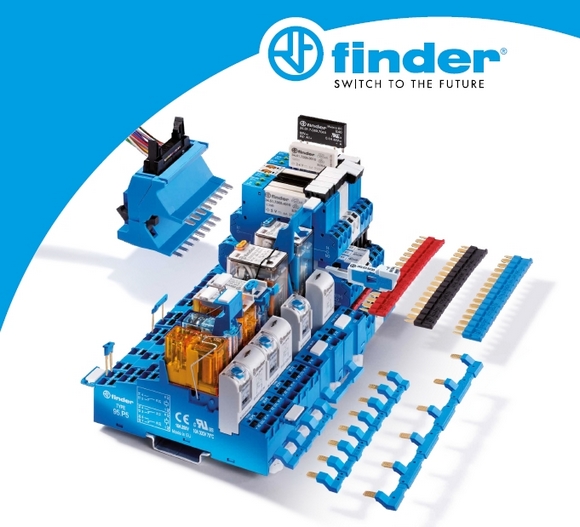

Sistemul MasterIN incorporeaza interfetele modulare cu relee Finder din seriile 39, 48, 4C si 58, care deservesc o gama variata de aplicatii, inclusiv panouri electrice si de automatizari industriale. Toate tipurile noi sunt indicate prin litera "P" - de la "Push-in" – in codul de produs.
Accesoriile aferente sistemului MasterIN sunt, de asemenea, noi. Versatilitatea, compatibilitatea si integrarea au constituit prioritati ale inginerilor Finder pentru dezvoltarea noilor baghete de conexiune de tip punte. Exemple in acest sens le constituie puntile cu 2 pini, care pot fi utilizate pentru realizarea interconexiunii intre contactele diferitelor tipuri de socluri, respectiv si puntile cu 6 sau 8 pini pentru conexiunea rapida a terminalelor A1/A2 aflate pe partea bobinei. Suportul de eticheta - pentru etichete indicatoare care se pot utiliza cu imprimante cu transfer termic - a fost, de asemenea, reproiectat, pentru un plus de vizibilitate si lizibilitate.
Toate interfetele modulare cu relee sunt compatibile cu clema de plastic (SPA) de retinere si eliberare a releului, fie cu clema de retinere metalica (SMA). O alta noutate a acestei game este reprezentata de orificiul destinat sondei de testare amplasat langa fiecare terminal Push-in, care permite tehnicianului sa introduca o sonda a multimetrului si sa efectueze masuratori precise in conditii de maxima siguranta.

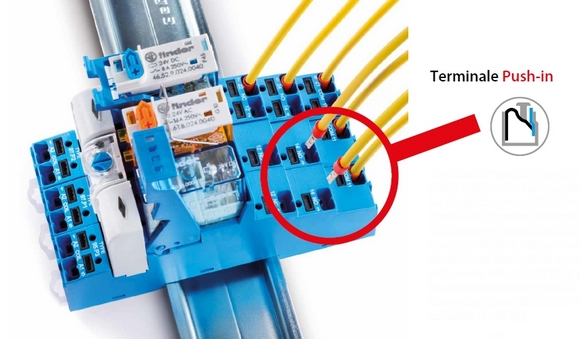

Terminale Push-in

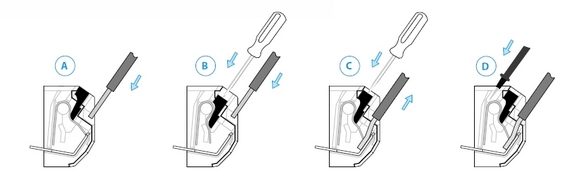

Terminalele "push-in" permit conexiunea rapida a firelor solide sau a mansoanelor prin introducerea lor simpla in terminal (A). Este posibila deschiderea terminalului pentru a extrage firul apasand prima data in jos pe buton folosind o surubelnita (C). Pentru cablu litat, este necesara mai intai deschiderea terminalului prin apasarea butonului, atat pentru extractie (C), cat si pentru insertie (B). In orice moment este posibila verificarea conexiunii prin orificiul de testare, utilizand o sonda de proba (D).
