Statie de reglare pregatita pentru racordarea a 3 pana la 12 circuite de incalzire a suprafetelor
Instructiuni de montaj:
- in cazul montajului, trebuie respectate instructiunile de montaj si etichetele informative anexate echipamentului
- pentru alegerea locului de montaj, trebuie sa se tina cont de greutatea CompactFloor Light, inclusiv de greutatea cantitatii de apa pentru umplere
- in cazul in care statia CompactFloor Light se va monta in spatii mici, in pereti intermediari sau in alte locatii similare, trebuie neaparat sa se aiba in vedere ca partea frontala a dispozitivului trebuie sa fie accesibila pentru lucrarile de reparatii
- in timpul lucrarilor de montaj, trebuie sa va asigurati ca peretele pe care se monteaza este drept, pentru a putea fixa CompactFloor Light in mod corespunzator
- in functie de suprafata suport de montaj, trebuie sa utilizati dibluri si suruburi corespunzatoare
Recomandari privind siguranta:
- lucrarile de montaj si instalare trebuie realizate exclusiv de instalatori profesionisti. Trebuie aplicate cerintele EN14336 pentru instalarea si receptia instalatiilor de incalzire cu apa calda
- componentele si termo-componentele cu defectiuni trebuie inlocuite doar cu piese de schimb originale
- inainte de punerea in functiune a instalatiei, toate punctele de imbinare trebuie verificate in ceea ce priveste etanseitatea
- dupa montaj, trebuie verificata pozitia tuturor suruburilor
- nu trebuie realizate nici un fel de modificari tehnice la statie. Utilizatorul nu are voie sa modifice echipamentul din punct de vedere tehnic, pentru ca, in cazul unor eventuale defectiuni produse in acest fel, nu se ofera nici o garantie pentru reparare
- statia de transfer poate fi instalata doar in incaperi de montaj sau de incalzire corespunzatoare
1. Cap termostatic cu senzor de contact
2. Robinet termostatic TS-E
3. Robinet cu sfera
4. Pompa
5. Ventil termostatic
6. Robinet de umplere si de golire
7. Ventile de reglare cu indicatoare de debit
2. Robinet termostatic TS-E
3. Robinet cu sfera
4. Pompa
5. Ventil termostatic
6. Robinet de umplere si de golire
7. Ventile de reglare cu indicatoare de debit

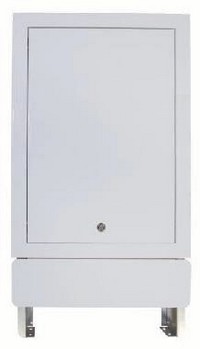

Dimensiuni cutii pentru montaj sub tencuiala CompactFloor Light:
Latime
(mm)
Inaltime
(mm)
Adancime
(mm)
Cod
comanda
3-6 circuite
750
705-755
110-165
1 8569 50
7-9 circuite
900
705-755
110-165
1 8569 51
10-12 circuite
1050
705-755
110-165
1 8569 52
Nota:
Cutia distribuitorului trebuie setata la o adancime de minim 145 mm. In cazul in care doriti sa aflati mai multe despre statia de preparat si distribuit agent termic CompactFloor Light, faceti clic pe poza prezentata mai jos sau cereti oferta de pret ori alte informatii de la persoana de contact a firmei Herz Armaturen Romania Srl, folosind butonul corespunzator. Stiri conexe
